附录（其他）知识点题库

如图所示为电子喇叭电路图，在该电路图中出现的电子元件符号除了电池、喇叭、开关外，还有（）

A . 电容、变压器、电阻 B . 变压器、三极管、电容 C . 三极管、电阻、电容 D . 电阻、二极管、三极管

用指针式多用电表测量元器件的操作中正确的是（）

A .

测量普通二极管的正向电阻 B .

测量电解电容器的正向漏电电阻 C .

测量发光二极管的正向电阻 D .

测量色环电阻的阻值

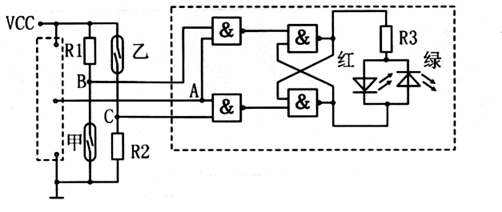

如图所示为一款门窗报警电路。门窗上安装干簧管甲和乙，窗框安装磁铁。夜晚时，门窗未关闭，干簧管断开，则红色发光二极管报警；关闭后，绿色发光二极管亮。请根据描述和电图完成下列任务：

（1）用0代表低电平， 1代表高电平，当A=1时， B端和C端的输入信号为红色发光二极管亮(在A .00: B .01 ; C .10: D .11中选择符合要求的一项，将序号填入横线)
（2）根据电路要求，白天时警示灯要维持前一晚的状态，则图a中左虚线框处电阻连接正确的是 (在ABCD中选择符合要求的一项，将序号填入横线)

A . B . C . D .
（3）测试电路时，发现无论如何红色发光二极管始终不亮，怀疑其损坏。下列使用指针式多用电表对它检测，方法正确的是(在A .保持电源接通，使用欧姆档分别测量红色发光二极管的正反向电阻值: B .保持电源断开，使用欧姆档分别测量红色发光二极管的正反向电阻值; C .保持红色发光二极管与电路断开，使用欧姆档分别测量其的正反向电阻值中选择符合要求的一项，将序号填入横线)
（4）小明搭建电路后，发现光线很弱时才会报警，现在需要实现光线较弱时就能报警，以下调节方法中恰当的是(在A .减小Rp1; B .减小Rp2: C .增大Rp1; D. Rp2增大中选择符合要求的一项，将序号填入横线)

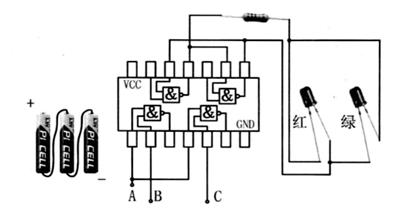

（5）根据下面的芯片引脚示意图及图a右虚线框的电路图，芯片引脚已进行部分连接(如下图所示) ，请完成其余引脚连接。

如图所示电路中，二极管V1，V2，V3的工作状态为（）

A . V1导通，V2，V3截止 B . V1，V2截止，V3导通 C . V1截止，V2，V3导通 D . V1，V2，V3都导通

如图所示是小明在电子控制技术实践课上搭建的电路，经测量V1的Ube＝0.7V，Uce＝3V。下列关于V1工作状态的判断中，正确的是（）

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

三极管在放大状态时，下列说法中不正确的是（）

A . NPN三极管是集电极反偏，PNP三极管是集电极正偏 B . 发射结正偏，集电极反偏 C . 集电极电流受到基极电流控制 D . 发射极电流等于集电极、基极电流之和

如图所示电路中，硅二极管V₁、V₂、V₃的工作状态为（）

A . V₁导通，V₂、V₃截止 B . V₁、V₂截止，V₃导通 C . V₁截止，V₂、V₃导通 D . V₁、V₂、V₃都导通

如图所示是小明设计的光控触摸台灯的电路图，a、b和c、d为两组触摸金属片，据此完成问小题。

（1）已知电路图中的10颗白色发光二极管的导通电压都约为3V，要求每颗（提示：电阻的功率P=U，电阻的电流I=U/R）流过的电流约为10mA，且三极管V₁工作在开关状态，则R₄的额定功率和标称阻值，选择合适的是（）

A . 1/2W，62Ω B . 1W，62Ω C . 1/2W，620Ω D . 1W，620Ω
（2）下列有关该电路的分析中不合理的是（）

A . 光敏电阻两个引脚焊接在一起，台灯常灭 B . 当环境光线很暗时，触摸开灯功能失效，有可能是R_p调得过小 C . 当开关SW刚闭合时，电容C开始充电，基本RS触发器置1 D . 电路调试成功后，天黑时，手指同时接触到a、b两个金属片时，可实现开灯

如图所示是一个模拟自动路灯功能的电路，只是图中缺少一个元件，读懂电路图完成问题。

（1）为了实现电路的模拟自动路灯功能（光线亮灯灭，光线暗灯亮），适合接入图中虚线框的元件是（）

A . B . C . D .
（2）元件接入电路后调试发现，任意改变环境光照强度，发光二极管均不发光。下列原因中可能的是（）

A . 1、3引脚短路 B . R_g内部断路 C . R_p下引脚断路 D . R_p上引脚断路

如图所示为一款应用于育秧棚湿度超限报警器，它能在塑料育秧棚内的湿度偏离设定湿度时，及时发出声音报警信号，提醒用户注意控制棚内的湿度。湿度检测电路由湿度传感器、电位器R_P1、R_P2组成。报警电路由三极管极管V₁和V₂ ，电阻器R₁、R₂ ，蜂鸣器BL1、BL2组成。请完成以下任务：

（1）湿敏电阻值随湿度变化的规律与相似(从A，B，C中选择合适的选项，将序号填在横线处)；
（2）连接电路时，电路中的电容C1应选择最为恰当；
（3）当育秧棚内的土壤湿度值在设定的湿度范围内(相对湿度为10%～35%)时，BL1、BL2均不发声。当棚内的土壤湿度低于设定湿度的下限值(10%)时，蜂鸣器BL1～BL2的工作状态为(在“A .BL1响、BL2不响；B .BL1不响、BL2响；C .BL1、BL2都响”中选择一项，将序号填写在横线处)；
（4）测试电路时发现湿度已到达设定上限，但是蜂鸣器仍未报警，以下调节措施中合理的是(在“A .R_P1处滑片上移；B .R_P1处滑片下移；C .R_P2处滑片上移；D .R_P2处滑片下移”中选择合适的选项，将序号填写在横线处)；
（5）在使用过程中，用户发现报警声音太轻，经常听不见，切需要两个有源蜂鸣器。希望能把家里的收录机作为声音报警器。为实现原有功能，请在虚线框中利用与非门将电路图补充完整。

如图所示电路，若V1始终处于放大状态，V2始终处于饱和状态，当将Rp3调大时，关于该电路分析正确的是（）

A . LED1灯变亮，LED2灯不变 B . LED1灯不变，LED2灯变亮 C . LED1灯变暗，LED2灯不变 D . LED1灯变暗，LED2灯变亮

【加试题】如图所示是光照强度指示电路，当光照很强时，三个发光二极管都被点亮。关于该电路的说法中不正确的是（）

A . 随着光照增强，LED1、LED2、LED3逐个被点亮 B . 三个发光二极管都被点亮时，V1处于饱和状态 C . 光照足够弱势时，V1处于截止状态，三个发光二极管都不亮 D . LED1、LED2被点亮时，V1处于放大状态

如图所示为某水箱温度自动控制电路，温度范围控制在40℃~60℃，下列对该电路分析不正确的是( )

A . Rt1和Rt2是负温度系数热敏电阻 B . V2导通时，V1也将处于导通状态 C . 调试时，发现水箱的温度只能在60℃上下波动，可能是R2虚焊造成的 D . 若要调整温度为45℃~60℃，可以调小Rp1

如图所示是小明在电子控制技术实践课上搭建的电路，请完成以下小题：

（1）电路图中R_g应选用的类型是（）

A . B . C . D .
（2）小明在电路搭建完成后调试电路，经测量V1的Ube=0.7V，Uce=0.2V。下列关于V1工作状态的判断中，正确的是( )

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

如图所示是孙宇搭建的三极管实验电路，此时该三极管处于饱和状态。下列关于该电路的分析中正确的是（）

A . 减小R1的阻值，电压表读数变大 B . 增大R4的阻值，三极管会进入放大状态 C . 增大R3的阻值，电压表读数可能变大 D . 增大R3的阻值，集电极电流一直不变

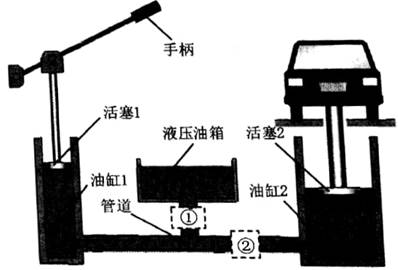

如图a所示是张雷正在用千斤顶举升汽车换轮胎，千斤顶可以利用较小的力顶起重物，其工作原理如图b所示。手柄下压时汽车被顶起，手柄上提时汽车不下降，重复下压与上提即可将汽车不断举升。请完成以下任务：

图a

图b

（1）图b管道中虚线框①、②处应分别使用下列单向导流组件(示意图)中的与 (在下列选项中选择合适的选项，将序号填入横线处)；
A.

B.

C.

D.
（2）图b所示装置不能实现汽车下降功能，为了解决该问题，下列优化方案中合理的是 (在下列选项中选择合适的一项，将序号填入横线处)；

A . B . C .
（3）张雷在使用过程中发现下压手柄时所需的力偏大，于是决定买一款下压更轻松的千斤顶。则新千斤顶相对于在用千金项，可能具备的特征有、(在下列选项中选择合适的选项，将序号填入横线处)。
A．油缸1直径更小；

B．油缸1直径更大；

C．油缸2直径更小；

D．油缸2直径更大；
（4）千斤顶手柄与套筒在操作时需要具备一定的紧固能力防止脱离，不用时需要方便将手柄从套筒中拆下。以下设计方案中最合理的是 (在下列选项中选择合适的选项，将序号填入横线处)。

A . B . C .
