继电器的作用知识点题库

以下不属于继电器的作用的是（）

A . 开关作用 B . 以低控高 C . 以小控大 D . 放大作用

以下不属于继电器的常见触点类型的是（）

A . 常开触点 B . 常闭触点 C . 转换触点 D . 三通触点

打开汽车转向灯，转向灯在闪烁的同时会听到哒哒的声音，造成这种现象的原因是（）

A . 继电器的动作 B . 灯亮灭的声音 C . 喇叭的声音 D . 位移传感器的声音

硅晶体闸流管是一种可控的单向导电开关，常用于________各类电路中（）

A . 强电控制弱电 B . 弱电控制强电 C . 对弱信号放大 D . 对强信号放大

在电子控制系统中，继电器是一种常见的执行部件，它能接收并执行控制电路发出的命令用弱电信号控制强电工作设备的正常运转，即继电器的作用是（）

A . 以低控高、以小控大 B . 以低控低、以小控小 C . 以高控低、以小控大 D . 以低控高、以大控小

【加试题】小明计划设计温控换气扇逻辑电路，采用V_CC=5V直流电源供电。当温度达到或超过35℃时，启动换气扇(规格:额定电压220V、功率24W、转速1614 转/分)工作，工作时有指示灯显示，采用CB7555集成电路，其输入与输出逻辑关系见题图甲。请完成以下任务。

（1）如果要实现温度高时，3脚输出高电平；温度低时，3脚输出低电平，请为小明在题图乙虚线框中 (左框)补充完整输入电路的连接(采用负温度系数的热敏电阻Rt与可变电阻 R)。
（2）根据题图乙判断:当温度超过 35℃时，灯亮。
（3） CB7555集成电路不能够直接驱动继电器，请根据电路的逻辑关系选择1个合适的三极管作为驱动(NPN型或 PNP型，采用共发射极接法)，在题图乙虚线框内(右框)画出继电器及相关驱动电路。
（4）有以下规格的继电器供选择：继电器A (12VDC 5A 250VAC 5A 30VDC) 、继电器B(5VDC 2A125VAC2A 30VDC)、继电器C(5VDC 2A 250VAC 2A 30VDC)，合理的选择是 (在“①继电器A、②继电器B、③继电器C、④继电器B和继电器C均可”中选择合适的选项，将序号填写在横线处)

下列元器件可以起到继电器功能的是（）

A . 晶闸管

B . 二极管

C . 传感器

D . 可编程逻辑控制器

如图所示是小明设计的暗室报警电路。当暗室门被打开，光线强度达到一定时，蜂鸣器发出报警声。IC₁的特性：U₊>U_时．U₀为高电平：U₊<U_时，U₀为低电平。IC₂的特性；2脚电位低于V_CC“的三分之一时，3脚输出高电平；6脚电位高于V_CC的三分之二时，3脚输出低电平。请根据描述和电路图完成下列任务：

（1）当光线由弱变强时，光敏电阻R_g的阻值(在“A ．增大；B ．减小；C ．不变”中选择合适的选项，将序号填入横线处)；
（2）继电器J-2触点闭合时的作用是(在“A ．使二极管V，反向截止；B ．使555集成电路3脚保持高电平输出；C ．使蜂鸣器在暗室门关闭后继续报警”中选择合适的选项，将序号填入横线处)；
（3）小明搭建了测试电路，发现蜂鸣器始终不响。下列原因中可能造成该现象的是(在“A ．555集成电路3脚被接地；B ．二极管V₂虚焊；C ．电阻R₄短路”中选择合适的选项，将序号填入横线处)；
（4）小明搭建电路后，发现光线很强时才会报警，现在需要实现光线较弱时能报警，以下调节方法中不恰当的是(在“A ．增大R_P1 ， B ．增大R_P2 ， C ．增大R_P3”中选择合适的选项，将序号填入横线处)；
（5）在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择合适的三极管(NPN型或PNP型)，在虚线框中画出你所选择的三极管，并采用共发射极接法完成电路的连接。要求保持电路原有功能。

如图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝。

（1）以下正确的是（）

A . 温度升高至74 ℃时，L₁亮灯报警 B . 温度升高至74 ℃时，L₂亮灯报警 C . 温度升高至78 ℃时，L₁亮灯报警 D . 温度升高至78 ℃时，L₂亮灯报警
（2）如果要将温度自动报警电路的报警温度设为70 ℃时报警，那么需要将金属丝的位置(填“往下调”或“往上调”)。

如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（）

A . 该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A B . 该报警器的红、绿灯不会同时亮 C . 当水位没有达到A时，电磁铁没有磁性，只有绿灯亮 D . 当该报警器报警时，电磁铁的上端是N极

用电磁继电器控制电路的主要目的是（）

A . 节约用电 B . 保护用电器 C . 避免危险 D . 操作简单

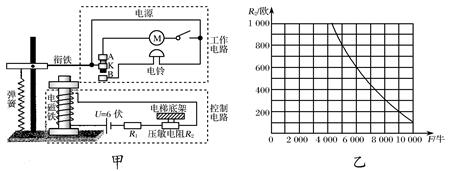

电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如下图所示。当力敏电阻R₂受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点________接触，电铃________，电梯________。已知压敏电阻R₂的阻值随压力F大小变化如下图所示。

A . 触点A 不报警运行 B . 触点B 不报警不运行 C . 触点A 报警不运行 D . 触点B 报警不运行

如图所示为王明同学利用电磁铁原理设计制作的水位自动报警装置。水位感应器A和B都是碳棒，碳棒B放置在水底，当水位到达A所在位置时，控制电路接通，电磁铁产生磁性，吸下衔铁，此时工作电路中的蜂鸣器发出报警声。此控制系统难以对较深水位进行报警，是因为（）

A . 电磁铁的磁性太弱 B . 水的导电性能不强 C . 工作电路电压太低 D . 蜂鸣器的音质不佳

如图所示JN6201集成电路鸡蛋温度孵化器执行部分电路图，关于该电路分析，下列说法正确的是（）

A . JN6201控制信号为高电平时继电器动作，开始加热 B . V₂为加热提示灯 C . 为克服加热器在停止工作后余热对温度控制的干扰，可以将上限温度调低一点 D . JN6201控制信号由低电平变为高电平时，继电器马上返回

如图所示是一个继电器控制电路，下列关于该电路分析正确的是（）

A . 当Vi为高电平时，三极管V截止，继电器J不吸合 B . 当Vi为低电平时，三极管V截止，继电器J吸合 C . 当Vi为高电平时，三极管V导通，继电器J吸合 D . 当Vi为低电平时，三极管V导通，继电器J不吸合

如图所示的是恒温箱的简易电路图。其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路，电热丝停止加热。当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定。
