电子控制系统及其应用 知识点题库

电子控制系统的元器件一般不含(   )
A . 电阻 B . 三极管 C . 集成电路 D . 电机
电子控制报警系统属于电子控制系统的理由是(   )
A . 以高科技技术为核心的控制系统 B . 控制的核心是运用了电子技术的集成电路 C . 采用自动控制 D . 运用机械技术实现控制功能
图甲是某电热水壶温控电路,当水壶中有水时,且温度低于下限60℃时。继电器吸合加热:当温度高于上限98℃时,继电器断开。如果水壶中无水,则加热丝始终无法加热。图乙是555的引脚功能说明。

  1. (1) 要实现无水时不加热,低温时加热,高温时不加热,在图丙虚线框中将电

    路补充完整。

  2. (2) 如果要将下限温度从60℃提高到70℃,则应该(在“①将R2电阻调大;②将R2电阻调小”中选择正确的选项,将序号填在横线处)。
  3. (3) 由于缺少三极管等必要元件,需要将电路做适当调整,请在图丁虚线框中选择合适的端子连线,使电路功能不变。

  4. (4) 题中所用的热敏电阻Rt , 温度与阻值的对应关系如表所示。则R2的大小应为

    温度

    50℃

    60℃

    70℃

    80℃

    98℃

    阻值

    30kΩ

    20kΩ

    14kΩ

    9kΩ

    5kΩ

如图所示是小明设计的电路,当温度低于设定值时V4发光。已知三极管工作在开关状态,Rt为热敏电阻。下列分析中不正确的是(  )

A . Rt应选用负温度系数的热敏电阻 B . S闭合时,V3导通后,V2导通 C . 闭合S后,温度下降到设定值以下时V4发光,然后温度升高到设定值以上时V4熄灭 D . S断开,当V1截止时,V3截止
如图所示是模拟光控灯电路,光敏二极管检测外界光线,当外界光照弱时,发光二极管亮。当外界光照强时,发光二极管不亮。请完成问题。

  1. (1) 当电路正常工作,LED亮时,以下三极管状态中正确的是(  )
    A . V1截止,V2截止 B . V1截止,V2导通 C . V1导通,V2截止 D . V1导通,V2导通
  2. (2) 现将电路改装成温度过高时,发光二极管亮的温控电路,元器件有可调电阻Rp和负温度系统热敏电阻Rt各一个。以下元器件与电路的连接中正确的是(  )
    A . B . C . D .
如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一个水箱水温提醒器,用该热敏电阻作为传感器,当水温达到100℃时,蜂鸣器发出提醒声。以下符合上述设计要求的电路是(电路图中Rt为热敏电阻)(  )

A . B . C . D .
李明准备为家里的阳台温室设计一款温度报警器,当温度达到或超过设定的上限温度时,有源蜂鸣器会鸣叫报警,已知可选用的温度检测元件有正温度系数热敏电阻PTC和负温度系数热敏电阻NTC,下 列选项中的电路能实现该功能的是(  )
A . B . C . D .
【加试题】如图所示为一个利用JN6201制作而成的光控闹钟系统,下列关于该电路的分析正确的是(  )

A . 该电路实现的功能为天暗时,闹钟响起 B . 闹钟响起时V1的状态为截止,V2的状态为导通 C . 若要提早闹钟响起的时间,可以减小电阻Rp的阻值 D . 当闹钟的铃声已经听腻,可以通过更换输出引脚来实现
如图所示是蓄电池定时充电控制电路原理图,当按一下开关SW后(按下时SW闭合,松开后SW断开),控制电路开始对蓄电池充电,蓄电池电压逐渐升高,到达充电时间后停止充电。关于该电路下列说法中不正确的是(  )

2脚

6脚

3脚

>1/3V

>2/3V

低电平

>1/3V

<2/3V

不变

<1/3VCC

<2/3VCC

高电平

A . 若要延长定充电时间,可以将Rp划片向下移动 B . 对蓄电池充电时,发光二极管D2截止、D3导通 C . 调试电路时发现D2一直不亮,有可能是三极管V1击穿 D . 按一下开关SW后,三极管会延迟导通
如图所示是体育馆升旗控制系统示意图图中控制电脑输出音频信号奏起国歌的同时也输出控制信号给继电器,继电器工作,电动机带动卷扬机转动,旗杆向上升。当国歌结束,控制信号消失,旗杆刚好升到顶部停住。下列关于该控制系统的说法正确的是(  )

A . 该控制系统的被控对象是卷扬机 B . 该控制系统的控制量是旗杆的升降 C . 电动机电源电压的波动是该控制系统的干扰因素 D . 该系统的设计模拟了人的功能和行为,是黑箱方法的应用
如图所示是某电子控制系统部分原理图、继电器实物图。请根据图及其描述,完成问题。

  1. (1) 下列关于该控制系统的分析,错误的是(  )
    A . 控制器是单片机,执行器是继电器 B . 被控对象是灯泡,输出量是灯泡亮灭 C . 电路图中的Vcc可选直流5V、28V或30V D . 三极管V1容易受损,可考虑增加一个二极管
  2. (2) 上述电路正常运行后,小明用多用表进行测量,接通电源,灯泡L发光。下列操作正确且测量结果可能的是(  )
    A . 多用表选择开关打至直流电压挡,测得jk之间电压约为1.6V B . 多用表选择开关打至直流电压挡,测得l处电位约为0.7V C . 断开电源,多用表选择开关打至欧姆挡,测得jk之间电阻约为100KΩ D . 断开电源,多用表选择开关打至欧姆挡,测得jm之间电阻约为10Ω
如图所示为光线检测电路,根据发光二极管的状态显示光照的强弱。三极管工作在放大状态。三极管、发光二极管的规格相同。下列对该电路的分析中不正确的(  )

A . 调整RP的阻值可使两个发光二极管的发光亮度相同 B . 当光线从弱变强时,发光二极管VD1变亮、VD2变暗 C . R3短路后,两个发光二极管随着光照变强而同时变亮 D . 光照变强时,V1基极电位变高,V2基极电位基本不变
【加试题】如图所示是利用JN6201设计的视力保护提醒电路,JN6201芯片有14个脚,其中1、2、3、4脚为输入端,6脚接地,7脚接电源正极,14脚为其中一个输出端,当3和4脚中有一个脚输入高电平信号时,14脚输出音频信号。该电路在检测到环境光线过亮或者过暗时,14脚输出音频信号,喇叭发出声音。下列关于该视力保护提醒电路的说法中,不正确的是(  )

A . R2检测光线亮度的下限,R3检测光线亮度的上限 B . 调试时发现,环境光线很亮时报警器还未报警,应该将Rp2调小 C . 调试时发现,环境光线很暗时报警器还未报警,应该将Rp1调小 D . 合上开关,不管光线过亮还是过暗,喇叭都未发出声音,可能是三极管烧坏了
小明设计了如图所示的水箱温度自动控制电路。当温度下降到30℃时,继电器工作,电热丝开始加热,温度随即上升;当温度升高到60℃时,电热丝停止加热。下列分析中合理的是(  )

A . Rt是正温度系数热敏电阻 B . R4短路,电热丝始终处于加热状态 C . 调小Rp1,温度控制的下限温度调高 D . 当温度在45℃过程中,三极管V1和V2处于导通状态
如图所示是小明设计的防盗报警电路,用干簧管检测门的开闭,只要门被打开(干簧管断开),报警灯就报警。请完成以下任务。

  1. (1) 如果PNP三极管损坏,请你用555芯片(输出功率足够)来替换,请你在虚线框内选择正确的连接点进行电路的连接;

  2. (2) 在调试中发现报警灯的亮度太暗,用多用电表测量PNP三极管ec两管脚的电压为0.3V,使报警灯亮度增大,合理的方法是(在A .减小R2的阻值;B .选用放大倍数更大的三极管;C .选择额定电压不变,功率更大的报警灯中选择合适的选项,将序号填入横线处);
  3. (3) 当门打开,发现报警灯没有亮,以下原因不可能的是(在A .R2虚焊;B .三极管断路;C .R1短路中选择合适的选项,将序号填入横线处);
  4. (4) 小明发现该电路的灯泡功率太小,无法起到更好的警示效果,决定用继电器把电路改造,请你在虚线框内选择正确的连接点和元器件进行电路的连接;

  5. (5) 上述电路有个缺点,当小偷把门关上后,马上不报警了。现在要求你帮忙改进电路,用继电器的另一个触点,实现小偷打开门后,再把门关上,报警灯还是亮,在虚线框内选择正确的连接点进行电路的连接(假设继电器线圈J与二极管已经正确连接)。
拥有安全是每个人在生活中的基本需求之一,设计师为人们设计了各种各样的门锁。下列门锁中不是运用电子控制技术的是(   )
A . 指纹门锁 B . IC卡门锁 C . 数字门锁 D . 机械弹子锁
如图所示是检测到有红外线时能亮灯报警的电路,测试时发现始终不能亮灯,以下原因有可能的是(    )

A . V3正负极接错了 B . R2可调范围太大 C . R3阻值太小 D . V2发射结连焊
[加试题]如图所示是检测到有红外线时能亮灯报警的电路,测试时发现始终不能亮灯,以下原因有可能的是(    )

A . V3正负极接错了 B . R2可调范围太大 C . R3阻值太小 D . V2发射结连焊

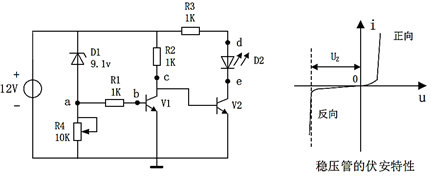

如图所示为电池欠压指示电路,当电池电压低于设定值时,D2点亮,稳压管的伏安特性曲线如图所示,其中Uz=9.1V。

  1. (1) 下列电子元器件在电路图中用到且说法正确的是(   )
    A . 图示为电位器,可利用螺丝刀转动旋钮改变阻值 B . 左端为正,右端为负 C . 连接电路时①脚接低电位,②脚接高电位 D . 图示三极管的管脚从左往右分别e、b、c
  2. (2) 在电子控制实践课上,小李搭接了试验电路,测试时发现当电池电压降到7.6V时,D2不亮,经测量,a、b、c3个节点的电位分别约为0V、0V、7.6V,d、e两点间的电压为0V,下列故障原因分析正确的是(   )
    A . R1断路 B . V1击穿 C . V2基极虚焊 D . D2正负极接反
如图所示是小明设计的泥土湿度检测电路。把两探头插入花盆的泥土中,当泥土潮湿时,两探头间的电阻值较小;泥土干燥时,两探头间的电阻值较大,泥土非常潮湿和非常干燥时,V4和V5中只有一个发光。下列分析中不恰当的是(  )

A . 泥土非常潮湿时,V4发光,V5不发光 B . 调节Rp1 , 可以改变V4、V5发光状态变化时的湿度设定值 C . 泥土非常干燥时,V1、V2的Uce都约为3 V D . 当V4、V5都发光时,V1工作在放大状态
