电子控制系统及其应用 知识点题库

如图为一款桌面三轴涂胶机器人，三轴均采用步进电机加皮带，保证了运动的高速、高一致性，具有简便的编程环境，有偏移设置、矩阵调用、重复轨迹等功能，常用的图形(圆、椭圆、矩形等)无需教导，可直接输入参数调用，可实现任意三维运动轨迹，支持CAD图导入，操作方便，主要用于汽车及零部件、微电子及半导体、光学产品、LED、电子产品、通信设备等方面的小零件自动化的涂胶工作。下列说法不正确的是（   ）

下列控制系统中，不属于遥控系统的是（   ）

如图所示的倒车雷达，当轿车倒车时，尾部在非安全距离内遇到人或障碍物，雷达就会发出警报，并在显示器上显示至障碍物的距离，方便司机判断车尾与后部障碍物间的距离。以下说法错误的是(   )



声、光控路灯属于开环电子控制系统，其原因是（   ）

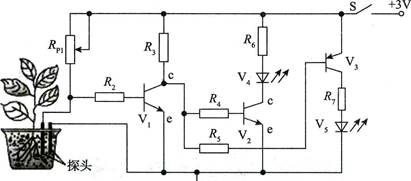

如图所示是小明设计的泥土湿度检测电路。把两探头插入花盆的泥土中，当泥土潮湿时，两探头间的电阻值较小；泥土干燥时，两探头间的电阻值较大。泥土非常潮湿和非常干燥时，V₄和V₅中只有一个发光。下列分析中不恰当的是（  ）

如图所示为机械臂运动限位系统示意图。位置传感器设置在机械臂的左右需要限位的位置，当机械臂左右运动靠近位置传感器时，位置传感器感知到机械臂接近并在达到规定的检测距离并给PLC发送信号，经伺服电机使机械臂停止运行，从而使机械臂在一定位置范围内运转。请根据示意图和描述，完成以下任务：

【加试题】如图是一个简易的门窗防撬报警器。其中G₁、G₂、G₃是安装在门框、窗框中的三个干簧管，磁铁安装在门窗上。当门窗关闭时，干簧管在磁铁的作用下闭合，三极管V截止，蜂鸣器不发声；当门窗被撬开时，干簧管断开，V导通，蜂鸣器发声报警。下列说法中正确的是（  ）

如图所示是某种磁控声光报警的电路图，请完成问题

如图所示为简易温度报警器，当温度超过设定温度时，LED灯发光报警。关于此电路，下列说法正确的是（  ）

小通学习了电子控制技术以后，想设计一款抽屉灯，环境光很暗时打开抽屉，灯亮，方便寻找东西，而环境光亮时，打开抽屉，灯不亮，节能环保。他设计用光敏电阻来检测环境光，用干簧管来检测抽屉的开合(抽屉上安装有磁铁，抽屉合上后干簧管常开触头闭合)。下列电路原理图中，能实现抽屉灯功能的是（  ）

【加试题】如图所示是JN6201集成电路鸡蛋恒温孵化器执行部分电路图，关于该电路分析，下列说法不正确的是（  ）

图a是温州市学生产品设计大赛参赛作品——一次性水杯感温杯垫，使用它就可以避免烫手以及不停用嘴测水温的尴尬。感温杯垫的电路原理图如图b所示，其中Rt是热敏电阻，L1是电路工作指示灯，L2是温度指示灯。电源开关S接通后L1亮，检测到的温度超过35℃时L2亮，低于35℃时L2灭。请完成以下任务。



如图所示是小明搭建的温控与光控电路，其中Rt是负温度系数的热敏电阻，分析该电路，请完成问题。

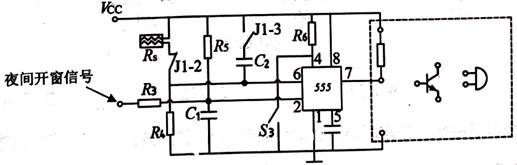

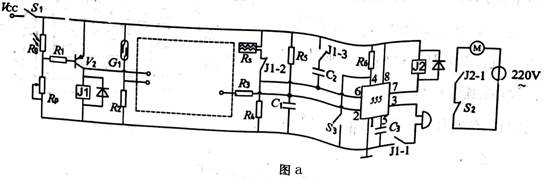

小王利用所学知识为学校机房窗户设计了如图a所示控制电路；可实现白天下雨自动关窗和夜间开窗自动报警功能。电路中部分工作原理说明如下：闭合总开关S₁ ， 555芯片2脚会接收到一个短暂的低电平，J1-3吸合时555芯片6脚会收到一个短暂的高电平；电机M工作时带动传动机构关闭窗户，关窗时会触碰到开关S₂使其断开，需手动才能闭合；窗户未关时干簧管G₁断开，关闭时G₁闭合；R_s为负特性湿敏电阻，接收雨水信号；R_g为光敏电阻，接收窗外环境光照信号；555芯片内部电路和功能表如图b所示。根据电路图和描述完成下列任务。



555芯片电路输入与输出关系表
输入			输出
2	6	4	3	7
x	x	低电平	低电平	低电平
>1/3Vcc	>2/3Vcc	高电平	低电平	低电平
>1/3Vcc	<2/3Vcc	高电平	保持	保持
<1/3Vcc	x	高电平	高电平	悬空

如图所示是小明设计的分辨三极管类型的电路。把某个三极管e、b、c引脚插入图中相应接口中，按下开关S1并立即松手后，观察亮灯情况；然后按下开关S2并松手后，观察亮灯情况（也可先S2再S1）。如果松手时只有V1灯亮，则表明此三极管是好的NPN型；如果松手时只有V2灯亮，则表明此三极管是好的PNP型。根据电路图及描述，完成蚊题。

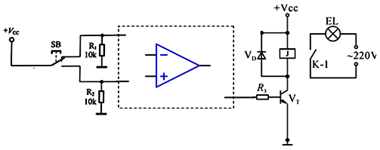

如图所示，采用由两个或非门组成的RS触发器。SB为联动式按钮，如图所示状态为与上面R连通，按下后与下面S连通，再按一下，又恢复到如图所示状态。请完成以下任务：

如图所示是小明设计的温度控制指示电路，其中CF741是运算放大器，输入输出的逻辑关系见图中表格，Rt是正温度系数热敏电阻。当温度达到或高于30℃时发光二极管发光，反之不发光。下列关于该电路的说法中不正确的是(  )

小明设计了如图所示的玄关照明控制电路。希望晚上开门时亮灯，关门后延时熄灭。其中干簧管安装在门框上，磁铁安装在门上，开门时干簧管断开，关门时闭合。电路中三极管与二极管均为硅管。下列关于该电路的分析中，不正确的是（    ）

如图所示的电路，下列分析中正确的是（   ）

  如图所示是小通设计的某种磁控声光报警的电路图,根据电路图及描述,完成下面小题。
