电子控制系统及其应用 知识点题库

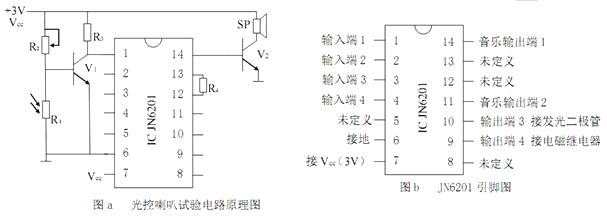

【加试题】图a所示是光控喇叭试验电路原理图,当光线充足时,喇叭发出声音。R1,R2,R3,V1组成光线信号采集与放大电路,集成电路JN6201为音乐集成电路(引脚见图b),用于实现逻辑控制和音乐的输出。请完成以下任务:

  1. (1) 当光线充足,喇叭发出声音时,此时三极管V1的工作状态为(在①饱和;②放大;③截止中选择一项,将序号填写在横线处);
  2. (2) 现在电路中接入一个发光二极管,当喇叭响起时,发光二极管点亮,喇叭不响时,发光二极管熄灭,以下接入位置最合理的是 (在①R1和R2之间;②V1的发射极;③V2的基极中选择一项,将序号填写在横线处);
  3. (3) 发光二极管的电路符号,以下正确的是
    A . B . C . D .

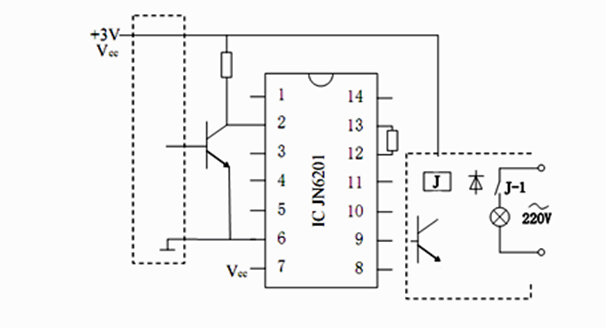

  4. (4) 小明同学要将该试验电路改装为楼道灯控制系统,当天暗时,楼道自动打开,天亮时自动关闭。楼道灯由220V交流电源供电,采用直流电磁器的触电作为楼道灯的开关,用三极管控制继电器触电的闭合与断开。已知JN6201在第2脚输入高电平时,第9脚才输出高电平。请你根据上述条件和要求在虚线框中帮助小明画全电路。

如图所示为声光控路灯电路原理图,只有当晚上光线暗且有声音时,路灯L亮,其他情况路灯均不亮。根据该电路原理图,回答小题。

  1. (1) 下列图中可以作为环境光检测输入部分的是(  )
    A . B . C . D .
  2. (2) 对该电路分析错误的是 (  )
    A . 如果电阻R阻值过大,可能会导致继电器无法吸合 B . 当白天光线强时,三极管VT1处于截止状态 C . 如果J一1换成常闭触点,晚上光线暗且有声音时灯不亮,其他情况均亮 D . 如将门电路与门换成或门,白天光线强且有声音时灯亮,其他情况均不亮
【加试题】小明设计了如图所示的过载保护实验电路。调整负载电阻RH的阻值,当流过RH的电流超过允许值时自动断开负载电源,并保持在断开状态。请根据电路图及其描述完成以下任务。

  1. (1) 要增大流过RH的电流允许值,以下调整可行的是(在A .Rp的滑动触点向上移;B .Rp的滑动触点向下移;C .减小R1的阻值;D .增大R1的阻值;E .减小R2的阻值中选择合适的选项,将序号填入横线处);
  2. (2) 小明准备搭建测试电路,请你帮他完成比较器的连接

  3. (3) 小明搭建电路后进行测试,发现电流超过允许值时,继电器不能保持在吸合状态,出现反复吸合释放,不能稳定地将负载电源断开。故障的原因可能是(在A .J-1的常开触点和常闭触点接反;B .R3阻值过小;C .J-1的常开触点和R3之间断路中选择合适的选项,将序号填入横线处)
  4. (4) 小明对电路作了部分调整,改用一个三极管和一个电阻来维持过载后负载电源的断开状态。请你帮助小明设计该部分电路,并在虚线框内画出。

如图为烟雾报警电路。当被监视的环境洁净无烟雾时,红外发光二极管VD1以预先调好的起始电流发光。该红外光被光敏三极管VT1接收后其内阻减小,使得VD1和VT1串联电路中的电流增大,最终报警电路不工作。反之,空气中的透光性恶化,此时光敏三极管VT1接收到的光通量减小,其内阻增大,串联感光电路中的电流也随之减小,发光二极管VD1的发光强度也随之减弱,报警电路工作。电路中IC9561为音乐模拟芯片可输出报警信号与三极管及喇叭组成报警电路。以下说法错误的是(  )

A . 当被监视的环境洁净无烟雾时,VT2导通,VT3截止 B . 当被监视的环境中烟雾急骤增加时,VT2导通,VT3截止 C . 电容器C1起到延时作用,防止短暂烟雾的干扰 D . 电路中所用三极管为NPN型三极管
小通同学设计了如图所示的温度指示电路其中C1、C2为运算放大器,其特性如表所示,当检测到的温度过高时,仅V1绿灯亮:温度过低时,仅红灯V2亮,调试过程中,发现湿度过高时,发光二极管V1不亮,反而V2亮,温度过低时反之,造成该现象的原因可能是(  )

A . R4阻值偏小 B . R6阻值偏大 C . C1与C2位置接反了 D . V1和V2位置接反了
如图所示是一个用CB7555集成块制作的光控报警电路。当外界光照较亮时,Rg阻值很小,蜂鸣器不发出声音;当外界光照较暗时,Rg阻值很大,蜂鸣器发出声音。进行电路搭接及调试时,无论光照强度较亮还是较暗时,蜂鸣器都不发出声音,产生该问题的原因可能是(  )

A . 集成块的3脚与4脚焊点相连 B . 三极管V2被击穿 C . 光敏电阻Rg连焊 D . 光敏电阻Rg和Rp的位置弄反
如图所示是热带鱼鱼缸温度电子控制电路图,当鱼缸内的热敏电阻检测出水温高于最高设定水温时,鱼缸内的加热丝就停止加热;当鱼缸内的热敏电阻(负温度系数)检测出水温低于最低设定水温时,鱼缸内的加热丝就加热,使水温稳定在一定范围内(注:水温低时,集成芯片555输入端2、6脚电位很低,输出端3脚为高电平,继电器J吸合,电热丝通电加热)。将热敏传感器R1放入设定水温的水中,不管怎么调电位器R1和R2电热丝都不通电加热,下列原因不可能的是(  )

A . 二极管V接反了 B . 热敏电阻R1断路 C . 继电器J线圈内部断路 D . 输出端3脚与继电器线圈虚焊
如图所示是小明设计的家庭煤气报警电路,当气敏电阻Ra检测到煤气浓度较大时,蜂鸣器报警。请完成问题。

  1. (1) 当煤气浓度较大报警时,电路中V1、V2的状态是(  )
    A . V1导通、V2导通 B . V1导通、V2截止 C . V1截止、V2导通 D . V1截止、V2截止
  2. (2) 小明搭接电路进行调试时,无论气体浓度较高还是较低,蜂鸣器一直报警,产生该问题的原因可能是(  )
    A . 蜂鸣器二脚短接 B . 三极管V1集电极与发射极被击穿 C . 可调电阻Rg短接 D . 气敏电阻Ra二脚短接
如图所示是一个用CB7555集成块制作的光控报警电路。当外界光照较亮时,Rg阻值很小,蜂鸣器不发出声音;当外界光照较暗时,Rg阻值很大,蜂鸣器发出声音。进行电路搭接及调试时,无论光照强度较亮还是较暗时,蜂鸣器都不发出声音,产生该问题的原因可能是(  )

图片_x0020_9

A . 集成块的3脚与4脚焊点相连 B . 三极管V2被击穿 C . 定值电阻RP虚焊 D . 光敏电阻RP和Rg的位置弄反
小明设计了一个能实现“点动”功能的光控报警电路。当用手电筒照射一下光敏电阻RG,蜂鸣器HA持续发出报警声,再照射一下,蜂鸣器停止报警。请根据电路图及其描述完成以下任务。

  1. (1) 当蜂鸣器报警时,三极管V1处于状态(在“A .导通;B .截止;C .不能确定”中选择合适的选项,并将序号填写在横线处)
  2. (2) 小明对设计好的电路进行调试。发现用手电筒照射光敏电阻RG,蜂鸣器能够报警,但只要手电筒一移开,蜂鸣器马上就停止报警。造成该故障现象的原因不可能是(在“A .继电器故障;B .常开触点J虚焊;C .V2击穿;D 、C1短路”中选择合适的选项,将序号填写在横线处)
  3. (3) 电路中直流电磁继电器的选择,需要考虑的因素有(在“A .电路的电源电压和能提供的最大电流;B .输出电路中的电压和电流;C .被控电路需要几组、什么形式的触点;D .装置容积的大小”中选择所有合适的选项,并将序号填写在横线处)
  4. (4) 测试过程中,由于不小心损坏了继电器,小明准备用一只三极管和一只电阻来替换继电器并实现电路原有功能。请你帮助小明重新设计电路,完成虚线框中的电路连线。

如图所示是小通设计的水箱水位控制装置的部分电路。数字集成电路采用NE555集成芯片,它的输入输出关系见图中表格。要求水位低于低水位L位置时,水泵才开始抽水,水位达到高水位H位置时,水泵停止抽水。请完成以下任务:

输入管脚情况

输出管脚

2脚输入

6脚输入

3脚输出

低电平

低电平

高电平

高电平

高电平

低电平

高电平

低电平

保持

低电平

高电平

禁止

  1. (1) 电容C为普通瓷片电容,根据图中所示电容值,应该选择标有数值为的电容(在①102;②103;③104中选择一项,将序号填写在横线处)。
  2. (2) 当水箱中的水位低于L位置时,NE555集成芯片的3脚输出 (在①低电平;②高电平;③不确定中选择一项,将序号填写在横线处)。
  3. (3) 下图为小通测试NE555输入与输出逻辑关系的电路图,当水位低于L位置时,要求Ⅴ1亮、V2灭;当水位高于H位置时,要求Ⅴ1灭、Ⅴ2亮。

    A.请根据电路的逻辑关系在a、b、c三点中选择合适的点连接Ⅴ2和R4

    B.如测试时,在水位由高于H位置逐渐降低至L位置(没有到L位置)的过程中,V1和V2的亮灭情况是(在①V1亮、V2灭;②V1亮、V2亮;③V1灭、V2亮中选择一项,将序号填写在横线处)。

  4. (4) 下图是小通完成电路逻辑关系测试后,用直流电磁继电器来控制水泵抽水的电路图。请将电路中a、b两点间缺少的一个元器件和c、d两点间缺少的转换触点补画完整。

小明为某面粉厂仓库设计的温度和湿度检测报警电路,如图所示。其中Rt是负温度系数热敏电阻,Rs是湿敏电阻,回答问题。

  1. (1) 下列关于该温度和湿度检测报警电路的分析中正确的是(  )
    A . 若仓库温度低且湿度大时,指示灯V1亮 B . RP1调大和RP2调小,则仓库温度更高且湿度更大时,指示灯V2才亮 C . 若Rt虚焊,则指示灯V1一直亮,V2一直不亮 D . 若V1发光,则V2一定不发光
  2. (2) 小明为仓库增加一个温度低且湿度大时,报警指示电路,题图中虚线框应选用的逻辑电路是(  )
    A . B . C . D .
如图所示是小明设计的鸡蛋孵化箱的温度控制电路(图1),该电路经过搭接、调试后能够实现如下功能:温度低于下限温度时,电热丝开始加热,温度达到上限温度时,电热丝停止加热。Rt1和Rt2是负温度系数热敏电阻;数字集成电路采用NE555集成芯片,它的输入输出关系见图2中表格。请分析该电路,完成以下任务:

  1. (1) 如果要调高上限温度,应该 (在①将Rp1调大;②将Rp1调小;③将Rp2调大;④将Rp2调小中选择一项,将序号填写在横线处) ;
  2. (2) 如果鸡蛋孵化箱的温度在上限和下限温度之间,NE555集成芯片的3脚输出 (在①低电平;②高电平;③无法确定中选择一项,将序号填写在横线处) ;

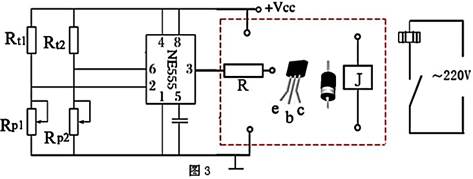

  3. (3) 小明打算对图1的电路进行改进,用NPN型三极管(采用共发射级接法)驱动继电器,继电器的触点作为电热丝的接通开关。请把图3虚线框中的电路补充完整;

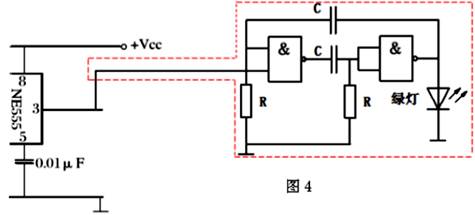

  4. (4) 小明打算再次对图1的电路进行改进,增加加热指示功能。在电路中增加了如下图4虚线框中的电路,关于该电路的说法中,正确的是 (在以 下选项中选择一项,将序号填写在横线处)

    ①加热时,绿灯闪烁;停止加热时,绿灯熄灭

    ②加热时,绿灯闪烁;停止加热时,绿灯亮,但不闪烁

    ③加热时,绿灯亮,但不闪烁;停止加热时,绿灯闪烁

    ④加热时,绿灯亮,但不闪烁;停止加热时,绿灯熄灭

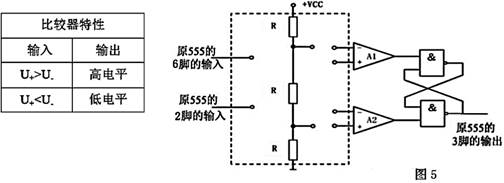

  5. (5) 小明在搭接图1电路时,发现手上没有555集成芯片。于是,他设计了如下图5的电路来实现555集成芯片图2表格中的功能。其中,A1、A2为电压比较器,输入、输出关系如下表。请把虚线框中的电路补充完整。

下图是小王设计的蔬菜大棚自动报警电路示意图,Rt是负温度系数热敏电阻。当温度低于设定值并且S闭合时,蜂鸣器发声报警。图中虚线框处应选用的逻辑门是(  )

A . B . C . D .
如图所示为小宇设计的房间自动排气装置电路。当窗户打开时,排气装置不工作,当窗户关闭时,排气装置能自动开启。此电路选用干簧管作为传感器,窗户关闭时干簧管闭合。下列关于电路的分析中错误的是(  )

A . 在印制板上焊接电阻R1时,烙铁头同时加热电阻引脚和印制板上的焊盘 B . 当排气装置工作时,三极管处于截止状态,此时用万用表分别测量三极管的Ube和Uce,测得Ube为0V,Uce为6V C . 电路中的电容可以选择25V、10uF规格的电解电容 D . 当窗户刚打开时,为了延时关闭排气装置的时间能明显加长,R1和R2电阻中应该选择更换R2,将电阻R2由2kΩ更换为200kΩ

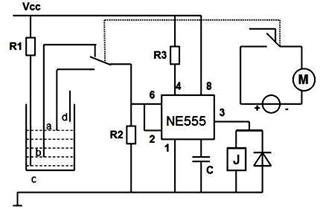

如图所示是水箱水位控制系统的模型电路图。a、b、c、d四个水位探头(用粗铜电线制作)放置在水箱的不同位置。当水位下降至b点以下时,水泵向水箱注水,当水位升至a点时,水泵即停止注水,超过d发出报警。请完成以下各题:

  1. (1) 已知电容C是一个小型瓷介质电容, 其电容上的有效数字为 923, 则该电容的容量为(在A .0.092μF;B .92000μF;C .92μF;D .923pF中选择一项);
  2. (2) 请根据题目描述和已知电路,分析 NE555 芯片的逻辑关系,下列逻辑门中能实现该逻辑关系的是(在A .或门;B .与门;C .非门中选择一项);
  3. (3) 探测水位输入端 b 和 a 接入继电器的一对转换触点开关的作用是(在A .实现水位的区间控制;B .使得最高水位可以到达 d 点;C .提高水位感应的灵敏度中选择一项);
  4. (4) 在电路测试时发现,水位低于 b 时,水泵未运转,没有实现向水箱注水功能,下列原因中可能的是(在A .R1虚焊;B .R2阻值太小;C .继电器线圈短路;D .二极管虚焊中选择合适项填写在横线处);

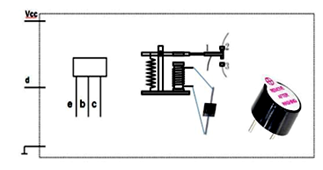

  5. (5) 请根据电路的逻辑关系选择1个NPN 型三极管驱动直流继电器(继电器接在集电极),再控制蜂鸣器的通断,在虚线框中画出水位超过d时的报警电路:

如图所示为电子门铃电路图,要制作该电路,下列元件选择不合理的是(    )

A . B . C . D .

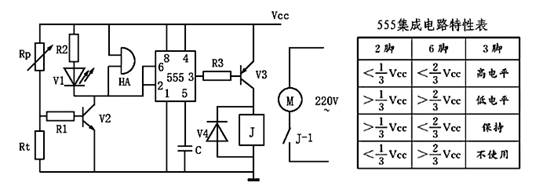

如图所示为电机过载报警与处置电路、555集成电路特性表,热敏电阻Rt用来监测电动机内部温度。当负载过大时,电机内部温度会升高。当温度升高到设定点1时V1发光,到设定点2时HA报警,当温度升高到设定点3时,电路会切断电机电源。下列分析中正确的是(   )

A . Rt应采用负温度系数的热敏电阻 B . 当温度升高到设定点3时,V2工作在饱和状态 C . 当温度下降到设定点2时,电机重新启动工作 D . 将R1更换为阻值更小的电阻,3个温度设定点的设定值均变小
在建筑行业中,水平测量仪是电工或其他装修工安装布线的工具之一,主要用于电工安装布线时,测量其是否水平。如图a所示是小明设计的简易水平测量仪电子电路图,其中S1和S2为玻璃水银导电开关(如图b),V1与V2、R1与R2为相同参数的发光二极管和电阻。根据电路图及描述,完成下面小题。

图 a

图b

  1. (1) 小明根据图a 电路使用面包板搭接测试电路,面包板两侧已接通电源, 下列搭接方式合理的是(      )
    A . B . C . D .
  2. (2) 闭合S3,下列关于该水平测量仪电路的分析中,不恰当的是(     )
    A . S1与S2水平时,V1与V2都发光 B . S1与S2不水平时,V1与V2都不发光 C . S1高于S2时,V1发光V2不发光 D . 该电路无法测试竖直方向
如图所示电路,当土壤湿度高于设定值时,VD发光。下列分析中不正确的是(    )

A . 调大R1,VD的亮度可能变暗 B . R2取值过大,会导致VD一直不发光 C . 增大Rp2,湿度设定值变小 D . VD发光时,VT1始终处于饱和状态
