控制的手段和方法 知识点题库

如图所示是一款太阳能饭盒，每个饭盒都有独立的温度控制系统，当饭煮熟后，自动进入保温状态。该饭盒温度控制系统的控制手段和控制方式属于（   ）

如图所示是水塔水位控制系统。水塔远程控制器2通过不锈钢浮球实时检测水塔内水位，当水位到达上限，水塔远程控制器2给水泵远程控制器1发送信息指令“关泵”，水泵停止抽水；当水位到达下限，水塔远程控制器2给水泵远程控制器1发送信息指令“开泵”，水泵开始抽水。

若水泵没有动作，控制器2给主人发送报警信息。请根据示意图和描述，完成以下任务：



汽车的防盗系统是在未经允许的情况下启动汽车，触发器马上就会感应到信号，立即启动警报装置，警报装置便会发出刺耳的报警声的系统。关于该防盗系统，下列说法中不正确的是（  ）

如图所示是喷漆室的空调送风控制系统原理图，当压力传感器检测到风机出风口处的压力低于设定值时，PLC运算控制器控制风机电机提高转速，使风机出口处的压力升高到设定值。下列关于该控制系统的分析正确的是（  ）

自动洗衣机是将洗衣的洗涤、漂净、脱水三大步骤，按照多个开关信号的逻辑关系一步步地往下执行。使用者只要事先设好时间，把脏衣服放进去，洗衣粉备足，水管接好，启动洗衣机的洗衣按钮，最后等听见洗衣结束的铃声，取出已经甩干的衣服就完成了。这是一个（  ）。

如图所示为变频恒压供水系统的示意图。变频恒压供水系统的调速系统可以实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求。当压力传感器检测到用户端管压发生变化时，将压力信号传输到PLC，PLC综合水池水位信号与水压设定值进行比较后将控制信号发送给变频器，通过变频器调节水泵电机从而保持水压稳定。请根据示意图及其描述完成以下小题。

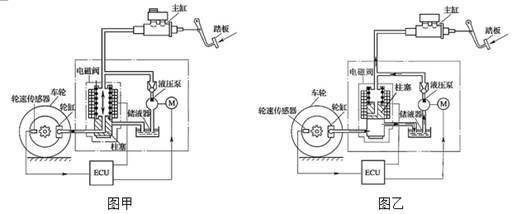

如图所示为制动压力调节系统，主要由ECU、电磁阀、液压泵、储液器、轮缸等组成。当常规制动时，主缸内油压由踏板控制直接传递给轮缸，实现制动压力调节（如图甲）。当紧急制动车轮即将抱死时，ECU控制电磁阀使柱塞移至上端，柱塞中的油路断开（如图乙），轮缸的油液流入储液器，从而使轮缸制动压力瞬间降低，同时ECU指令液压泵将储液器油液送至主缸，恢复常规制动。请根据示意图及其描述完成下面小题。

粮库的温度与湿度需要控制在一定的范围内，其湿度的控制原理是：湿度传感器检测粮库内的实际湿度，当湿度大于设定湿度，控制电路根据偏差值驱动除湿机进行除湿：当湿度小于设定的湿度时，则驱动加湿器进行加湿。该湿度控制系统属于（    ）

小王想设计一款放在书桌上使用的智能风扇，设计要求是：当人远离风扇时，风扇能够自动断电关闭，反之则能启动；当人在风扇周围时，风扇能够跟随人移动吹风。下列是小王的构思，其中不正确的是（    ）

下列控制系统中属于自动控制系统的是(     )。

某厂家为某一学校设计一个自动门控制系统。当检测到有人靠近门时，则门自动打开；检测到无人时，则门关闭。设计时将门确定为被控对象，下列构思不可行的是（    ）

如图所示是汽车制动控制系统局部原理图。踩刹车时，通过油压传递力，推动活塞，使摩擦块与制动盘摩擦力增大，控制制动盘的速度，实现制动控制。以下关于该控制系统的分析不正确的是（   ）

如图所示是一款四旋翼无人机，可实现悬停、垂直运动、滚动运动、俯仰运动以及偏航运动五种状态。其中垂直运动是五种运动状态中较为简单的一种，当检测装直接收到遥控信号后，控制模块发出指令，四台电机同时增加或减小转速，从而实现无人机的垂直升降。关于无人机的垂直运动控制，下列说法错误的是（    ）
​​

如图所示为波音737Max客机独有的机动特性增强系统（MCAS）。其工作原理是，客机头部的左右两侧装有迎角传感器，当系统检测到迎角过大超过阈值飞机即将进入到失速状态时，系统会自动调整飞机尾部的水平稳定舵，抬起机尾并强制使机头下压，避免飞机失速。当迎角充分降低后，系统又会重新调整水平稳定舵，保证飞机正常飞行。下列关于该机动特性增强系统的分析中不正确的是（   ）

如图所示是某品牌的无人机，是许多航拍爱好者的必备武器之一。它可以实现精准悬停、自动避障、自动返航等功能。低电量自动返航子系统会在检测到电池剩余电量低于设定电量时进行自动返航，防止无人机没电坠落造成事故。根据以上描述，完成下面小题。

过去的红绿灯是值班警察人工控制开关来控制，现在的红绿灯是人为根据路口车流量编好各方向各种灯色启闭时间表，输入到控制电脑中，实现红绿灯根据设定时间调整灯时长的效果。该控制属于（    ）

如图所示是某厕所水箱的自动控制装置：拨动放水阀手柄打开放水阀放水，水箱水位下降，浮子下落进水阀打开进水，当水位上升时浮子被抬高使进水阀堵住进水口停止进水，从而保持水箱水位。关于该水箱水位控制过程中，下 列说法正确的是（   ）

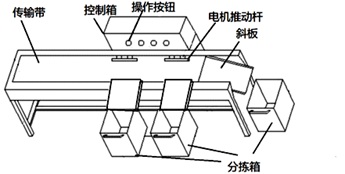

如图所示为图书馆图书分拣设备，其结构包括分拣设备、传输带、控制箱和推动电机等，传输带的下方设有RFID读写器，控制箱将得到的信息与库中所保存的图书信息进行比较，发出指令信号驱动相应电机和推杆运作，将图书推送至不同的斜板，从而滑进相应的分拣箱里，从而达到对图书进行分拣的目的。请根据示意图和描述，完成以下任务。

当今生活中控制系统无处不在，灯光的关闭、开启只需要一个按钮控制，该控制属于(    )

根据疫情防控的需要，小明设计了如图所示的免按出液装置。当手靠近出液口时，控制电路发出指令驱动小型减速电机（图示装置背面）转动，通过传动机构带动按压块下压并复位，从而完成一次出液。请根据图和描述，完成以下任务：
