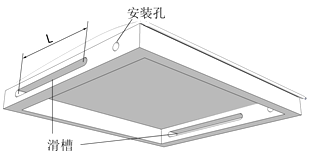

椅面的支撑框架如图所示，其中腰型滑槽两端为半圆孔，孔心距为 L，滑槽和椅子后支撑脚的安装孔使用内六角螺栓连接，椅子脚的局部视图及尺寸如图所示，要实现椅面高度六档可调，腰型滑槽的长度 L最小应不小于 ( )

椅面结构

椅子支撑脚局部视图

A . 200mm B . 150mm C . 300mm D . 350mm

小通设计了如图所示的充电器专用插座，其外壳呈碗状，上面有顶盖。可对顶盖上的多个小电器充电，而将充电器隐藏在顶盖下。请回答问题。

（1）在设计过程中，下列不属于该插座设计限制因素的是( )

A . 插座的设计标准 B . 充电器的体积大小 C . 小电器外壳的色彩 D . 插座的制造工艺
（2）以下对该插座设计的分析，不恰当的是( )

A . 外壳应尽量厚以利于散热 B . 采用的材料应具有阻燃性 C . 顶盖上的电线出口大小应合适 D . 顶盖大小要适合多个小电器同时摆放

通用技术课上，老师请同学们设计一个“雨伞柜”用于放雨伞。陈晓丽同学设计了如图所示的方案，王凯同学对该方案进行了评价。下列评价和说法中不合理的是（）

A . 设计了雨水收集抽屉，方便雨水的收集 B . 这个设计考虑到长柄伞和折叠伞的不同规格 C . 利用这幅设计图就能够制造出相应的雨伞柜 D . 为了便于存取，采用无门结构

如图所示的洗衣机支撑脚是由橡胶垫、螺纹垫片和标准螺栓组成,和洗衣机之间采用螺纹连接,关于该支撑脚的设计,以下分析不合理的是( )

A . 使用标准螺栓,便于通用通换 B . 橡胶垫具有增大摩擦和减震的作用 C . 螺纹连接便于支撑脚高度的微调 D . 螺纹垫片主要是用于连接的防松

如图所示是银行和办证大厅里使用的“一米线排队机”，该产品顶端四分之三的缺口圆环可以绕立柱转动，人办事时处在四分之一空缺处。保证了等候的人在一米线以外，方便了管理。回答(1)～(2)题。

（1）顶端结构设计成缺口圆环，主要目的是为了（）

A . 圆环能转起来 B . 提高稳定性 C . 人员有序进出 D . 节约材料
（2）圆环和立柱之间的连接应保证（）

A . 能上下移动 B . 能左右移动 C . 能前后移动 D . 能转动

下列关于自行车的设计，不属于结构改变导致功能改变的是（）

A . 改变颜色更加美观 B . 采用折叠设计便于携带 C . 增加车筐方便置物 D . 采用避震结构减小颠簸

如图所示是一款简易移动投影屏。可通过立杆的手动调节装置方便地调节高低，如图状态下你认为以下调节装置中设计最合理的是（）

A .

B .

C .

D .

孙丽对如图所示的户外垃圾桶结构进行改进。以下措施中不合理的是（）

A .

雨蓬可活动,方便投放垃圾 B .

改变底座的形状，更易放稳 C .

外桶可绕轴转动，方便清洗 D .

降低外桶固定点，提高稳定性

如图所示为一款车载制冷杯，可以让你在炎炎夏日的旅途中喝上冰爽的饮料。下列选项对其进行评价，其中不属于功能评价的是（）

A . 可以快速制冷，5分钟能将杯内的水或饮料降至10度以内 B . 侧面有液晶显示，即时显示杯内水或饮料的温度 C . 侧面有按钮，可选择要设置的温度，达到相应温度后，自动进入恒温模式 D . 保温杯造型新颖，高档，颜色多样供选择，以与车辆内饰相搭配

如图所示是三明治(夹心面包)制作机设计稿，下列说法属于功能评价的是（）

A . 采用直流电机驱动，运转稳定，噪音小，能耗低 B . 加热组件在后，驱动组件和控制组件在前 C . 侧面板处设置控制面板，可预约启动加热 D . 该机的核心部件是可加热的夹紧滚轴

尼龙搭扣是模仿自然界中（）的结构而发明的

A . 植物的种子 B . 叶边上有齿的小草 C . 苍耳子 D . 植物

如图所示是一款固定在墙上的家用单杠。为了节省空间，要求不用时单杠可以收起，请改进底座与支撑臂的连接方式，重新设计底座。已知条件和设计要求如下：

A．支撑臂可以绕底座转动，底座用四个直径为10mm的膨胀螺栓固定；

B．支撑臂的截面尺寸为40mm×50mm，筋板直角边的尺寸分别为60mm和80mm，厚度为10mm。

请根据上述设计要求，完成以下任务：

（1） ①画出底座的设计草图（只需画出一个底座），必要时可用文字说明；
②在设计草图上标注底座的主要尺寸；
（2）说明你的设计方案中如何实现支撑臂转动；
（3）筋板的作用主要是为了提高支撑臂的（在①抗剪切性能；②抗拉伸性能；③抗弯曲性能中选择一项，将序号填写在横线处）。

小明网课期间一直都用平板电脑在上课，一次不小心把平板夹掉地上，中间连接处断了，原来连接处是塑料部件，一摔就折断了，其他部分都是厚实较重的金属结构，一点问题都没有，他打算利用方形铝块自己设计并制作一个连接件，用于修复平板夹。请你帮助小明设计该装置的连接部分，设计要求如下：

A．仅设计中间连接处，原来的部分不做改动，上下两处的圆孔大小都是5毫米，其他相关尺寸见图；

B．新设计的部件要光滑，连接后能使支架实现左右方向30度的角度调整；

C．不用的时候能够向底座折叠，放入盒子；

D．设计要美观。

请完成以下任务：

（1）小明查看了说明书，夹抓调节范围为50-100mm，该尺寸设计主要考虑了的因素(在“A ．物；B ．人；C ．环境；D ．人的动态尺寸”中选择合适的选项，将序号填入下划线处)；
（2）小明观察到支架杆中间是长槽孔，你认为开孔的主要目的是 (在“A ．美观；B ．稳定性；C ．强度要求”中选择合适的选项，将序号填入下划线处)；
（3） ①画出连接处设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸；
（4）小明制作完成后，进行如下技术试验，有关说法最合理的是 (选择合适的选项填入下划线处)。

A . 调节好角度，小明在支架上挂了5瓶500ml矿泉水，属于强化试验法，需要做； B . 组装好各部件后，小明放上平板电脑，然后调节左右和上下角度，模拟试验法，需要做； C . 组装好各部件后，小明不断调节左右和上下角度，直到它损坏，强化试验法，需要做。

如图是某公司设计的电茶壶，其中：提手为导热性能较差的塑料提手壶盖上有鸣音器，当开时会有声音提示；壶底部设计有凹槽；同时插座上装有防干烧保护电路。以下对该电茶壶的分析中，不合理的是（）

A . 塑料提手的设计考虑到使用者的安全与舒适 B . 鸣音器的设计主要为了实现信息的交互 C . 防干烧保护设计，主要能够预防因干烧产生的后果 D . 壶底金属板有凹槽，主要能够实现受热均匀

小明准备设计一盏台灯，从技术设计的角度和艺术设计的角度分析，应侧重于灯的（）部件。

A . 灯泡开关 B . 灯支架底座 C . 灯泡灯罩 D . 开关底座

如图所示为某设计师设计的一款可换跟女鞋，使用者可根据需要轻松更换鞋跟。下列有关该可换跟女鞋的设计分析，不正确的是（）

图片_x0020_100005

A . 鞋跟可换可延长鞋底的使用寿命 B . 高度不同的鞋跟可适应不同的工作场景 C . 鞋跟更换容易，操作简单 D . 粗细不同的鞋跟可适应不同地面环境

灯罩不仅起安全保护作用，而且影响台灯光线的强弱及照射形式。

小明在做交通安全志愿者时了解到汽车驾驶中安全带是驾驶员保护最后的屏障，他希望通过对安全带结构及功能的研究来科普这方面的知识。

（1）小明发现安全带一般有以下三种类型，但目前主要采用丙这种。采用这种形式一般不会因为（A .发生事故时保护更安全；B .系安全带更便捷；C .系安全带后对汽车操控影响小）；
（2）发生事故时，安全带突然受力被锁死，这样功能主要是因里面有一个叫棘爪结构（如图b）：安全带与棘轮轴连接，当手柄突然受到力F，棘爪阻止棘轮转动，即安全带被锁死。以下对该结构说法中，错误的是、（A .该结构只能实现棘轮单方向转动；B .手柄受力F时，手柄受弯曲变形；C .棘轮与轴是铰连接；D .通过F的作用，能实现棘轮平稳转动）；
（3）当驾驶员开车时如果安全带的锁扣没有插入扣座，则报警器会连续报警。网上有出售 “安全带消音器”（图c），将它直接插入扣座就不会报警。该设计不符合设计的（A .实用原则；B .道德原则；C .安全原则）；
（4）现代大多数汽车配有安全带自动收紧装置，当传感器检测到汽车的强烈的震动时，收紧电机快速转动以收紧安全带，避免强烈的撞击对人产生的伤害（如图d）。以下说法正确的是（A .该控制采用闭环控制；B .采用红外线传感器；C .被控对象是安全带）；针对这方面的试验一般采用来实现（ A .强化试验；B .模拟试验；C .虚拟试验）。

学校科技周要求各班级制作一艘垃圾打捞船进行比赛。比赛用船的载物甲板规格为40cm×40cm，参赛者全程采用遥控打捞，以收集的目标数量（脱离水面为准）评比成绩。目标为2cm×3cm×6cm的木条和直径4cm的乒乓球，比赛环境在如图1所示的水池中，水深15cm。请回答下列问题：

（1）从比赛要求可知，参加这次比赛的打捞船控制手段为（从A .人工控制;B .自动控制中选择一项填入横线）；
（2）从系统角度来进行小组分工，下列划分最为合理的是（从A .遥控模块、螺旋桨、船体结构；B .打捞机构、船体结构、遥控与动力系统中选择一项填入横线中）；
（3）小明班级提出图2的打捞船工作原理和结构草图方案，将仓库设计成漏斗形，主要考虑到系统具有（从A .动态性；B .科学性；C .相关性选择一项填入横线中），以保证整船能平稳运行，防止螺旋桨可能露出水面或簸箕滤网底部高于木块和乒乓球；
（4）图2结构草图中弧形柔性塑料板的作用不包括（从A .实现簸箕回落时缓冲；B .便于方向控制且减小行进阻力；C .增强船体稳固性中选择一项填入横线中）；
（5）如图3所示，当同时向上拨动L与R摆钮，船按图示方向前进，同时下拨两摆钮则后退。若船需右转，正确的操作是（从A . R摆钮上拨；B . L摆钮上拨，R摆钮下拨；C . L摆钮下拨，R摆钮上拨，选择一项填入横线中）；
（6）现场比赛时，有其它班级采用图4所示方案制作的打捞船，船入水时履带式打捞机构按图示方向立即运转打捞，收集垃圾数最多。比赛结束后小明对自己班级的打捞船进行评价，对比履带式，簸箕式设计的人机功能划分欠合理，主要是对人机关系的目标理解不到位（填写文字）。

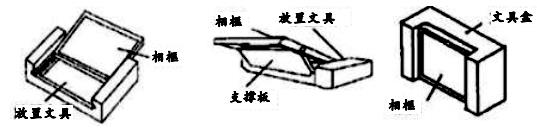

如图所示是一款多功能文具盒的草图。请回答下面两题。

（1）以下对该方案的分析不正确的是（）

A . 文具盒的盖子就是相框 B . 支撑板与文具盒间可能是铰连接 C . 两边凸起有利于文具盒竖放 D . 支撑板与相框间是刚连接
（2）要实现该方案中的功能，若文具盒与相框连接处的结构如图所示，则相框对应连接处的结构应选择（）

A . B . C . D .
