技术中的设计知识点题库

随着科学技术的发展，越来越多的“助手型”机器人被人们所熟知：如：机器人会挨家挨户去收集垃圾，机器人能在厨房中端菜。这种用机器人模仿人的功能和行为的方法属于（）。

A . 黑箱方法 B . 移植方法 C . 虚拟方法 D . 功能模拟方法

下列有关技术与设计关系的叙述，不正确的是( )。

A . 创新设计促进技术发展 B . 技术水平制约创新设计 C . 技术是设计的平台 D . 创新设计完全可以脱离技术的发展水平

如图所示是一款便携式折叠椅，下列对折叠椅的设计分析和评价中，不正确的是（）

A . 既可作坐垫又可作倚子，符合设计的实用原则 B . 支架问采用松铆连接，主要是从“物”的角度考虑的 C . 为了便于携带及保证强度，要选择质量轻、强度高的材料 D . 折叠或打开需要双手操作，既考虑普通人群又考虑了特殊人群

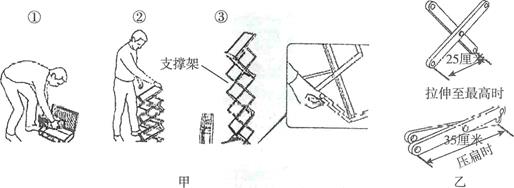

如图所示为公共场所常用的可折叠式报刊架，不使用时可折叠放入手提箱内，使用时手动拉高并对底部锁紧固(安装过程如图甲)。为了实现使用时能通过底部固定整体报刊架，请你为报刊架设计一个底部。

已知报刊架整体拉升至最高点时底部支撑架之间的距离为25厘米，不使用压扁时底部支撑架之间的距离为35厘米(如图乙所示)，支撑架的圆孔直径为8毫米，报刊架的宽度距离为25厘米，设计要求如下：

A．报刊架不使用时，能完全压扁装入箱内；

B．报刊架使用时，高度可进行一定的调节并能稳固锁紧；

C．报刊架使用时，支撑架与底座之间连接牢固可靠；

D．整体放置稳定性好

（1）请根据上述设计要求，完成以下任务：
①画出底座的设计草图(报刊架主体可不画)，必要时可用文字说明；

②在设计草图上标注底座的主要尺寸；
（2）调节支撑脚与底座之间最适合采用；(在下列选项中选择合适的
选项，将序号填入横线处)
（3）底座与报架主体安装完毕后，为了检验是否达到设计要求，进行了以下试验，其中合理的试验有。(选出所有合理的选项，将序号填入横线处)
①逐渐拉伸报刊架，测试上升和下降是否顺畅；

②逐渐拉仲报刊架．测试支撑架转轴之间转动是否顺畅；

③将底部支撑架与底座连接锁定，测试连接是否牢固可靠；

④拉伸报刊架至最高点并固定，逐步放置杂志．测试报刊架阅报高度和角度是否合适

在电水壶设计中，为了实现合理的人机关系，从信息交互角度考虑的设计是（）

A .

弧形手柄 B .

可收纳绕线盘 C .

水垢过滤网 D .

加热指示灯

如图所示是一款倾斜的喷壶，倾斜面的壶底设计，可以快速倒干壶里的水，从设计中的人机关系角度分析，下列说法中不正确的是（）

A . 倾斜更少的角度就可以把水倒出来，实现了高效目标 B . 提手圆弧形设计，实现了舒适目标 C . 透明材料制作，可实时观察壶内水量，考虑普通人群的需求 D . 可拆卸的壶嘴，主要考虑了人的动态需求

如图所示是某公司生产的一款可折叠山地自行车，请完成以下任务：

（1）设计时，提出了以下要求，其中分别从物、环境的角度考虑的是、(在“A ．采用轻质材料制作；B ．鞍座高度可调；C ．采用铰连接，实现折叠功能；D ．采用山地车专用粗胎”中选择合适的选项，将序号填入横线处)；
（2）鞍座高度可调，主要是考虑(在“A ．人的动态尺寸；B ．人的静态尺寸”中选择合适的选项，将序号填入横线处)
（3）打开快拆装置，即可折叠自行车，实现了人机关系的目标（在“A ．高效；B ．健康；C ．舒适；D ．安全”中选择合适的选项，将序号填入横线处）
（4）为了提高自行车的质量，需要对自行车进行优化，以下属于优化的约束条件的是(在“A ．设计者的技术水平；B ．制作工艺；C ．使用的材料；D ．自行车行业标准”中选择合适的选项，将序号填写在横线处)；
（5）设计该折叠自行车时，既要考虑成本，也要考虑质量和销量，这体现了系统分析的原则(在“A ．整体性；B ．相关性；C ．科学性；D ．综合性”中选择合适的选项，将序号填写在横线处)

某厂家要设计一个把投影仪吊装在天花板上的装置，吊杆与投影仪连接部位尺寸如图乙所示，投影仪上安装孔之间的距离尺寸如图丙所示（投影仪上的安装螺纹孔直径为4mm）。现在请你帮忙设计一个吊杆与投影仪之间的连接装置，设计要求如下：

⑴连接装置适合安装60～300mm孔距的投影仪；

⑵连接装置能可靠地连接吊杆与投影仪；

⑶要有一定的刚性，安装好后投影仪不会晃动；

⑷连接装置可以方便地从吊杆上拆下；

⑸材料自选。

（1）制定计方案前，需要明确设计的限制因素。以下因素中，不属于设计的限制因素(在A . 所选的制作材料的特性；B . 投影仪的安装高度；C . 投影仪上安装孔之间的距离中选择合适的选项，将序号填入横线处) ;
（2）请根据描述和设计要求完成以下任务：
如果把设计好的连接件安装在吊杆上时应采用（在A .抽芯铆钉；B .元宝螺母；C .螺栓螺母；D .螺钉中选择合适的选项，将序号填入横线处）。
（3） ①画出设计草图，必要时可用文字说明；
②在设计草图上标注主要尺寸；
（4）对制作完成的连接件做以下试验，其中不合理的是（在A .安装投影仪后，轻推投影仪，看是否会晃动；B .调节连接件看是否能实现不同孔距的投影仪安装；C .在连接件上悬挂30kg重物，观察连接件是否会变形中选择合适的选项，将序号填入横线处）。

小明观察到坐姿不正会影响健康。通过调查发现市场有售如图所示的坐姿矫正器，但支撑强度一般。他准备制作一款金属支撑材质的坐姿矫正器，上托与夹持底座已完成，如下图，请你帮助小明设计此简易坐姿矫正器的支撑件。设计要求如下：

A.支撑件自身高度调节在180mm~280mm范围内，调整便捷；

B.主要材料选择有：两种外径分别为25mm，20mm，壁厚都为2mm的钢管，其他材料自选；

C.能牢固连接到图中所示的底座上；

D.使用过程安全，不能对人造成伤害。

请根据描述和设计要求完成以下任务：

（1）画出坐姿矫正器支撑件的设计草图，必要时用文字说明；
（2）在设计草图上标注支撑件的主要尺寸；
（3）支撑杆与上托之间的连接件应采用( 在以下四个选项中，选择合适的答案，将序号填写在横线处)；
①空心铆钉②手拧螺丝 ③平头销钉④自攻螺钉
（4）为检验简易坐姿矫正器是否达到设计要求，小明进行了试验，其中不合理的试验(在下列选项中选出不合理的项目，将序号填写在横线处)。
①调节坐姿矫正器至最高点，在顶部前后左右推动，观察支撑与底座的连接处是否牢固；

②调节坐姿矫正器至最低点和最高点，量取高度调节范围是否符合设计要求；

③调节坐姿矫正器至最高点，在顶部用力下压，观察高度调节固定是否牢固；

④用手检查产品边缘是否光滑。

为了满足公共交通的通行，有效地解决城市拥堵问题，近两年，我省部分城市在最拥堵的路段建立了公交车专用道，有的在车道上写上“公交专用道”字样，有的把公交车道铺成彩色路面，这些做法有利于道路交通管理和减少交通事故的发生。这在实现合理的人机关系设计中，主要考虑了（）

A . 普通人群与特殊人群 B . 静态的人与动态的人 C . 人的生理需求与心理需求 D . 信息的交互

阅读下面材料，回答下面两小题

据报道，温州奥康集团的鞋类科技研究院近日推出了“瘦身计步鞋”，该款鞋在鞋垫内设置了微电脑，鞋面则装有显示器。穿鞋都只要知道自己每一步的距离，便可大概算出路程。减肥者也可以根据计步鞋掌握运动量。

（1）这鞋子在设计时，你认为奥康集团研发部部门是从哪方面考虑合理的人机关系的（）。

A . 人的生理需要 B . 信息交互 C . 舒适度 D . 人的动态尺寸与静态尺寸
（2）从实现人机关系的目标看，你认为这些鞋子最具竞争力的特点是（）。

A . 舒适 B . 健康 C . 高效 D . 安全

作业时总喜欢带上手套，主要体现了人机关系中的（）目标。

A . 安全 B . 高效 C . 健康 D . 舒适

图示是一款LED水龙头感温三色灯，可以随着温度的变化而变色。当水温小于等于32℃，绿色灯照亮水柱和洗手盆，当水温高于33℃低于43℃，显示的是蓝色，当水温高于44℃，转换为红色照亮。请根据示意图及描述图完成问题。

（1）下列关于该感温灯说法不正确的是（）

A . 该感温灯随着水的温度的变化而变色，体现了技术的创新性 B . 该设计涉及材料学、电子学等多学科知识，体现了技术的综合性 C . 该灯本身不能实现对水加热，体现了技术的两面性 D . 该技术的研发过程属于技术活动
（2）从人机关系的角度分析，下列描述正确的是（）

A . 只要有水流便会发光，关掉水源后，灯就立即熄灭，体现人机关系的高效的目标 B . 自发式开启关闭，可有效避免细菌交叉感染，体现了人机关系的安全目标 C . 冷水，温水，热水分别显示不同的颜色，根据人的心理需求 D . 灯的接口大小考虑了一般水龙头接口的大小，考虑了人的静态尺寸

为了测试新建楼房的电路及供电设施等相关设备的最大承受力，晚上7点到第二天6点，大楼内所有电器设备打开，以测试相关设备设施在工作时，电路供电设施的耐受力，这种进行测试的方法称为（）

A . 模拟试验法 B . 优选试验法 C . 虚拟试验法 D . 强化试验法

如图所示为一款可移动的自动气动升降桌，桌面采用中纤密度板材料，耐刮耐磨；支架使用加厚钢管；支架底座装有万向轮，可随意移动。请根据描述回答下列各题：

（1）桌面高度可调,主要考虑的是（在A .人的静态尺寸；B .人的动态尺寸中选择合适的选项，将序号填入横线处）；
（2）采用自动气动控制，桌面高度调节方便，并能可靠固定，这主要实现了人机关系的目标（在A .舒适；B .健康；C .高效；D .安全中选择合适的选项，将序号填入横线处）；
（3）气动升降桌支架底座装有万向轮，可随意移动，这在设计中主要考虑了“” 的因素（在A .物；B .人；C .环境中选择合适的选项，将序号填入横线处）；
（4）气动升降桌主要用于放置办公电脑，所以在设计升降桌时，其中不需要考虑的因素是（在A .笔记本电脑的尺寸；B .笔记本电脑的重量；C .笔记本电脑的价格；D .气动升降桌的加工工艺中选择合适的选项，将序号填入横线处）；
（5）最适合用于连接气动升降桌支架与桌面的紧固件应是 (在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C . D .
（6）下列关于升降桌的设计中，主要是从稳定性角度考虑的是 (在下列选项中选择合适的选项，将序号填入横线处）。

A . 支架使用加厚钢管 B . 底座四杆向外扩张 C . 桌面采用中纤密度板材料

小明在家中使用电吹风时，发现在不用时只能将其放入柜子中，每次取放不方便，于是想利用所学知识设计制作一个安装在卫生间墙壁上的电吹风置物架。请完成以下任务：

（1）小明的设计过程中按照阶段划分最合理的是 (在下列选项中选择合适的选项，将序号填入横线处)

A . B . C .
（2）小明设计了以下四种方案，根据设计要求其中最合理的是 (在下列选项中选择合适的选项，将序号填入横线处)；

A . B . C . D .
（3）根据你选择的方案用宽度合适、长度较长、厚度为1.5mm的钢板加工，加工流程不需要用到的工具有：、 (在“A .划针；B .台虎钳；C .平口钳；D .角尺；E .丝锥”中选择合适的选项，将序号填入横线处)；
（4）小明制作完成后为了检验置物架是否满足使用需求，其中不合理的试验有、(在下列选项中选择合适的选项，将序号填入横线处)；
A.反复进行支架的拆装试验，检验拆装是否方便；

B.检验放置电吹风后该装置是否可折叠；

C.检测电吹风能否稳定放置；

D. 检验该装置能否固定电吹风插头；

阿什塔比拉河桥的垮塌事件提醒人们（）

A . 技术的发展离不开设计 B . 设计是技术活动的核心 C . 技术试验可使设计得以改进和完善，使风险和失误降到最低 D . 人机关系是在技术设计中必须考虑的因素之一

SolidWorks是一款三维CAD机械设计软件。小明用软件设计了一个机械臂模型，并在平台上模拟了该机械臂各种运动场景和极限状态的荷载情况，为实际制造提供了优化的数据。该过程采用的试验方法是（）

A . 虚拟试验法 B . 优选试验法 C . 强化试验法 D . 模拟试验法

小明发现小区附近河面上固定了一根拦截索（如图所示），拦截来自上游的漂浮物，却阻碍了船的通行。为了解决船的通行问题，小明准备重新设计拦截漂浮物的装置。请你帮助小明设计该装置的机械部分，要求如下：

①装置合拢时，能拦截河面上的漂浮物；

②有船经过时，装置能打开，在河面（宽8 m）中间形成至少3 m宽的通道；

③装置打开过程中，不能让已拦截的漂浮物漂走；

④装置采用电机驱动；

⑤材料自选。

请完成以下任务：

（1）该拦截装置可以减轻人的劳动强度体现了技术具有的作用（在“A .保护人；B .解放入；C .发展人”中选择合适的选项，将序号填入横线处）；
（2）设计该装置时，可以不考虑的因素是（在“A .安装方式；B .水流方向；C .河的长度”中选择合适的选项，将序号填入横线处）；
（3）画出装置机械部分的设计草图，必要时可用文字说明（不考虑水流速度河水位高低；电机可用方块表示，河岸可用线条表示，水流方向可用箭头表示；如果装置为对称结构，只需画出一侧）；
（4）在设计草图上标注装置的主要尺寸；
（5）小明准备在装置安装后进行以下技术试验，其中不合理的是（在“A .发出合拢和打开指令后，观察装置能否顺利合拢和打开；B .在上游倾倒垃圾，观察装置能否有效拦截；C .使装置打开，观察打开的过程中已拦截的漂浮物是否会漂走”中选择合适的选项，将序号填入横线处）

电动剃须刀发明之初体积很大，携带不方便。于是有人设计出一种小巧、便捷携带的电动剃须刀，这一设计推动了电机微型化技术的发展。从技术和设计的关系角度它说明了。
