在练习使用多用电表的实验中，请完成下列问题：

（1）在使用多用电表测量时，指针的位置如图甲所示，若选择开关拨至“×100Ω”档，则测量的结果为；若开关拨至“10V”，则测量结果为．
（2）将G改装成两种倍率（如“×l”、“×10”）的欧姆表．现有两种备选电路，如图乙和图丙所示，则图（选填“乙”或“丙”）为合理电路；另一电路不合理的原因是：．在合理的电路中，当开关S合向端，这时的欧姆表是较大倍率档．
（3）多用电表在正确选择倍率情况下测未知电阻阻值，设电池的电动势为E、内阻为r，R₀为调零电阻，R_g为表头内阻，则电路中电流I与待测电阻的阻值R_x的函数关系式为．

如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S 可以与不同接点连接．当S接1 或2 时为；当S接3或4时为；当S接5或6时为（填“电流档”“电压档”“欧姆档”）

多用电表面板上的刻度线中，直流电流的刻度线的分布是的；用欧姆表测电阻时，如果指针偏转角度太大，要换的量程，在测量前还要；下面四个欧姆表表盘的示意图中，可能正确的是

在“练习使用多用电表”实验中，某同学进行了如下的操作：

（1）用多用电表电阻档测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零（如图a所示），然后用两表笔接触待测电阻的两端（如图b所示），这两步操作是否合理？（填“a合理”或“b合理”或“都不合理”）
（2）用多用电表电流档测量电路中电流，该同学将选择开关置于直流“50mA”档，连接的电路如图c所示，图中多用电表测定的是（填甲电阻的电流、乙电阻的电流或总的电流），测得的值是．

图中所示为一实验室常用伏特表的刻度，当选用3V量程时电压表读数为V；当选用15V量程时电压表读数为V．

如图1所示的游标卡尺，它的游标尺的刻度为19mm长20 等分，它的读数为cm；使用螺旋测微器测量金属丝的直径，示数如图2所示，则金属丝的直径是mm；如图3所示的电流表使用0.6A量程时，图中表针示数是A；如图3所示的电压表使用较大量程，图中表针示数为V．

下图所示的电流表读数为A；电压表读数为V.

图甲所示为某同学测绘额定电压为2.5V的小电珠的I﹣U图线的实验电路图．

（1）根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路．
（2）开关S闭合之前，滑动变阻器的滑片应该置于（选填“A端”、“B端”或“AB正中间”）．
（3）实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是

A . 灯泡中灯丝已烧断 B . 滑片接触不良 C . 灯泡内部短路 D . 滑动变阻器A端接触不良
（4）图丙中电流表的读数是多少 A
（5）某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如图丁的（a）、（b）、（c），下列说法正确的是

A . a可以作为标准电阻使用 B . b能作为标准电阻使用 C . b的阻值随电压升高而增大 D . c的阻值随电压升高而增大．

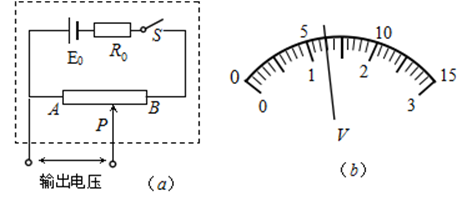

某同学设计的可调电源电路如图（a）所示，R₀为保护电阻，P为滑动变阻器的滑片，闭合电键S

图片_x0020_2079914637

①用电压表测量A、B两端的电压；将电压表调零，选择0-3V档，示数如图（b），电压值为V．

②在接通外电路之前，为了保证外电路的安全，滑片P应先置端．

③要使输出电压U变大，滑片P应向端滑动．

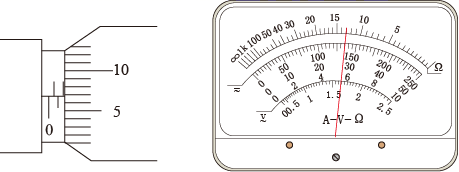

按照有效数字规则读出下列电表的测量值。

图片_x0020_100013

在如下图所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8V，0.3A”。闭合开关S后，无论怎样移动滑片P，A、B灯都不亮。

（1）用多用电表的直流电压挡检查故障
①量程应该选；

A.2.5V B.10V C.50V D.250V

②测得c、d间电压约为5.8V，e、f间电压为0，则故障可能是；

A．B灯丝断路 B．A灯丝断路

C．d、e间断路 D．B灯被短路
（2）开关S断开，换掉损坏的元件，将多用电表的选择开关置于测电阻挡的“×1”挡。将两表笔分别与e、f两接线柱接触，某次测量结果如下图所示，测得灯泡电阻为 $\text{[math]}$ 。将多用电表选择开关置于“250mA”挡，开关S仍断开，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图位置上，则通过灯泡的电流是mA。
