电流表与电压表的读数知识点题库

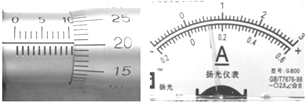

某次测量中，螺旋测微器的实拍照片如图所示，被测对象的尺寸应为： cm；某次测量中，电流表的量程为0.6A，表头的实拍照片如图所示：读数应为： A．

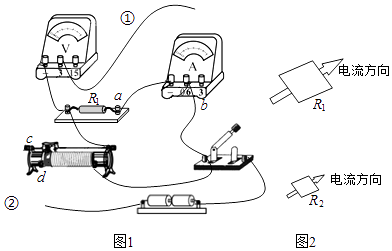

某同学用伏安法测量导体的电阻，现有量程为3V、内阻约为3kΩ的电压表和量程为0.6A、内阻约为0.1Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R₁ ，其阻值约为5Ω．

（1）测R₁阻值的最优连接方式为导线①连接（填a或b）、导线②连接（填c或d）．
（2）正确接线测得实验数据如表，用作图法求得R₁的阻值为Ω．
U/V
0.40
0.80
1.20
1.60
2.00
2.40
I/A
0.09
0.19
0.27
0.35
0.44
0.53
（3）已知图2中R₂与R₁是材料相同、厚度相等、表面为正方形的两导体，R₂的边长是R₁的 $\text{[math]}$ ，若测R₂的阻值，则最优的连线应选（填选项）．

A . ①连接a，②连接c B . ①连接a，②连接d C . ①连接b，②连接c D . ①连接b，②连接d．

某同学为测量﹣种新材料制成的均匀圆柱体的电阻率．

（1）用螺旋测微器测量其直径，示数如图甲所示，则直径d=mm；用游标为20分度的卡尺测最其长度，示数如图乙所示，其长度L=mm；用多用电表测量此圆柱体轴线方向的电阻，选用电阻“×10”档，正确操作后表盘的示数如图丙所示，则欧姆表测得的电阻值R₁=Ω．
（2）他改用如图丁所示的电路测量该圆柱体的电阻R，所用器材代号和规格如下：
①电流表A （量程0～15mA，内阻R_A=20Ω）
②电压表V（量程0～3V，内阻约2kΩ）
③直流电源E（电动势3V，内阻不计）
④滑动变阻器R₀（阻值范围0～20Ω）
开关S、导线若干．
若实验中电流表示数为I、电压表示数为U，要更准确得到该圆柱体的电阻，计算电阻R的表达式为：，进而可得出该种材料的电阻率．

某同学利用多用电表测量二极管的反向电阻（二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大），完成下列测量步骤：

⑴检查多用电表的机械零点．

⑵将红、黑表等分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端黑表笔接b端时，表针几乎不偏转，红表笔接b端黑表笔接a端时表针偏转角度很大，则（填“a”或“b”）端为二极管的正极．

⑶为了测量该二极管的反向电阻，将选择开关拨至电阻“×100”挡位，进行正确的测量步骤后，发现表针偏角较小．为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量．则该同学应选择（“×10”或“×1k”）挡，然后，再进行测量．测量后示数如图所示，则测量结果为．

⑷测量完成后，将选择开关按向挡位置．

某同学想要研究某元件在不同电压下的电阻变化，实验室现备有如下器材：

A．待测元件（额定电压2.5V，额定功率约为0.1W）

B．电流表A₁（量程0～50mA，内阻约为10Ω）

C．电流表A₂（量程0～0.6A，内阻约为0.5Ω）

D．电压表V（量程0～3V，内阻约为10kΩ）

E．滑动变阻器（阻值范围0～5Ω，允许最大电流1A）

F．直流电源E（输出电压3V，内阻不计）

G．开关S，导线若干

（1）为提高实验的准确程度，电流表应选用（选填“A₁”或“A₂”）；
（2）为尽量减小实验误差，电流表应采用接法（选填“内”或“外”）；

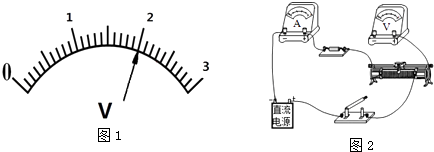

（3）某次实验中，电压表的指针指向图1中位置，则其读数为V；
（4）为使实验误差尽量减小，且操作方便，请用实线把图2中测量元件电阻的实物电路图补画完整．

某同学为了测定一根粗细均匀的导体的电阻率，现设计如下

（1）
先用一个有三个倍率的多用电表粗略测量该导体的电阻，三个倍率分别是×1、×10、×100．用×10档测量该导体电阻时，操作步骤正确，发现表头指针偏转角度很大，为了较准确地进行测量，应换到档．如果换档后立即用表笔连接待测电阻进行读数，那么缺少的步骤是，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是Ω．
（2）
图乙中给出的是用分别用螺旋测微器测量该导体直径和用游标卡尺测量该导体的长度上时的示数，直径应为D=mm，长度应为L=cm．
（3）
为了更准确的测定该导体的电阻，可供选择的实验器材如下：
A．伏特表（3伏，内阻约为3千欧）
B．伏特表（15伏，内阻约为20千欧）
C．安培表（0.6安，内阻约为1欧）
D．安培表（3安，内阻约为0.2欧）
E．滑动变阻器（20欧，最大电流1.0安）
F．滑动变阻器（100欧，最大电流0.60安）
G.3伏电池组
H．电键、导线若干
①电路实验时应选用器材：（填序号）
②在如图丁虚框内画出实验原理图．

小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（　　）

A . 小灯泡额定功率为7.5W B . 在5V时小灯泡的功率为7.5W C . 在1V电压下小灯泡功率7.5W D . 在5V时小灯泡功率为1.5W

如图所示电流表的量程选0.6A，面板如图所示，指针现在的电流示数是A．

为了测量一精密金属丝的电阻率：

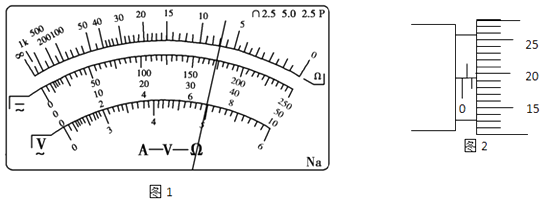

Ⅰ．先用多用电表粗测金属丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用档（填“×1”或“×100”），换挡测量前必须进行调零，进行一系列正确操作后，指针静止时位置如图1所示，然后用螺旋测微器测其直径为 mm．

Ⅱ．为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：

A．电压表V₁（量程3V，内阻约为15kΩ）

B．电压表V₂（量程15V，内阻约为75kΩ）

C．电流表A₁（量程3A，内阻约为0.2Ω）

D．电流表A₂（量程600mA，内阻约为1Ω）

E．滑动变阻器R₁（0～20Ω，0.6A）

F．滑动变阻器R₂（0～2000Ω，0.1A）

G．输出电压为3V的直流稳压电源

H．开关S，导线若干

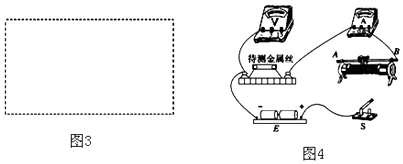

为了完成实验，则上述器材中应选用的实验器材有（填仪器前的字母序号） G、H．请在虚线框内设计最合理的电路图并在图4中补充完实物连线．

在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：

A．小灯泡L（ 3V、5Ω）；

B．滑动变阻器R（0﹣10Ω，额定电流1.5A）；

C．电压表V₁（量程：0﹣3V，R_V=5kΩ）；

D．电压表V₂（量程：0﹣15V，R_V=10kΩ）；

E．电流表A₁（量程：0﹣0.6A，R_A=0.5Ω）；

F．电流表A₂（量程：0﹣3A，R_A=0.1Ω）；

G．铅蓄电池、开关各一个，导线若干；

实验中要求加在小灯泡两端的电压可连续地从零调到额定电压．

（1）为了减少误差，实验中应选电压表，电流表；
（2）电流表应采用法（填“内接”或“外接”）；
（3）请在答题区空白处内画出实验原理图（注明所选器材代号）
（4）某同学实验后作出的I﹣U 图象如图所示，请分析该图象形成的原因是：．

有一个小灯泡上标有“2V，3W”的字样，现在要用伏安法描绘这个灯泡的I﹣U图线，有下列器材供选用：

A．电源（电动势3V，内阻约1Ω）

B．电流表（0～0.6A，内阻约1Ω）

C．电流表（0～2A，内阻约0.4Ω）

D．电压表（0～3V，内阻约10kΩ）

E．电压表（0～10V，内阻约20kΩ）

F．滑动变阻器（0～5Ω，额定电流3A）

G．滑动变阻器（0～500Ω，额定电流2A）H．开关、导线

（1）实验中电流表应选用，电压表应选用．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）．
（2）实验中，电压表的示数如图1，图中U=V．
（3）实验中调节滑动变阻器，得到了小灯泡的I﹣U图象如图2所示，则可知小灯泡的电阻随电压增大而（填“增大”、“减小”或“不变”）．
（4）请根据实验要求，在图3方框内画出电路图．

某同学利用电压表和电阻箱测定一种特殊电池的电动势(电动势E大约在9V左右，内阻r约为50Ω)。已知该电池允许输出的最大电流为150mA。该同学利用如图甲所示的电路进行实验，图中电压表的内阻约为2kΩ，R为电阻箱，阻值范围0~9999Ω，R₀是定值电阻，阻值为20Ω，起保护电路的作用。

（1）该同学连接好电路后，闭合开关S，调节电阻箱的阻值，电压表的某一次偏转如图乙所示，其读数为V。
（2）改变电阻箱的阻值，取得多组数据，电压表的示数为U，电阻箱的示数为R，做出如图丙所示的图线，则根据该同学所做出的图线可求得该电池的电动势E=V，内阻r=Ω。(结果保留两位有效数字)
（3）用该电路测量电源的电动势和内阻，出现系统误差的原因是。

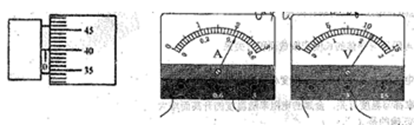

某实验小组在“测定金属电阻率”的实验过程中，正确操作获得金属丝的直径以及电流表、电压表的读数如图所示，则它们的读数值依次是、、.

图片_x0020_100028

图片_x0020_286632202

（1）如图所示，螺旋测微器的读数为mm，游标卡尺的读数为mm；
（2）电压表接0~3 V量程，电压表的读数为V；
（3）电流表接0~0.6 A量程，电流表的读数为A。

在“伏安法测电阻”实验中，所用测量仪器均已校准。其中某一次测量结果如图所示，其电流表的读数为A。

图片_x0020_100013

在某次实验中，得到游标卡尺、电流表（量程 $\text{[math]}$ ）、电压表（量程 $\text{[math]}$ ）的读数如图所示，则上述仪器的读数分别是： $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 。

图片_x0020_100022 图片_x0020_100023 图片_x0020_100024

电压表（量程为3伏）的读数为V，电流表（量程为0.6安）的读数为A。螺旋测微器测量金属丝的直径，示数如图所示，读数为mm。

图片_x0020_100021

图片_x0020_100022

图片_x0020_100013

（1）用螺旋测微器測金属丝直径D时，示数如图（甲）所示，此示数为mm；
（2）在“测定金属的电阻率”的实验中，用最小刻度为1mm的刻度尺测量金属丝的长度，图（乙）中箭头所指位置是拉直的金属丝两端在刻度尺上相对应的位置，测得的金属丝长度 $\text{[math]}$ 为mm；

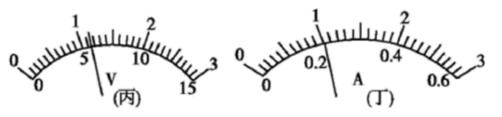

（3）图（丙）、（丁）是电表的刻度盘。若当时使用的是该表的0～3V量程，如图（丙）所示，那么读数为V；若当时使用的是该表的0～0.6A量程，如图（丁）所示，那么电表读数为A。

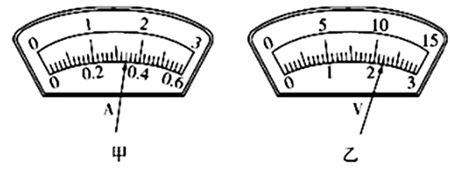

电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（）

A . 电压表的精确度为0.1V，不需要估读到0.01V B . 电压表的读数为1.2V C . 电流表的精确度为0.02A，需要估读到0.001A D . 电流表的读数为0.50A

如图甲是学生用的有两个量程的电流表刻度盘，当用“+”和“ $\text{[math]}$ ”两接线柱时，能测量的最大电流是A图中表针示数为A；图乙为学生用的两个量程的电压表刻度盘，当使用的是 $\text{[math]}$ 量程时，则表盘刻度每小格表示V，图中指针示数V。

U/V	0.40	0.80	1.20	1.60	2.00	2.40
I/A	0.09	0.19	0.27	0.35	0.44	0.53
