刻度尺、游标卡尺的使用 知识点题库

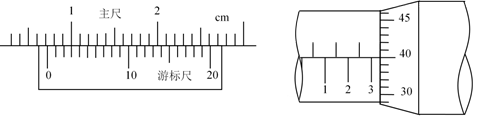

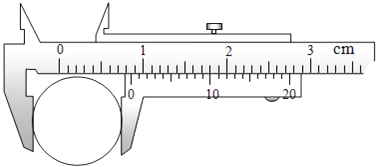

如图（乙）所示，用游标卡尺测得小球的直径d=mm．

多次改变高度H，重复上述实验，作出 随H的变化图象如图（丙）所示，当图中已知量t₀、H₀和重力加速度g及小球的直径d满足以下表达式：时，可判断小球下落过程中机械能守恒．

①将气垫导轨放在水平桌面上，桌面高度不低于1m，将导轨调至水平．

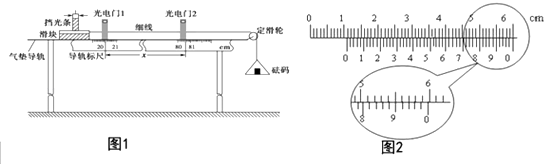

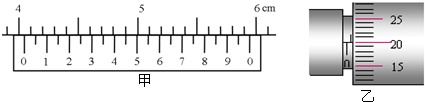

②用游标卡尺测量挡光条的宽度L，结果如图所示，由此读出L=mm．

③由导轨标尺读出两光电门中心之间的距离x

④将滑块移至光电门1左侧某处，待砝码静止不动时，释放滑块，要求砝码落地前挡光条已通过光电门2．

⑤从数字计时器（图中未画出）上分别读出挡光条通过光电门1和光电门2所用的时间△t₁和△t₂ ．

⑥用天平称出滑块和挡光条的总质量M，再称出托盘和砝码的总质量m．

①当滑块通过光电门1和光电门2时，系统（包括滑块、挡光条、托盘和码）的总动能分别为E_k1=和E_k2=．

②如果表达式成立，则可认为验证了机械能守恒定律．

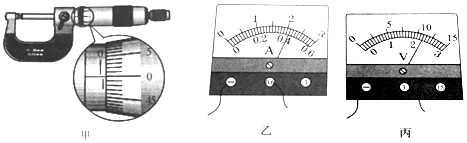

待测圆柱体电阻R；

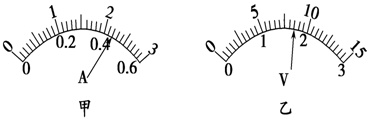

电流表A₁（量程0～4 mA，内阻约50 Ω）；

电流表A₂（量程0～15mA，内阻约30 Ω）；

电压表V₁（量程0～3 V，内阻约10 kΩ）；

电压表V₂（量程0～15 V，内阻约25 kΩ）；

直流电源E（电动势4 V，内阻不计）；

滑动变阻器R₁（阻值范围0～15 Ω，允许通过的最大电流2.0 A）；

滑动变阻器R₂（阻值范围0～2 kΩ，允许通过的最大电流0.5 A）；

开关S，导线若干。

为使实验误差较小，要求测得多组数据进行分析，请在虚线框中画出测量的电路图，并标明所用器材的代号。
