感应电动势的产生条件知识点题库

关于感应电动势的大小，下列说法正确的是（）

A . 跟穿过闭合电路的磁通量有关 B . 跟穿过闭合电路的磁通量的变化大小有关 C . 跟穿过闭合电路的磁通量的变化快慢有关 D . 跟电路中电阻大小有关

一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为E。若仅将线圈匝数增加为原来的4倍，则线圈产生的感应电动势变为（）

A . 4E B . 2E C . E/2 D . E/4

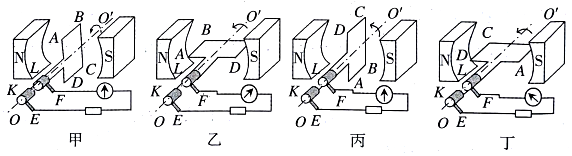

交流发电机发电示意图如图所示,线圈转动过程中,下列说法正确的是（）

A . 转到图甲位置时，通过线圈的磁通量变化率最大 B . 转到图乙位置时，线圈中产生的感应电动势为零 C . 转到图丙位置时，线圈中产生的感应电流最大 D . 转到图丁位置时，AB边感应电流方向为A→B

矩形闭合线圈平面跟磁感线方向平行，如图所示，下列哪种情况线圈中有感应电流（）

图片_x0020_100001

A . 线圈绕ab轴转动 B . 线圈沿现在所处平面下移 C . 线圈垂直纸面向外移动 D . 线圈绕ad轴转动

接有理想电压表的三角形导线框abc，如图所示，在匀强磁场中向右运动，则框中有无感应电流，ab两点间有无电势差，电压表有无读数（示数不为零称有读数）（）

A . 无、无、无 B . 无、有、有 C . 无、有、无 D . 有、有、有

某同学在“探究电磁感应的产生条件”的实验中，设计了如图所示的装置。线圈A通过电流表甲、高阻值的电阻 $\text{[math]}$ 、变阻器R和开关连接到干电池上，线圈B的两端接到另一个电流表乙上，两个电流表相同，零刻度居中，闭合开关后，当滑动变阻器R的滑片P不动时，甲、乙两个电流表指针的不同的位置如图所示。

图片_x0020_1912576416

（1）当滑片P较快地向左滑动时，甲表指针的偏转方向是，乙表指针的偏转方向是(填“向右偏”、“向左偏”或“不偏转”)
（2）断开开关，待电路稳定后再迅速闭合开关，乙表的偏转情况是(填“向左偏”、“向右偏”或“不偏转”)
（3）从上述实验可以初步得出结论：

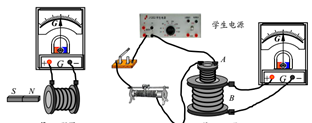

在“探究电磁感应的产生条件”实验中，

（1）如图1所示，线圈横卧在课桌上并与G表相连，将条形磁铁从线圈的左端插入、右端拔出，已知插入时G表指针向左偏转，则拔出时G表指针（填“向左”或“向右”）偏转，若条形磁铁S极正对线圈的右端并从右端插入、左端拔出，则插入时G表指针（填“向左”或“向右”）偏转，拔出时G表指针（填“向左”或“向右”）偏转。
（2）如图2所示，将学生电源和单刀开关、滑动变阻器、A线圈串联起来，将B线圈与G表连接起来。一般情况下，开关和A线圈应该与学牛电源的（填“直流”或“交流”）接线柱相连，闭合开关接通电源后，第一次将滑动变阻器从最大阻值滑移至某一较小阻值，第二次用比第一次大的速度将滑动变阻器从最大阻值滑移至同一较小阻值，则第二次G表偏转的角度较（填“小”或“大”）。

下列图中能产生感应电流的是( )

A .

B .

C .

D .

某学校开展“摇绳发电”的比赛活动。如图所示，在操场上，将一根长为20m的铜芯导线两端与灵敏电流计的两个接线柱连接，构成闭合回路；两同学面对面站立摇动这条导线。（忽略地球磁偏角的影响）

图片_x0020_100012

（1）在“摇绳发电”的过程中，导线中将产生（选填“直流电”、“交流电”）
（2）受灵敏电流计结构的影响，若只增大摇绳的频率，则灵敏电流计的最大示数增大（选填“一定”、“不一定”）
（3）若该学校地处赤道上，两同学南北站立摇绳时，导线中电流（选填“有”、“无”）
（4）若该学校地处中国重庆，两同学东西方向站立，保持摇绳的间距、频率、最大速度不变。在竖直平面内上下来回摇绳时，灵敏电流计的最大示数为 $\text{[math]}$ ；在水平面内左右来回摇绳时，灵敏电流计的最大示数为 $\text{[math]}$ 。假设重庆地区的地磁场方向与水平方向的夹角为θ，则 $\text{[math]}$

如图所示，闭合铁芯的两边绕着线圈L₁和L₂ ， L₁与电阻R组成闭合回路，L₂与在磁场中的导轨相连，导轨上有一金属棒ab。R中的感应电流向上，则可能的原因是金属棒ab（）

图片_x0020_100010

A . 向左加速运动 B . 向左减速运动 C . 向右加速运动 D . 向右减速运动

在“探究影响感应电流方向的因素”的实验中，

（1）已将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及开关按如图所示部分连接，要把电路连接完整正确，则N连接到（选填“a”“b”“c”或“M”），M连接到（选填“a”“b”“c”或“N”）。
（2）正确连接电路后，开始实验探究，某同学发现当他将滑动变阻器的滑动端P向右加速滑动时，灵敏电流计指针向右偏转，由此可以判断_______。

A . 线圈A向上移动或滑动变阻器滑动端P向左加速滑动，都能引起灵敏电流计指针向左偏转 B . 线圈A中铁芯向上拔出或断开开关，都能引起灵敏电流计指针向右偏转 C . 滑动变阻器的滑动端P匀速向左或匀速向右滑动，灵敏电流计指针都静止在中央 D . 因为线圈A，线圈B的绕线方向未知，故无法判断灵敏电流计指针偏转的方向
（3）某同学第一次将滑动变阻器的触头P慢慢向右移动，第二次将滑动变阻器的触头P快速向右移动，发现电流计的指针摆动的幅度第二次的幅度大，原因是线圈中的（填“磁通量”或“磁通量的变化”或“磁通量变化率”）第二次比第一次的大。

下列图中能产生感应电流的是（）

A .

B .

C .

D .

如图1所示是一个电磁阻尼现象演示装置，钢锯条上端固定在支架上，下端固定有强磁铁，将磁铁推开一个角度释放，它会在竖直面内摆动较长时间；如图2所示，若在其正下方固定一铜块(不与磁铁接触)，则摆动迅速停止。关于该实验，以下分析与结论正确的是( )

A . 如果将磁铁的磁极调换，重复实验将不能观察到电磁阻尼现象 B . 用闭合的铜制线圈替代铜块，重复实验将不能观察到电磁阻尼现象 C . 在图2情况中，下摆和上摆过程中磁铁和锯条组成的系统机械能均减少 D . 在摆动过程中铜块不受磁铁的作用力

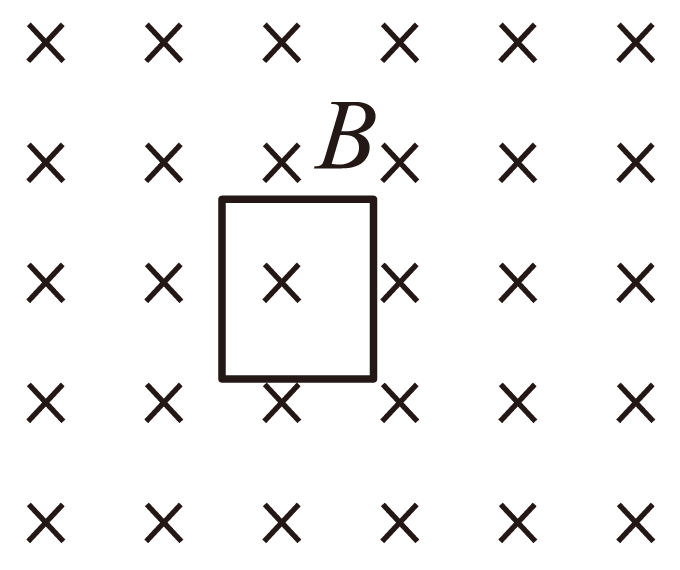

在磁感应强度大小为 $\text{[math]}$ 的匀强磁场中，将一面积为S的闭合线圈由图示位置沿一边旋转180°的过程中，线圈中（）

A . 磁通量的变化量为0 B . 磁通量的变化量为 $\text{[math]}$ C . 产生感应电流 D . 没有感应电流

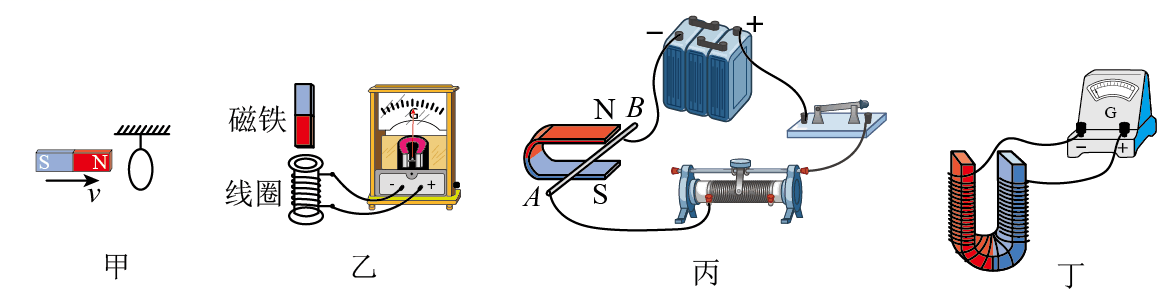

在物理学史上，奥斯特首先发现电流周围存在磁场。随后，物理学家提出“磁生电”的设想。很多科学家为证实这种设想进行了大量研究。下列实验中可以产生感应电流的是（）

A . 甲图，条形磁铁向闭合金属环运动 B . 乙图，条形磁铁插入接有电流表的线圈的过程 C . 丙图中，开关闭合后发现金属棒运动 D . 丁图中，导线缠绕在磁铁上与灵敏电流计连接

如图所示，光滑绝缘水平面上，有两条固定的相互垂直彼此绝缘的长直导线，通以大小相同的电流。在角平分线上，对称放置四个相同的圆线圈。若两根导线上的电流同时增加，则会产生逆时针方向感应电流的是（）

A . 线圈1 B . 线圈2 C . 线圈3 D . 线圈4

正弦交变电流发电机转子有n匝线圈，每匝线圈的面积为S，匀强磁场的磁感应强度为B，线圈匀速转动的角速度为 $\text{[math]}$ ，线圈的总内阻为r，外电路电灯的电阻为R。则线圈从图示位置（中性面）绕虚线匀速转动180°的过程中，灯泡上产生的电热 $\text{[math]}$ 为多少？

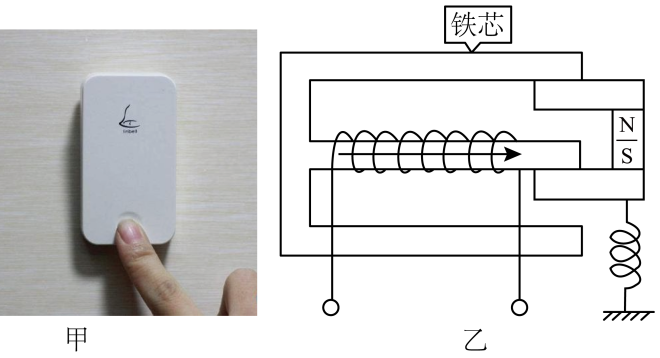

如图甲所示为市面上的一款自发电无线门铃，按下按键，按键将推动永磁铁运动（平面运动如图乙所示），即能产生电能供给发射器部件（接线圈两端，图中没有画出）正常工作。松开按键后，在弹簧的作用下按键将恢复原位。关于按压按键和松开按键反弹过程中，下列说法正确的是（）

A . 连续按压和松开按键过程，线圈中一定产生交变电流 B . 按压和松开按键过程，线圈中都产生感应电动势 C . 按住门铃按键保持不动，线圈中一直保持有感应电流 D . 按键反弹过程，弹簧的弹性势能部分转化为电能

实验室中，某同学采用如图所示装置来“研究电磁感应现象”，下列说法正确的是（）

A . 开关的闭合与断开过程，电流表的指针不会偏转 B . 开关闭合后，将A线圈匀速插入B线圈的过程中，电流表的指针不偏转 C . 开关闭合后，匀速移动滑动变阻器的滑片，电流表的指针不偏转 D . 开关闭合后，若将A线圈与B线圈保持相对静止并向上运动，则电流表的指针不偏转

一匀强磁场区域，磁场方向垂直纸面向里。宽20cm。一边长为10cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=10cm/s通过磁场区域，如图示，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻为t=0，在下列图线中，正确反映感应电流随时间变化规律的是（）

A .

B .

C .

D .
