感应电动势的产生条件知识点题库

某一实验装置如图所示，在铁芯上绕着两个线圈P和Q，如果线圈P中的电流i随时间t的变化关系有如下图所示的四种情况，则可以在线圈Q中观察到感应电流的是（）

A .

B .

C .

D .

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）

如图（a），在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧。导线PQ中通有正弦交流电流i，i的变化如图（b）所示，规定从Q到P为电流的正方向。导线框R中的感应电动势（）

A . 在 $\text{[math]}$ 时为零 B . 在 $\text{[math]}$ 时改变方向 C . 在 $\text{[math]}$ 时最大，且沿顺时针方向 D . 在 $\text{[math]}$ 时最大，且沿顺时针方向

如图所示，匀强磁场中有一圆形闭合线圈，线圈平面与磁感线平行，能使线圈中产生感应电流的应是下述运动中的哪一种（）

A . 线圈平面沿着与磁感线垂直的方向运动 B . 线圈平面沿着与磁感线平行的方向运动 C . 线圈绕着与磁场平行的直径ab旋转 D . 线圈绕着与磁场垂直的直径cd旋转

用如右图所示的实验装置研究电磁感应现象.当有电流从电流表的正极流入时，指针向右偏转.下列说法正确的是（）

A . 当把磁铁N极向下插入线圈时，电流表指针向左偏转 B . 当把磁铁N极从线圈中拔出时，电流表指针向左偏转 C . 保持磁铁在线圈中静止，电流表指针不发生偏转 D . 磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏

在“研究电磁感应现象”的实验中：首先按图甲连线，不通电时，电流表G的指针停在刻度盘正中央，闭合开关S时，观察到电流表G的指针向左偏；然后按图乙所示将电流表G与大线圈B连成一个闭合回路，将小线圈A、电池、滑动变阻器 $\text{[math]}$ 和开关S串联成另一个闭合电路，接着把A静止放置在B中。

（1）图乙电路在S闭合后，若再突然断开S，指针将 $\text{[math]}$ 选填“左偏”、“右偏”或“不偏” $\text{[math]}$ 。
（2）图乙电路在S闭合后，在滑动变阻器的滑片P向左滑动的过程中，指针将 $\text{[math]}$ 选填“左偏”、“右偏”或“不偏” $\text{[math]}$ 。

如图所示为一个圆环形导体，有一个带负电的粒子沿直径方向在圆环表面匀速掠过的过程，环中感应电流的情况是( )

A . 无感应电流 B . 有逆时针方向的感应电流 C . 有顺时针方向的感应电流 D . 先逆时针方向后顺时针方向的感应电流

如图所示，导线框MNQP近旁有一个跟它在同一竖直平面内的矩形线圈abcd，下列说法中不正确的是（）

A . 当滑动交阻器滑片向下滑动一小段距离时，abcad中有感应电流 B . 当滑动变阻器滑片向上滑动一小段距离时，abcd中有感应电流 C . 电阻不变，将abcd在其原来所在的平面内竖直向上运动时，其中有感应电流 D . 电阻不变，将abcd在其原来所在的平面内向PQ靠近时，其中有感应电流

在匀强磁场中，a、b是两条平行金属导轨，匀强磁场垂直导轨平面向下，而c、d为串有非理想电流表和非理想电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（）

A . 电压表有读数，电流表没有读数 B . 电压表有读数，电流表也有读数 C . 电压表无读数，电流表有读数 D . 电压表无读数，电流表也无读数

重庆市某中学的几位同学把一条大约10m长电线的两端连接在一个灵敏电流表的接线柱上，形成闭合导体回路 $\text{[math]}$ 甲、乙两位同学沿南北方向站立匀速摇动电线时，灵敏电流表的示数 $\text{[math]}$ ，两位同学沿东西方向站立匀速摇动电线时，灵敏电流表的示数 $\text{[math]}$ ，则 $\text{[math]}$ $\text{[math]}$

图片_x0020_449278422

A . $\text{[math]}$ ， $\text{[math]}$ B . $\text{[math]}$ ， $\text{[math]}$ C . $\text{[math]}$ ， $\text{[math]}$ D . $\text{[math]}$ ， $\text{[math]}$

如图是做“探究感应电流的产生条件”实验的器材及示意图:

图片_x0020_558393247

（1）在图中用实线代替导线把它们连成实验电路；
（2）假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向(选填“左”或“右”)偏转。

1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。之后他设计出几十个关于电磁感应现象的实验，并把它们总结成五类情况，请结合你学习电磁感应知识判断以下哪个选项不属于这五类现象（）

A . 恒定的电流 B . 变化的磁场 C . 运动的磁铁 D . 在磁场中运动的导体

如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。下列四个图中能产生感应电流的是

A .

B .

C .

D .

下列图中能产生感应电流的是( )

A .

B .

C .

D .

在电磁感应现象中，下列说法正确的是（）

A . 感应电流的磁场总是跟引起感应电流的磁场方向相反 B . 闭合线框放在磁场中一定能产生感应电流 C . 闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流 D . 感应电流的磁场总是阻碍引起感应电流的磁通量的变化

下列图示中的闭合线圈始终全部处在匀强磁场中运动，其中能产生感应电流的是（）

A .

水平方向匀速运动 B .

水平方向匀速运动 C .

绕轴 OO＇转动 D .

绕轴 OO＇转动

如图所示，KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平方向的匀强磁场中，线框面积为S，MN边水平，线框绕某竖直固定轴以角速度ω匀速转动。在MN边与磁场方向的夹角达到30°的时刻（图示位置），导线框中产生的瞬时电动势e的大小和线框此时电流的方向分别为（已知线框按俯视的逆时针方向转动）（）

A . $\text{[math]}$ BSω，电流方向为KNMLK B . $\text{[math]}$ BSω，电流方向为KNMLK C . $\text{[math]}$ BSω，电流方向为KLMNK D . $\text{[math]}$ BSω，电流方向为KLMNK

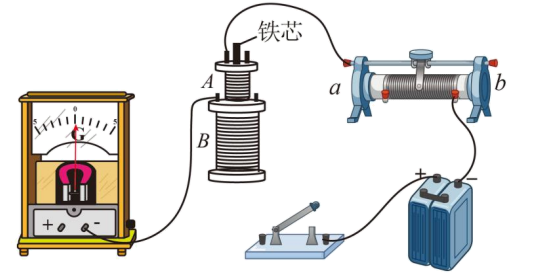

某同学用题图中的器材做“探究电磁感应产生条件”的实验，图中实验器材有部分已用导线连接。

（1）请用画线代替导线将图中的实验器材连接完整；
（2）闭合电键的一瞬间，观察到电流表G指针向左偏转。则闭合电键后，保持滑动变阻器滑片位置不变，将线圈A中的铁芯快速插入，电流表G的指针将向（填“左”或“右”）偏转。闭合电键后，保持线圈A和线圈B位置不变，将滑动变阻器的滑片向a端移动，则观察到电流表G的指针向（填“左”或“右”）偏转；
（3）闭合电键后，第一次将线圈A快速的靠近线圈B，第二次将线圈A缓慢的靠近线圈B会发现电流表G的指针摆动的幅度第一次比第二次（填“大”或“小”），原因是；
（4）该同学实验结束后，未断开开关，也未把A、B两线圈和铁芯分开放置，在拆除电路时突然被电击了一下，则被电击是在拆除（选填“A”或“B”）线圈所在电路时发生的。

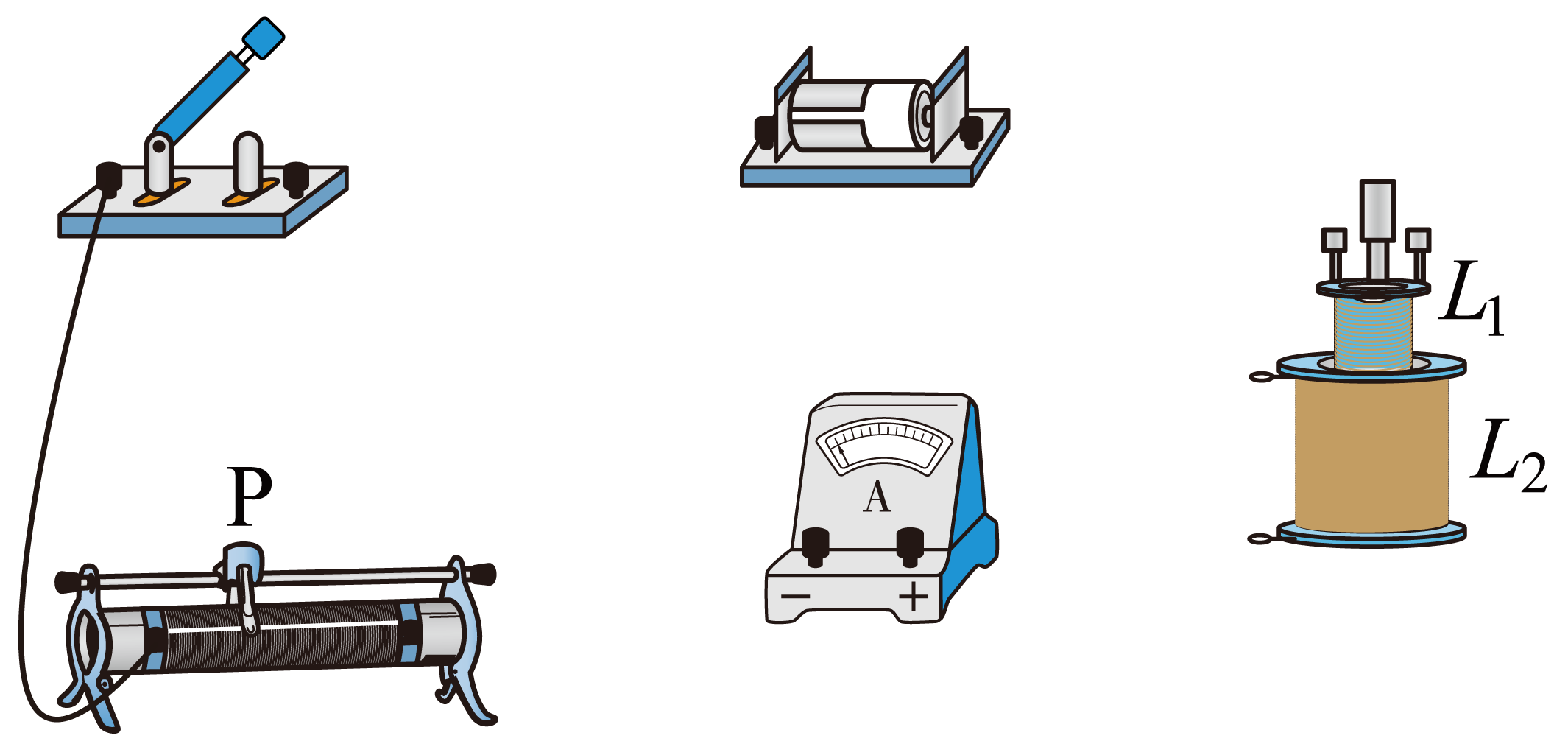

某同学利用如图所示的器材来研究电磁感应现象及判定感应电流的方向，其中L₁为原线圈，L₂为副线圈。

（1）在给出的实物图中，将实验仪器连成完整的实验电路；
（2）在实验过程中，除了查清流入电流计的电流方向与指针偏转方向之间的关系之外，还应查清的绕制方向（选填“L₁”、“L₂”或“L₁和L₂”）；
（3）若连接好实验电路并检查无误后，该同学闭合开关的瞬间，观察到电流计指针向右偏了一下，说明线圈（选填“L₁”、“L₂”或“L₁和L₂”）中有了感应电流。那么开关闭合后，将线圈L₁插入L₂稳定后再迅速拔出时，电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）。

如图所示，能观察到电流表指针发生偏转的操作是磁铁（）

A . 静止在线圈中 B . 插入线圈中 C . 静止在线圈的左侧 D . 静止在线圈的上方
