插座的构造与工作方式知识点题库

如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是（　　）

A .

B .

C .

D .

随着人们生活水平的提高，电冰箱已进入了千家万户．

（1）电冰箱使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中接用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑下列哪一因素

A . 使插头的造型更美观 B . 插入插座中可更稳固 C . 有利于识别火线和零线插脚 D . 插入插座时，可确保用电器外壳先接地
（2）冰箱门的密封条采用磁性材料，利用磁极相互来增强它的密封性能．
（3）冰箱的压缩机是一台电动机，它是根据的原理制成的，工作时把电能转化为能．
（4）提出一项使用冰箱时的节能措施．

安全用电是生活必须普及的常识，图中甲图测电笔使用时必须用手接触笔尾金属体，测电笔是用来．乙图中是金属外壳的用电器必须采用三脚插头和三孔插座，其作用是，丙图中在家庭电路中同时使用多个大功率用电器，会导致家庭电路中而烧断保险丝

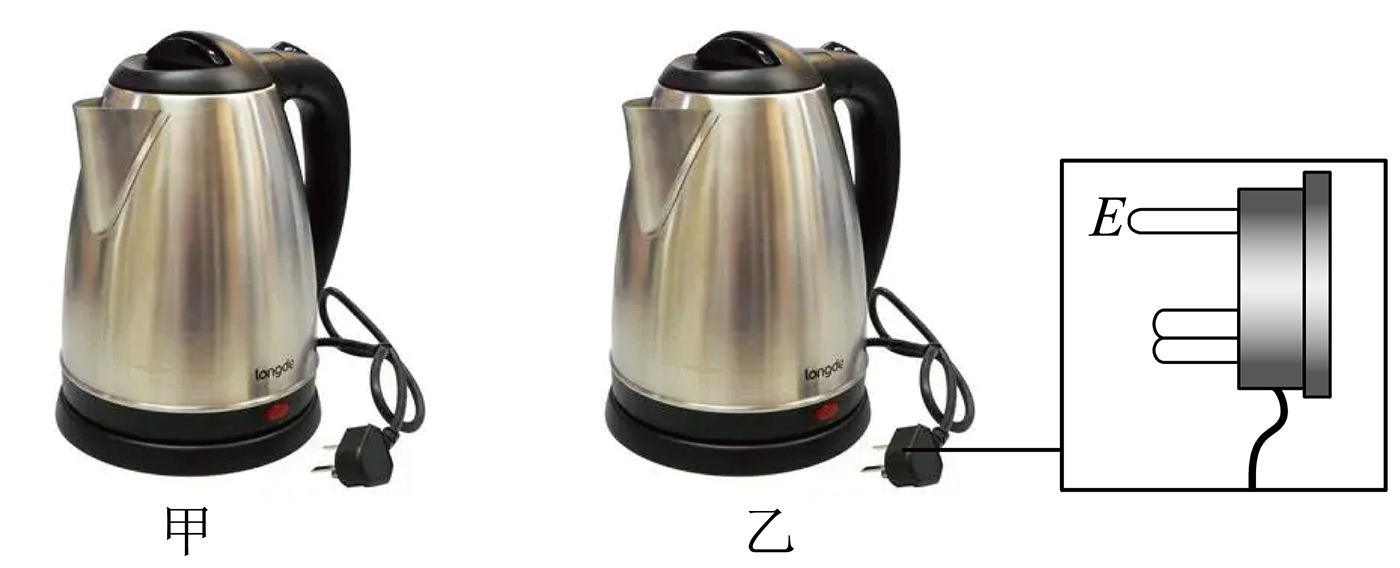

小明学习生活用电常识后，在生活中更加注意观察家用电器．如图所示，他发现自己家洗衣机用的是三脚插头，标有“10A 250V”字样，其中的“10A”表示什么意思？仔细观察三只插脚，又有新的发现：标有“E”的脚比其它两脚稍长一些．他查看了其它三脚插头也同样如此，标“E”的脚稍长一些有什么好处？

电视机的三原色是红、、蓝；教室里面的班班通与学校中心机房通过电缆线连接，采用的是信号传输信息（选填“模拟通信”或者“数字通信”）．班班通电源连接线采用三孔插头，其作用是：当三孔插头插入三孔插座时，就将机壳与相连，能够有效预防触电事故的发生，切实保护师生的生命安全．

如图是用电热水壶烧水的情景，下列说法正确的是（）

A . 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔 B . 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险 C . 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代 D . 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低

三眼插座和三眼插头

（1）左右中；
（2）家用电器的金属外壳一定要．

如图所示，与A、B、C相接的分别是线线和线．

如图所示，按照家庭电路安全用电的要求，电线接头B应接在线上，三线插座的插孔应与地线相连．

如图所示，家庭电路中的插座之间是联的，其中三孔插座比两孔插座多出的中间的孔是接线的．小丽要判断三孔插座中哪个孔连接的是火线，她把试电笔插入三孔插座中，如图甲、乙所示，则图中试电笔的氖管会发光．

请将虚线框内带有保险丝的三孔插座正确接入家庭电路．

阅读短文，回答问题

电水壶

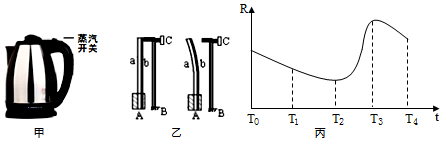

电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热原件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．

图乙是双金属片开关原理图：A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度．

现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图象．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制．

（1）为保证安全，电水壶蒸汽开关与双金属片开关应（串联/并联）链接．
（2）若不使用三线插座供电，手摸电水壶金属外壳（一定会/一定不/可能）触电．
（3）关于图甲电水壶的双金属片，下列说法正确的是．

A . 双金属片受热时，金属层a比b膨胀快 B . 调节旋钮C，使静片B向左弯曲，双金属片段开的温度值升高 C . 蒸汽开关与发热盘底部的双金属片开关总是同时断开 D . 双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4） PTC电水壶通电后发热盘的最终温度范围应在．

A . T₀﹣T₁ B . T₁﹣T₂ C . T₂﹣T₃ D . T₃﹣T₄
（5） PTC电水壶通电后，PTC发热材料功率随时间变化的图象是．

如图是一种煲汤用的电热锅的工作原理图，其中温控器的作用是每当水沸腾后使电热锅自动断电一段时间后再通电工作．电热锅的部分参数如表中所示．

容积	4.5L
额定电压	220V
保温功率	80W
加热功率	500W

（1）三脚插头上标着E的导线和电热锅的金属外壳相连，插头插入插座时，插座上跟E相连的导线应和（选填“火线”、“零线”或“地线”）相连；
（2）调节切换开关可以使电热锅分别处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“”时为保温档，保温时的电流约为A；
（3）当该电热锅处于高温档时，正常加热5min将会产生J的热量．

如图所示的家庭电路中，各器件连接正确的是（填字母） .

A . 闸刀开关 B . 带开关的灯泡 C . 二孔插座 D . 三孔插座

如图，将完好的接线板接入家庭电路中，闭合开关，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（）

A . 该接线板的连接线内只有火线和零线两根导线 B . 台灯与指示灯串联，并受开关控制 C . 台灯与指示灯并联，开关在干路上 D . 该接线板上有5个插孔会使检测的测电笔氖管发光

下列各选项中，完全正确的是（）

A .

空间尺度大小的比较
银河系	＞	太阳系
原子	＜	电子

B .

能源、材料的开发和利用
太阳能	太阳能电池
半导体材料	二极管、三极管

C .

家庭电路与安全用电
带金属外壳的洗衣机	金属外壳要接地
开关	要接在零线上

D .

两物体间的相互作用
带同种电荷的两小球	相互排斥
两磁体的同名磁极	相互吸引

中国标准动车组“复兴号”CR400系列的成功研制对我国掌握核心技术、加快高铁“走出国门”具有战略意义。

（1） “复兴号”动车组进行了多项技术创新和改进。例如运行过程中，（填“一”或“二”）次能源﹣﹣电能的消耗降低了10%左右。车内噪声有一定程度的降低，正常运行时约为60（填写单位）；刹车过程优先采用再生制动，也就是将电动机转变为机，从而将动车的动能转化为电能；
（2） “复兴号”动车组座位上装有两孔和三孔插座。三孔插座（填“能”或“不能”）防止用电器漏电。同排座位上正在充电的两部手机之间是（填“串”或“并”）联的，使用快速充电器给手机充电时，其充电（“功率”或“电压”）一定比使用普通充电器时大；
（3）厦深高铁线路全长543km。一列从深圳到厦门的“复兴号”动车组载客1500人，当动车组以300km/h的速度行驶时，平均每人一百公里消耗电能3.6度；该动车组全程消耗的电能约为（填“3”、“30”或“300”）万度。

请阅读《安全电压》并回答问题．

安全电压

电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。电流强度越大，致命危险越大；持续时间越长，死亡的可能性越大。能引起人感觉到的最小电流值称为感知电流，交流为1 mA，直流为5 mA；人触电后能自己摆脱的最大电流称为摆脱电流，交流为10 mA，直流为50 mA；在较短的时间内危及生命的电流称为致命电流，如100 mA的电流通过人体1s，可足以使人致命。在有防止触电保护装置的情况下，人体允许通过的电流一般可按30 mA考虑。

根据欧姆定律可以得知流经人体电流的大小与外加电压和人体电阻有关。人体电阻除人的自身电阻外，还应附加上人体以外的衣服、鞋、裤等电阻．虽然人体电阻一般可达5000Ω，但是影响人体电阻的因素很多，除皮肤厚薄外，皮肤潮湿、多汗、有损伤、带有导电性粉尘等都会降低人体电阻。接触面积加大、接触压力增加也会降低人体电阻。接触电压增高，会击穿表皮角质层，并增加人体的机体电解，也会降低人体电阻。此外，人体电阻还随电源频率的增高而降低，所以通常流经人体电流的大小是无法事先计算出来的。因此，确定安全条件往往不采用安全电流，而是采用安全电压来进行估算。

一般情况下，人体的电阻可按1000-1500Ω考虑，最低可按800Ω计。又经实验与分析得知，人体允许通过的极限电流约为50mA，故此可依据欧姆定律计算出人体所允许的最大电压约为40V。

安全电压是指不致使人直接致死或致残的电压，为了防止触电事故而由特定电源供电所采用的电压系列。国家标准《安全电压》规定我国安全电压额定值的等级为42V、36V、24V、12V和6V五个等级，应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素选用。

一般环境条件下允许持续接触的安全特低电压是36V。在行业中规定安全电压为不高于36V，持续接触安全电压为24V。特别危险环境中使用的手持电动工具应采用 $\text{[math]}$ 特低电压；有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V特低电压；金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯采用 $\text{[math]}$ 特低电压；水下作业等场所应采用6V特低电压。
