插座的构造与工作方式知识点题库

下面是有关生活用电的描述，请将空白处补充完整：

家庭电路中，常用到空气开关和漏电保护器，应将它们联在电路中；为了用电安全，洗衣机应选用孔的插座．

如图是空调的三线插头与三孔插座，其中较长的脚E与空调的哪个部位相连？脚E设计比其他两脚稍长一些在插头插入与拔出时有什么好处？

家庭电路触电事故都是人体直接或间接接触线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与相连，不致对人造成伤害．

如图是家庭生活用电的几种做法，其中正确的是（）

A .

鉴别火线零线时测电笔的握法 B .

有金属外壳的用电器使用三脚插头 C .

同时使用多个大功率用电器 D .

使用绝缘皮破损的导线

如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（）

A . 三个插脚一样长 B . A、C两插脚分别与电冰箱内部工作电路两端相连 C . 插入插座时，插脚C与火线相接，B与零线相接 D . 插入插座时，电冰箱的金属外壳通过插脚A与大地相连

如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素（）

A . 使插头的造型更美观 B . 有利于识别火线和零线插头 C . 操作时，可确保接地插头先接地 D . 插入插座中更稳固

家庭电路中的火线和零线可以用来辨别．如图所示为电热水壶的三脚插头，其中脚与电热水壶的金属外壳相连．（选填“A”、“B”或“C”）

家庭电路触电事故都是人体直接或间接接触线造成的．带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与相连，家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的空气开关（如图所示）会因电流的效应自动切断电路．

如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（）

A . 接线板的插头是两脚插头 B . 两孔插座和三孔插座是串联的 C . 接线板上的开关和指示灯是并联的 D . 使用多个大功率用电器时，不要同时接在同一接线板

如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药品加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：

如图，是某品牌全自动洗碗机，它的外表有银光闪闪的金属外壳。该洗碗机具有热水洗净、暖风烘干、杀菌等功能。

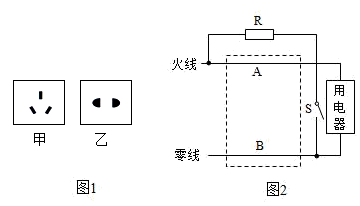

（1）为了安全，该洗碗机应选用图1中（选填“甲”或“乙”）插座；
（2）该洗碗机的插头带有漏电保护装置，它的工作原理模拟电路如图2（图中虚线框内安装漏电保护器），当开关S闭合时，通过A、B两处的电流I_AI_B（选填“>”、“=”或“ $\text{[math]}$ ”）；
（3）洗碗机具有杀菌功能，杀菌功能启动时，洗碗机内会发出选填“红外线”或“紫外线”）；
（4）如下表格为洗碗机的部分参数，启动洗净功能后，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗。清洗结束后，暖风烘干机自动开启烘干功能。该洗碗机的加热器正常工作20s产生的热量是 J，加热器正常工作的电阻值Ω；（结果请保留整数）

额定电压

220V

频率

50Hz

烘干机额定功率

180W

加热器额定功率

3000W
（5）烘干机启动时，通过提高液体温度和加快了水的汽化。

下面是有关生活用电的描述，请将空白处补充完整：

（1）将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的（选填“火”“零”或“地”）线相连，防止发生触电事故。
（2）某家庭某月初电能表的示数如图甲所示，月底表盘示数如图乙所示，他所在地区每度电的电费是0.5元，则本月他家应缴纳电费元；将某家用电器单独接在该电能表上正常工作 $\text{[math]}$ ，电能表指示灯闪烁了160次（即 $\text{[math]}$ ），该家用电器的额定功率是 $\text{[math]}$ 。

小明将电冰箱的三脚插头去掉一个脚变成常用的两脚插头，请问：

小明家的家庭电路简化后如图所示，由该电路可知（）

图片_x0020_100007

A . a是零线，b是火线 B . 灯泡L与插座Q是串联电路 C . 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的 D . c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患

小明观察了厨房设备，他观察到的现象和对现象的解释中，正确的是（）

A . 当我们使用筷子吃饭时，筷子一定是省力杠杆 B . 用高压锅煮食物容易熟，是因为锅内气体压强越大，液体沸点越低 C . 用燃气灶煲汤，在沸腾时调大火焰能提高汤的温度 D . 电饭锅用三脚插头和三孔插座是为了防止锅体漏电伤害人体

关于家庭电路和安全用电，下列说法正确的是（）

A . 使用测电笔辨别火线或零线时，手必须要接触笔尾金属体 B . 客厅里一个开关可以同时控制四只节能灯，这四只节能灯一定是串联的 C . 三脚插头的用电器也可以插入两孔插座使用 D . 家庭电路中的保险丝熔断，一定是发生了短路

下列关于生活用电的叙述说法正确的是（）

A . 控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线 B . 三孔插座的中间的孔是接火线的 C . 有金属外壳的用电器，金属外壳一定要接地线 D . 站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流

关于家庭电路和生活用电，下列做法符合安全用电常识的是（）

A . 湿手拔插头 B . 有金属外壳的家用电器，金属外壳必须接地 C . 随意靠近高压带电体 D . 用铜丝、铁丝代替保险丝

下列做法符合安全用电要求的是（）

A . 使用验电笔时，手指接触笔尖金属体 B . 电冰箱的金属外壳采用保护接地 C . 开关接在灯泡和零线之间 D . 在高压电线下放风筝

额定电压	220V	频率	50Hz
烘干机额定功率	180W	加热器额定功率	3000W
