插座的构造与工作方式知识点题库

电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是（　　）

A . 电冰箱消耗的电能会增加 B . 电冰箱不能正常工作 C . 电冰箱的使用寿命会缩短 D . 人接触电冰箱的外壳时有可能发生触电事故

如图所示的三脚插座，与孔1相连的是（）

A . 零线 B . 火线 C . 地线 D . 以上三种线都可以

完成如图中的三孔插座与家庭电路的连接

如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的是（　　）

A .

B .

C .

D .

家庭电路中三孔插座的地线是为了确保家用电器的安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该（选填“串联”或“并联”），同时还要让控制开关接在上．

用笔画线代替导线，把图中的三孔插座接到电路上．

下面是关于生活用电的描述，请将空白处补充完整：

如图所示，为了避免这种情形的发生，应将电冰箱的金属外壳．

关于如图所示的电和磁知识正确的是（）

A . 甲图说明同种电荷相互排斥 B . 乙图说明电流周围存在磁场 C . 丙图是电动机工作原理示意图 D . 丁图是有金属外壳的家用电器使用的插座

关于家庭用电，以下说法中，正确的是（）

A . 使用验电笔时，手必须接触笔尾金属部分 B . 若没有保险丝，可用细铜丝代替 C . 控制家用电器的开关应该安装在零线上 D . 三脚插头和插座利用了三角形的稳定性

小明将一个电暖器插头插入插座，闭合电暖气开关后，发现空气开关自动“断开”，下列说法正确的是（）

A . 电暖器使用三线插头是防止触电而采取的安全措施 B . 空气开关断开的原因一定是因为插座短路 C . 空气开关断开的原因可能是因为电暖器开关短路 D . 将正在工作的电暖器开关断开后，电暖器温度逐渐降低，内能逐渐增大

如图是正常家庭电路的一部分。下列说法正确的是（）

A . 导线B与大地之间的电压为220V B . 测电笔先后插入插座的左右插孔，氖管都发光 C . 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地 D . 断开开关S后，站在地上的人接触a点或b点一定不会触电

如图所示，是某家庭电路的一部分，下列说法正确的是（）

A . 电冰箱连入三孔插座后，电灯与电冰箱是串联 B . 正常状况下，用试电笔接触A点不会使氖管发光 C . 为用电安全，应在甲处安装电灯，乙处安装开关 D . 站在地上的人若用手直接接触A点，会有触电危险

在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（）

A . 将开关接在零线和电灯之间 B . 用电器的三脚插头也可以插入两孔插座中使用 C . 使用试电笔辨别火线时，用笔尖接触被测的导线，手指须接触笔尖 D . 当有人触电时应立即切断电源

下列做法符合安全用电规范的是（）

A . 使用绝缘皮破损的插头 B . 电灯接在火线和控制开关之间 C . 电冰箱的金属外壳接地 D . 用湿抹布擦发光的电灯

下列有关家庭电路的说法正确的是（）

A . 电能表用来测量用户消耗的电能 B . 家庭电路的电压对于人体是安全的 C . 测电笔可以辨别零线与地线 D . 家庭电路中的插座应与照明灯串联

如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是( )

A . 家庭电路中使用的是直流电，电压是220V B . 丁灯的安装及开关的连接是正确的 C . 两孔插座和三孔插座的连接都是正确的 D . 用试电笔正E确接触M和N点时，试电笔的氖管均不发光

据新闻报道，我国因触电导致人员伤亡的事件时有发生。普及安全用电的知识势在必行，请你写出两条生活中安全用电的措施。

小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。

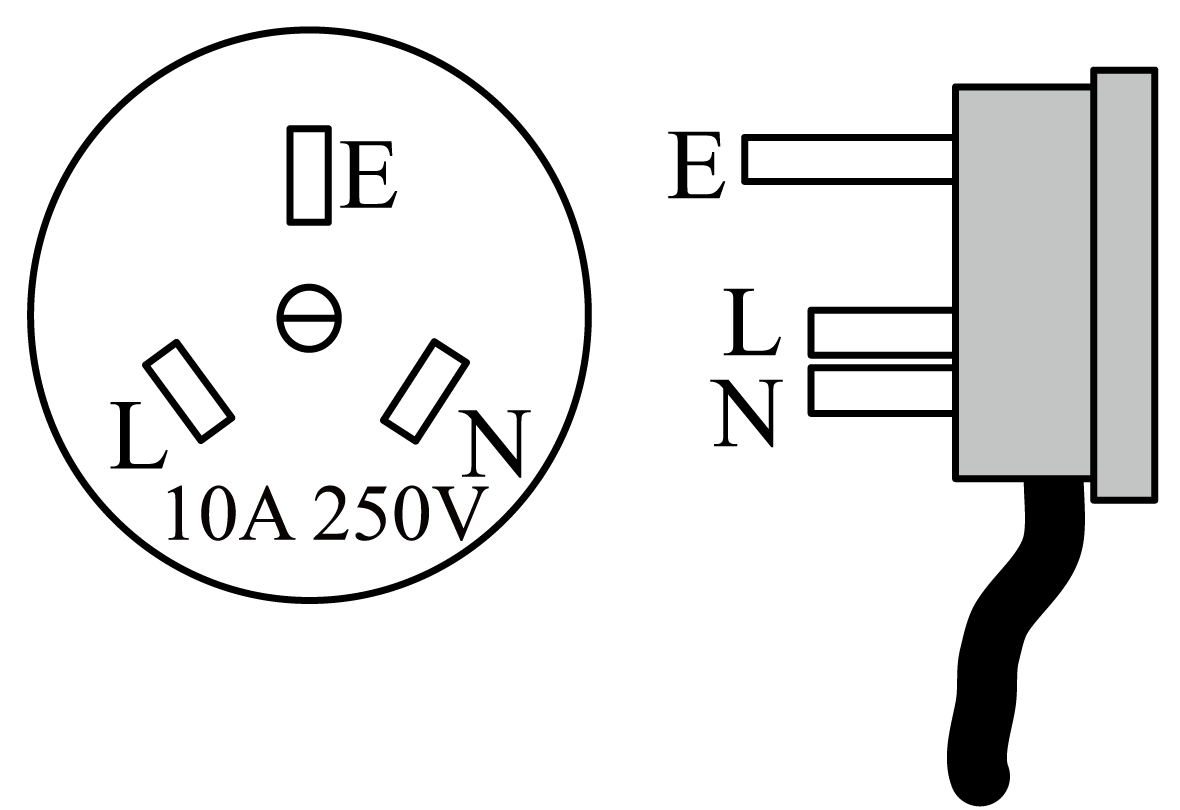

（1）如图所示，他发现自己家洗衣机用的是三脚插头，其铭牌标有“ $\text{[math]}$ $\text{[math]}$ ”字样，其中的“ $\text{[math]}$ ”表示什么意思？
（2）小明同学仔细观察三只插牌，又有新的发现：标有“E”字的插脚比其他两脚稍长一些，他又查看了其他家用电器的三脚插头，也是这种情况。标有“E”字的插脚比其他两脚稍长一些有什么好处？
（3）针对日常生活中浪费电能的现象，请说出一种节约用电的方法。

在一次实践活动中，小军对家中常用的电热水壶（如图甲）进行了探究。这种水壶使用方便，能较快将水烧开。

（1）使用电热水壶，安全至关重要。小军首先认真阅读了使用说明书，并对一些重要的注意事项作出了如下分析，你认为他的分析不合理的是____

A . 电热水壶不能放在燃气灶旁，是为了防止损坏绝缘材料 B . 电热水壶的插头必须接三孔插座，是为了防止短路 C . 水量不超过最大限位，可以防止水烧开后溢出 D . 必须保持插头和电源线干燥，是为了防止漏电造成事故
（2）小军观察电热水壶铭牌（如图乙）后，开始实际操作。他测出，电热水壶正常工作烧开2L水，用时8min。若电费单价为0.5元/kW·h，则烧开这壶水所花的电费为元；
（3）利用铭牌参数和小军测得的数据，若要测出电热水壶的加热效率，除了要知道水的密度、水的末温外，还需知道的两个物理量是；
（4）小军继续对电热水壶的设计和使用说明进行探究，他提出了下列猜想，你认为不合理的是____

A . 观察到加热元件安装在壶身底部而不是其他位置，可能是为了增强加热效果 B . 原理图中指示灯与加热元件是并联而不是串联，可能是因为两者的额定电流相差很大 C . 要求长时间使用后要清除水垢，可能是因为水垢增多，导致加热电阻变大，功率变小
