电功与热量的综合计算 知识点题库

某电动机线圈的电阻为R，正常工作时两端的电压为U，通过的电流为I，则该电动机工作时，输出的最大机械功率为

某品牌电热水壶的铭牌内容如下，根据提供的信息计算：

X牌电热水壶
额定电压	220V
额定功率	1100W
容积	3L
超温保护器	熔断温度110℃

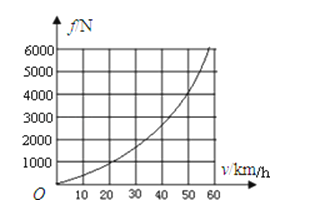

混合动力汽车具有节能、低排放等优点，成为汽车研究与开发领域的重点，某新型混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示，在某次测试中，蓄电池储存的电能为5.12×10⁸J，由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：

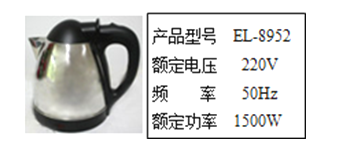

如图所示是小明家的电热水壶及铭牌，他用该电热水壶将1.5kg的水从20℃加热到100℃．

（1）水吸收的热量是多少？〔c_水=4.2×10³J/（kg•℃）〕

（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多少时间？



如图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路图R₁、R₂为电热丝．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如表．不考虑温度对电阻丝值的影响，请回答下列问题：

产品名称	即热式热水龙头
应用场所	厨房、卫生间
额定功率	温水（2200W）
	热水（3300W）
额定电压	220V
额定频率	50Hz
防触电类型	Ⅰ类（最高等级）

如图是某电热暖手宝的主要参数．选用水作为吸热或放热物质，是因为水的较大．已知水的初温15℃（_水=4.2×10³J/（kg•℃），接通电源正常工作6min时暖手宝处于状态（选填“通电加热”或“自动断电”）



CFXB型热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R₀、R为电热丝．当开关S接加热档时，电路的功率为1000W，当开关S接保温档时，电路的总功率为44W，R₀、R阻值恒定不变．

整壶水的质量	2kg
额定电压	220V
加热时的总功率	1000W
保温时的功率	44W

如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：

额定电压	220V
额定加热功率	2000W
容量	1.5L
频率	50Hz

如图所示，是一台家庭常用的电热饮水机，甲表是它的铭牌数据，图乙是它的电路原理图，其中S是温控开关，R₁是定值电阻，R₂是加热电阻．当S闭合时，饮水机处于加热状态；当S断开时，饮水机处于保温状态．

水桶容量	20L
热水箱容量	1L
额定电压	220V
加热功率	440W
甲 保温功率	40W

如图所示是小丽家厨房安装的一个小厨宝，小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出．其相关参数如表所示．

产品名称	储水式小厨宝
额定电压	220V	额定功率	1100W
最高温度	75℃	额定容量	6.0L

有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R₁=R₂=88Ω，均为电热丝，单刀双掷开关S₂可接a或b．

阅读下面的短文，

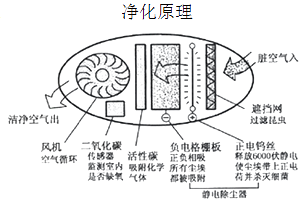

由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图25）是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．

洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高．利用CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR：CADR=

（V表示房间容积；t表示空气净化器使房间污染物的浓度下降90%运行的时间）

某空气净化器铭牌如下表：

规格	额定电压	频率	额定功率	洁净空气量（CADR）
GH﹣2034A型	220V	50HZ	44W	138m3/h

请根据上述材料，回答下列问题：

电动自行车有行驶工作、蓄电池充电两种状态，局部电路图如图所示，断开S后，充电播口可以外接充电器对电池进行充电，电动自行车行驶过程中，其电动机正常工作电压为48V，此时通过电动机线图的电流为5A.电动机线图的电阻是0.5Ω.下列说法正确的是（   ）

在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算。

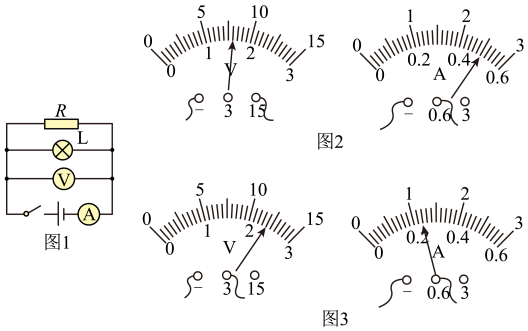

如图所示，小明按图1电路图做实验，闭合开关，两表读数如图2所示，工作10s后，L突然烧断，L烧断后两表示数如图3所示。

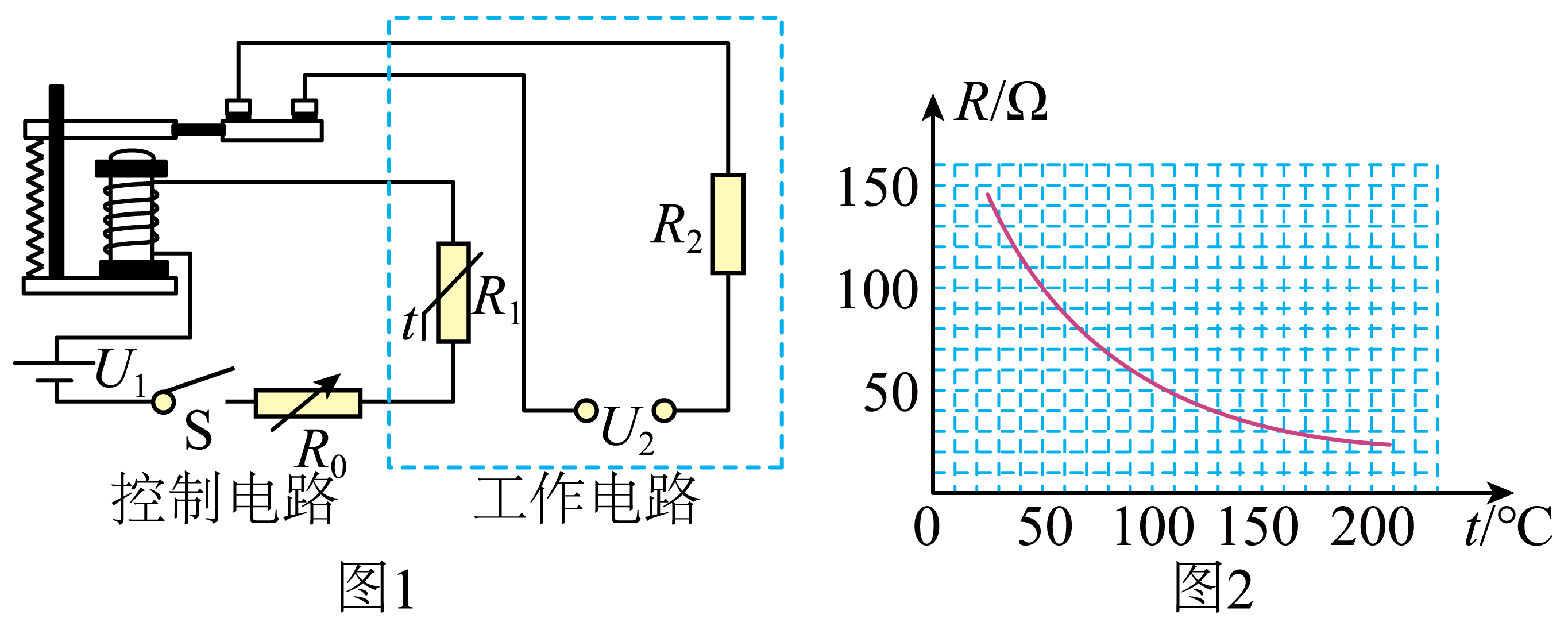

有一种电加热恒温箱，工作原理如图1所示，控制电路由电压为U₁=9V的电源、开关、电磁继电器（线圈电阻不计），电阻箱R₀和热敏电阻R₁组成；工作电路由电压为U₂=220V的电源和电阻为R₂=44Ω的电热丝组成。其中，电磁继电器只有当线圈中电流达到60mA时，衔铁才吸合，切断工作电路；热敏电阻R₁的阻值随温度变化关系如图2所示。

如图所示为一款电水壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R₁、R₂的阻值分别为44Ω、356Ω。该水壶在“加热”挡工作1min产生的热量为J。

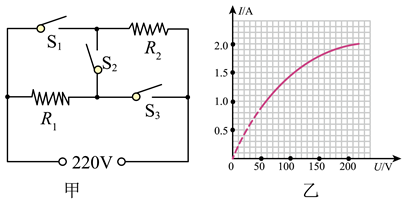

图甲所示为某电暖器的简化原理图，其中R₁、R₂是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图乙所示。已知电源电压为220V，每个电热丝的额定电压均为220V，现要在某卧室使用该电暖器，卧室的容积为50m³ ， 空气的比热容为1.0×10³J/(kg·℃)，空气密度为ρ=1.2kg/m³ ， 假设卧室封闭，请根据图像及以上信息解答下列问题：

某电热取暖器的简化电路如图所示，R₁、R₂为发热电阻。取暖器工作时，通过开关S₁和S₂实现低温、高温的挡位控制。已知高温挡功率为1320W，R₁=55Ω。求：

如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R₁阻值为15Ω，滑动变阻器R₂的规格为“20Ω；1A”，电流表量程为0~0.6A，电压表量程为0~3V，求：
