电功与热量的综合计算 知识点题库

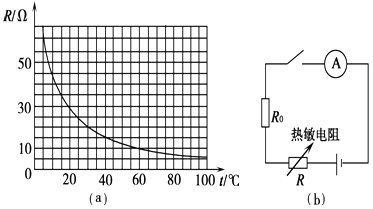

半导体电阻的大小随温度的变化会发生明显的改变，用半导体材料制成的电阻叫热敏电阻．热敏电阻可以用来监控汽车元件温度的变化，如图(a)所示是热敏电阻的阻值随温度变化的规律图，现将该电阻与阻值为50Ω的电阻R₀组成如图(b)所示电路，电源电压为12V，当电流表的示数为0.2A时，热敏电阻的温度为（）

2015年4月21日，重达2.3吨的世界上最大的太阳能飞机“阳光动力2号”降落在南京机场．如图所示，该飞机机身和机翼均采用极轻的碳纤维材料．机翼上安装有高效太阳能电池板，能提供65kW的最大功率，该飞机的最大飞行速度为140km/h．假设飞机停在水平地面时轮与地面的总接触面积为0.1m² ， g取10N/kg．求：

如图所示是小丽家厨房安装的一个小厨宝．小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示．

产品名称	储水式小厨宝
额定电压	220V	额定功率	1200W
最高温度	75℃	额定容量	6.0L

电动机是根据 的原理制成的，一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是 W，这台电动机1min内产生的热量是 J，这台电动机的效率是 .

晶晶的爸爸从商场买回一个电饼铛，在电饼铛的铭牌上标有“220V 1200W”字样．则该电饼铛正常工作1min，消耗的电能是 （　　）

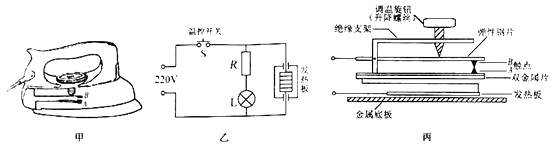

图甲为自动调温电熨斗，图乙为其简化的电路图，图丙为温控开关，温控开关是由长和宽都相同的铜片和铁片紧紧地铆在一起做成的，受热时，由于铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高弯曲得越明显．双金属片触点A与弹性钢片上的触点B原来是相通的，通电后，指示灯L亮（R为限流电阻），发热板发热，使金属底板温度升高．当温度升高到设定温度时，A、B触点分离，电路断开，底板的温度不在升高，随着温度的降低，双金属片逐渐恢复原状，A、B触点又重新接触，电路再次接通，底板的温度又开始升高，从而实现自动控温的目的．

下表是某电炒锅的铭牌，根据表中的信息回答下列问题：用电高峰时，家庭电路中的电压会下降10%，这时电炒锅的实际功率是 W，电炒锅工作45min消耗的电能是 kW•h（保留两位小数）．若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且如图中电能表的转盘正好转了300转，该电炒锅中水的质量为 kg（水的比热容c_水=4.2×10³J/（kg•℃））．

BC﹣65B电炒锅
额定电压	220V
额定功率	1100W
工作频率	50Hz

“节能减排”是当今社会的主题，充分利用太阳能是当今社会发展的需要．太阳能热水器已经走进千家万户，如图所示是小佳家的太阳能热水器．它在晴天利用太阳能集热，在阴雨连绵的天气，则用标有“220V、2000W”字样的电热管对水加热．求：

某品牌电磁炉铭牌部分参数如图所示，现将其接入220V电路中给锅内25℃的水加热5min，锅内的水温度升高到88℃，已知c_水=4.2×10³J/（kg•℃），求：

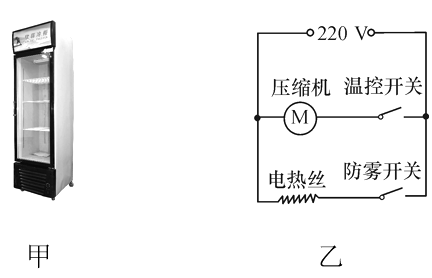

如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：

冰柜总质量	160kg	额定电压	220V
电动压缩机的额定功率	110W	防雾电热丝的额定功率	100W

郑小楚同学将一个“220V  1000W”的电热水器接入示数为“0850.5”的电能表所在的电路中，且电路中只有这一个用电器，正常工作5h后，电能表示数将变为“”，假设电热水器烧水的热效率是84%，正常加热10min后，它可以把质量为 kg、温度为25℃的水加热到100℃；当郑小楚使用该热水器加热水时，他发现水沸腾的温度为99℃，原因是当地的大气压（选填“高于”或“低于”）标准大气压．[c_水=4.2×10³J/（kg•℃）]．

有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×10³J/（kg．℃），g取10N/kg．求：

规格相同甲、乙的两个容器中分别装入了质量相同的纯净水．用额定电压相同，额定功率不同的电加热器1和2分别进行加热，忽略散热，两个加热器都在额定电压下工作，记录数据得到如图所示的水温与加热时间的图象．

某款家用蒸汽挂烫衣机（图甲）的工作原理简图如图乙所示，R₁、R₂为阻值相同的发热电阻，1、2、3、4为触点，S₂为旋转开关，实现关、低档、高档的转换．水箱中一部分水通过进水阀门进入电热杯加热至沸腾，产生的水蒸气通过蒸汽软管从蒸汽喷头喷出，从而熨烫衣服．为了便于移动，它底部装有四个轮子，其一个大轮子与地面的接触面积为3cm² ， 一个小轮子与地面的接触面积为2.5cm² ． 蒸汽挂烫衣机部分参数如表．请解答：

高档发热功率	880W
额定电压	220V
水箱容积	2L
挂烫机净重	4kg

电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图是某型号电压力锅工作电路简图，表中是其部分参数．其中R₁是主加热器，R₂是保压加热器．  接通电路后，开关s自动与触点a、b接通，开始加热．当锅内温度达到105℃时，开关S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被有效利用，水的比热容为4.2×10³J/（kg•℃）．求：

额定电压（V）	220
主加热器额定功率（W）	800
保压加热器额定功率（W）	200
保压温度（℃）	105
最大容积（L）	5

某品牌的电热水壶铭牌如表所示，电热水壶正常工作时，将水壶中的额定容量的水加热至沸腾．已知室温与水的初温皆为20℃，水的比热容c_水=4.2×10³J/（kg•℃），水的密度ρ_水=1.0×10³kg/m³ ．

型号	LL﹣8015
额定电压	220V～
额定功率	1360W
额定频率	50Hz
额定容量	1.0L

近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是J．[空气密度为1.3kg/m³、空气比热容为1.0×10³J/（kg•℃）]．

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．

当1 A的电流通过阻值为50 Ω的电阻丝，产生的热量为250 J，则电阻丝通电的时间为s。

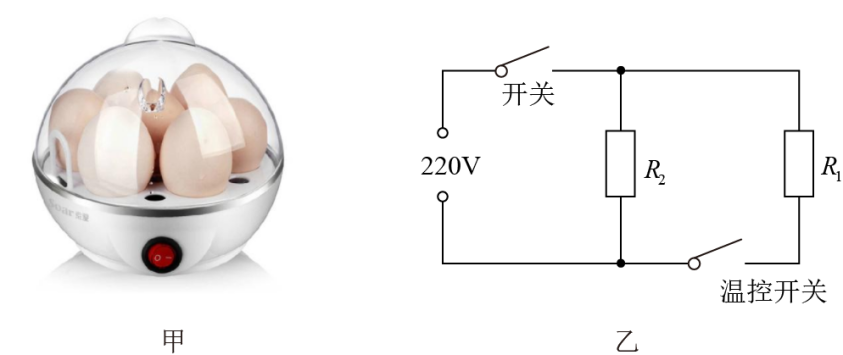

图甲是某款家用蒸蛋器，图乙是其简化原理图，和是供热电阻丝， ， 蒸蛋器的加热功率为 ， 某次使用时向蒸蛋器内加入水，水温升高了80℃后，鸡蛋刚好被蒸熟，此时温控开关自动断开，蒸蛋器处于保温状态，求：
