电功与热量的综合计算 知识点题库

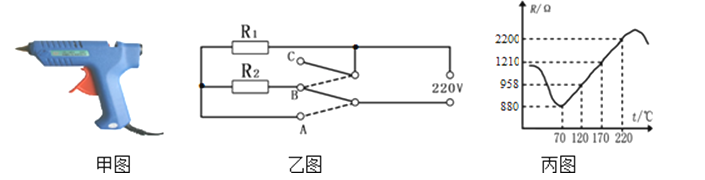

如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有两只相同的PTC（正温度系数）加热元件．其工作电路如图乙所示．扣动扳机能使固体胶条向前挤压，联动开关同时掷向A、B，枪口冒出胶液；松动扳机，联动开关同时掷向B、C．单只PTC元件的电阻随温度的变化图象如图丙所示．求：

“小华用电能表测量家中电热淋浴器的热效率，他将家中其他用电器与电源断开，仅让淋浴器工作，把淋浴器内质量为50kg，初温为20℃的水加热到50℃，加热前后电能表示数如图所示，已知C_水=4.2*10³J/(kg•℃)。求：⑴水吸收的热量；（2）电热淋浴器的热效率.

在进行物理课外实践活动中，晓彤同学进行了用电热水壶烧水问题的研究，他选择了如图型号的电热水壶，经过研究发现在白天和傍晚时（气压不变），使用同一电热水壶装满20℃水烧开所用时间不同，白天需用10min，而晚上却用12min．

（1）请计算该电水壶正常工作10min消耗的电能是多少？

（2）晓彤同学使用了300r/kW•h的电能表在晚上单独烧同样多的水，发现在2min内电能表转盘转过了14圈，计算此时电热水壶电功率，并说明白天和夜晚烧水时间不同的最可能原因是什么？

（3）通过计算和日常经验说明提高烧水效率的可行方法．

电热加湿器工作原理：加湿器水箱中部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩散装置喷入空气中，从而提高空气湿度．下表是某同学设计的电热加 湿器部分参数，其发热电路如图所示，R₁、R₂为阻值相同的发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高档的转换．

额定电压	220V
额定最大发热功率	400W
水箱容积	4L
适用面积	40～60m2

（1）若加热前水温为20℃，电热槽内气压为标准大气压，从加热到沸腾最短时间为3分钟，则电热槽中水的质量是多少千克？（不计热损失，c_水=4.2×10³J/（ kg•℃），结果保留两位小数）

（2）加湿器在低档时的发热功率；

（3）对于需要制冷的室内，电热加湿器会使其气温升高，请提出一条改进的建议．

电动汽车成为未来汽车发展的方向．若汽车所用电动机两端的电压为380V，电动机线圈的电阻为2Ω，通过电动机的电流为10A，则电动机工作10min消耗的电能为多少焦？产生的热量是多少焦？

一度电可以（　　）

电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示．电热器的电热丝（阻值不变）浸没在加热仓的水中产生热量，使加热仓中水沸腾变成水蒸气喷出，增加环境湿度，当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中．

工作电压：220V
工作频率：50Hz
最大运行功率：40W
储水箱容量：2.4L
尺寸：高315mm，底部直径168mm
满水工作时间：高气雾量10h，低气雾量24h

小明家有一个容量为1.2L的自动电热水壶，铭牌上标有“220V 1000W”字样，将其装满初温为20℃的水后接入家庭电路中．小明家的电子式电能表的表盘上标有“3000imp/kW•h”（imp指的是电能表上指示灯闪烁的次数）．求：[水的比热容为4.2×10³J/（kg•℃），外界大气压为一个标准大气压]

有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×10³J/（kg．℃），g取10N/kg．求：

如图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式．某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，求：

如图所示电路，电源电压为9V，保持不变，定值电阻R₀的阻值为20Ω，灯泡L上标有“6V 3W”字样，滑动变阻器标有“20Ω 1A”字样．当开关S₂断开，S、S₁闭合时，调节滑动变阻器使灯泡L正常发光（设灯泡电阻不变）．求：

小丽家新买了一台电热水器，下表是该热水器的一些技术参数．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，（c_水=4.2×10³J/（kg•℃）

型号	FED﹣H50	额定电压	220V
最大水量	50kg	额定功率	2000W

求：

如图甲所一种电热水龙头，图乙是它的内部电路图，旋转手柄可使扇形开关S同时依次接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水，已知R₁、R₂是电热丝，其中R₂=55Ω，该电热水龙头的热效率为90%，已知水的比热容是4.2×10³J（kg•℃），求：

小强家买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c_水=4.2×10³J/（kg•℃），ρ_水=1.0×10³kg/m³ ． 求：

自动电热水壶
型号	WL100F
电源	220V   50Hz
额定功率	1100W
容量	1L

有一种电水壶，其铭牌如下表格，求：

小明的爸爸给自家的小汽车安装了电加热座椅垫如图甲．小明研发发现该座椅垫有“高温”、“低温”、“关”三个档位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：

某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其它用电器，只用电热水器给水加热，一段时间后，可把20kg初温为25℃的水加热至100℃，电能表的示数由图甲示数变为图乙示数。求：

小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。水的温度由20℃升高到50℃．已知c_水＝4.2×10³J/（kg•℃），求：

如图所示的电路中，电源电压恒定，R₁=10Ω。当开关S闭合时，电流表的示数为0.2A，电压表的示数为4V。求：

某型号电热水瓶具有加热、保温、电动出水及干烧断电功能。其简化电路如图所示。S₁是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。S₂是壶壁温控开关,按下时对水加热，水烧开后自动断开，电热水处于保温状态。S₃是电动出水开关，按下时闭合，电磁泵将水抽出。已知电热水瓶保温功率为50W，加热功率为1000W。
