欧姆定律及其应用 知识点题库

半导体材判的导电能力介于导体和绝缘体之间.其电阻受温度影响较大.下图甲是某种半导体材料的电阻随温度变化的关系图象.根据这种半导体材料电阻的特性,小星和他的同学设计了一个电路(如图乙),可以测定某一空间的温度.使用的器材如下:半导体电阻、电源、电流表(0~0.6A).开关,定值电阻R.(阻值为10Ω)、导线若干.

  1. (1) 定值电阻Ro的作用是什么?
  2. (2) 当环境温度为20℃时.电流表的读数为0.2A,求电源的电压.
  3. (3) 电流表的读数为0.4A时,当时环境温度是多少?半导体电阻的电功率是多少?
如图所示,电源电压为6V,变阻器的最大阻值为50Ω,定值电阻R0为10Ω,闭合开关S,左右移动滑片P,则下列说法不正确的是(   )

A . 电流表的最小读数为0.1A B . 电流表的最大读数为0.6A C . R0的最小功率为0.1W D . R0的最大功率为0.6W
把定值电阻R1=5Ω、R2=10Ω串联后接入电源电压恒为U的电路中,如图所示,闭合开关,测得R1两端电压U1=3V,

求:

  1. (1) 通过R1的电流;
  2. (2) 电源电压U;
  3. (3) R2消耗的电功率.
小峰想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值.小峰选择了满足实验要求的电源(电压保持不变)、电流表,并连接了实验电路,如图所示.请你帮助小峰完成实验.

⑴闭合开关S1、S2 , 读出电流表的示数I1

⑵闭合S2 , 断开S1 , 读出电流表的示数I2

则待测电阻的表达式为:Rx=

新型电饭锅采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示.R1和R2均为电热丝,S、S1都闭合时为加热烧煮状态,S闭合、S1断开时为保温焖饭状态.煮饭时,把电饭锅接入220V电路中,在电饭锅工作的30min内,电路中总电流随时间变化的图像如图乙所示.求:

  1. (1) S和S1都闭合时电饭锅的电功率;
  2. (2) 电热丝R2的阻值;
  3. (3) 这30min内电饭锅产生的热量.
如图所示的电路中,电源电压不变,闭合开关S1、S2 , 电压表示数为U1;接着只断开开关S2 , 此时电压表示数为U2 , 若已知U1U2 = 5∶3,则电阻R1R2的阻值之比是(    )

A . 3∶2 B . 2∶3 C . 1∶2 D . 5∶3
图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片且跟金属滑杆相连接,滑杆可以绕固定轴O转动,另一端固定一个浮子。电流表示数越小,滑动变阻器连入电路的阻值和油箱内油量的情况是(  )

A . 阻值越小,油量越少 B . 阻值越小,油量越多 C . 阻值越大,油量越少 D . 阻值越大,油量越多

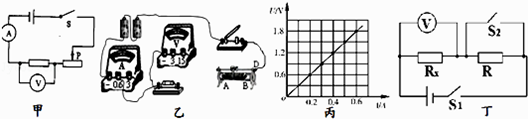

某同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验。

  1. (1) 根据图甲,将图乙中的实物电路连接完整。
  2. (2) 正确连接电路后,闭合开关。①若发现电流表和电压表的示数都很大,这说明小华在实验操作上存在的问题是;②若电压表示数约为3V,但无论怎样移动变阻器滑片,电流表示数始终为0,则电路中出现的故障可能是
  3. (3) 排除以上故障后,调节滑动变阻器,把测量的几组数据描成如图丙所示的图象,则该电阻的阻值R=Ω;
  4. (4) 若将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡,若要测出该小灯泡的额定功率,则原实验电路中必须改变的是_______;
    A . 电源电压 B . 电压表量程 C . 电源电压和电压表量程
  5. (5) 完成上述实验后,小明还想测量一段电炉丝的电阻Rx,可是在连接电路时,发现电流表和滑动变阻器都已损坏。于是小明就利用刚才已测得的定值电阻R,重新设计并连接了如图丁所示的电路,电源电压未知且恒定不变。

    请把下列实验步骤补充完整:

    步骤1:只闭合开关S1 , 记下电压表的示数为U1

    步骤2:

    电阻表达式(用物理量的符号表示):Rx=

如图所示,电源电压保持不变,R1为定值电阻,小灯泡L的电阻不随温度变化,下列说法正确的是(   )

A . 只闭合S1 , 滑片P向右滑动,电压表示数变大,电流表示数变小 B . S1、S2、S3 都闭合时,电路总功率最小 C . 滑片P置于最左端,先闭合S1 , 再闭合S2 , 电压表无示数,电流表示数变大 D . 只闭合S1 , 滑片P向右滑动,滑变的电功率可能减小
当某导体两端的电压是6V时,通过的电流是0.3A,当该导体两端的电压减小到3V时,通过它的电流为A,此时该导体消耗的电功率为W。
如图所示,电源电压保持不变,电阻R1=20Ω,闭合开关,电流表的示数为0.3A。断开开关,把电阻R2并联在R1两端,再闭合开关,电流表示数变化了0.5A。求:

图片_x0020_100019

  1. (1) 电源电压U;
  2. (2) R2的阻值。
两个电阻分别标有“3V 0.3A"和“6V 0.2 A”字样,若把它们串联接入同一电路中,在保证不损坏电路元件的情况下,电源两端的最大电压是(   )
A . 9V B . 3V C . 6V D . 8V
由并联电路的电流关系 I=I1+I2 , 可知,支路中的电流 I1、I2 都是干路中电流 I 的一部分,请结合如图试用学过的知识推导出分电流I1、I2与分电阻R1、R2之间的关系:I1:I2=R2:R1

图片_x0020_100035

如图是有两个量程的电压表,当使用a、b两个端点时,量程为0~3 V;当使用a、c两个端点时,量程为0~15 V,已知电流表的电阻Rg为500 Ω,满偏电流Ig为1 mA,则电阻R1Ω

图片_x0020_807091544

图甲中标有“2.7 V”字样小灯泡的电流电压关系如图乙所示。定值电阻R1=10Ω。R2由三段材料不同、横截面积相同的均匀直导体EF、FG、GH连接而成(总长度为35cm),其中一段是铜导体,其电阻可忽略不计,另两段导体的阻值与自身长度成正比,P是与R2接触良好并能移动的滑动触头。小灯泡正常发光时电阻为Ω;若只闭合S、S1时,电流表示数I与P向左移动距离x之间的关系如图丙所示,导体GH间电阻为Ω;若只闭合S与S2 , 为确保灯丝不被烧坏,滑片P向左移动距离x的变化范围

图片_x0020_696355326

将标有L1“6V 3W”和L2“6V 9W”的两盏灯串联在电路中,并使其中一盏灯正常发光,则加在电路两端电压是V;此时灯L1的实际功率为
如图所示的电路,电源电压U保持不变,R1和R2为定值电阻,R3为滑动变阻器。闭合开关S,断开开关S1 , 并将开关S2置于α,R3的滑片P置于最右端,此时电压表V1示数为8V,电流表A示数为0.4A。调节滑片P至最左端,发现电压表V1示数为2V,电流表A示数为0.1A,然后保持滑片P位置不变,再闭合开关S1 , 并将开关S2调至b,此时电流表A的示数为0.08A。求:

  1. (1) 电源电压和R1的阻值;
  2. (2) R3和R2的阻值。
如图所示的电路中,电源电压不变,定值电阻R1、R2的阻值不变,当两表均为电流表时,断开开关S时,甲、乙两电表的示数之比为2︰5,则R1︰R2。然后将甲、乙两电表换成电压表,闭合开关S,两电表示数U︰U

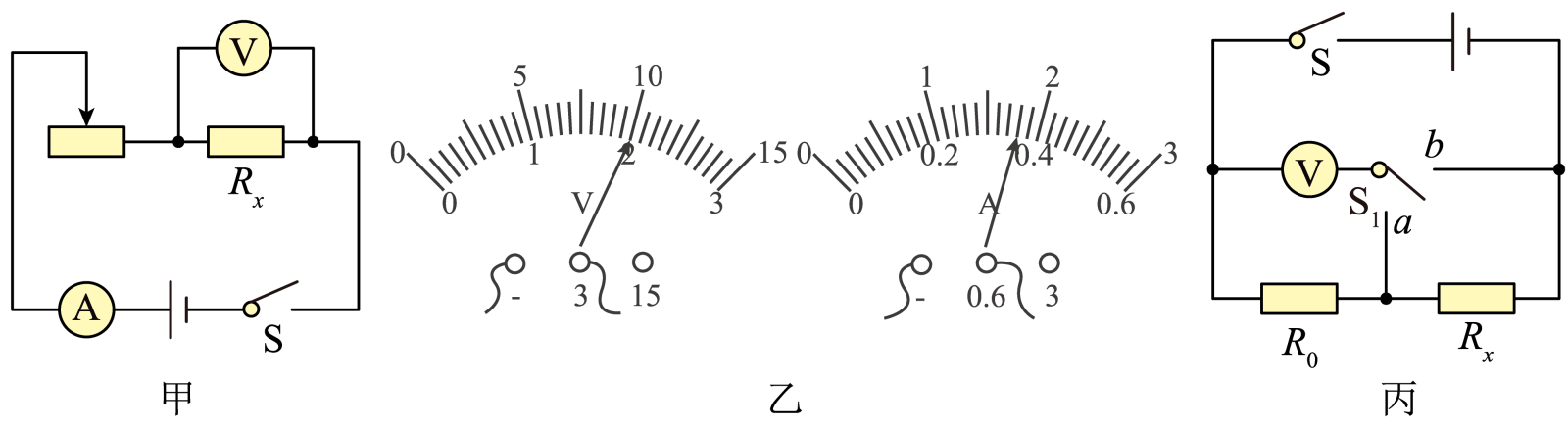

物理兴趣小组的同学们在实验室自选器材测量未知电阻Rx的阻值,小组设计了如图中所示的电路图进行实验:

  1. (1) 根据电路图连接好电路后闭合开关进行测试,电压表与电流表的示数如图乙所示,则该电阻的阻值为Ω(结果保留一位小数),小组B设计了如图丙所示的电路图进行实验(R0阻值已知)。
  2. (2) 实验步骤如下:(请将空白处补充完整)

    ①闭合开关S、S1接b,读出电压表示数为U1

    ,读出电压表示数为U2

    ③则未知电阻Rx=

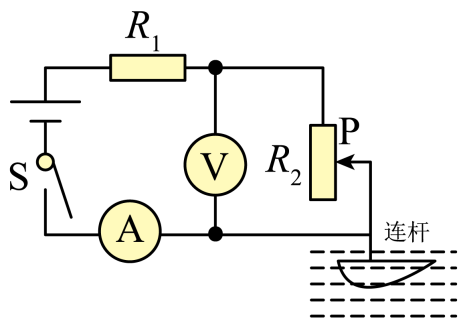

如图所示是项目学习小组设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器R2的滑片P上下移动,电源电压保持不变,R1是定值电阻。闭合开关S,当水流的速度变大时,下列有关分析正确的是(   )

A . 滑动变阻器的阻值R2变小 B . 电压表的示数变大 C . 电压表与电流表示数的比值不变 D . 电路消耗的总功率变大
