欧姆定律及其应用 知识点题库

如图为一台两挡式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：

如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（　　）

如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R 的阻值为（   ）

某家用电器的部分电路如图所示，已知R₁=12Ω，R₂=6Ω，当S闭合时，此部分电路的总电阻是Ω，S闭合前后电流表的示数之比是．

小明利用如图所示的电路“探究电压一定时，电流跟电阻的关系”．已知电源电压为6V且保持不变，实验中依次将电阻箱R的阻值调为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω．实验时，小明将电阻箱的阻值调为5Ω后调节滑动变阻器的滑片P，使电压表示数为3V，记下电流表示数，然后将电阻箱阻值调为10Ω继续实验．为了能够完成整个实验，他可选用的滑动变阻器的阻值范围为（   ）

以下是对欧姆定律表达式的几种理解，其中正确的是（　　）

利用伏安法测量电阻时，由于电表本身电阻的影响，造成测量结果有误差．现采用图所示电路，能较准确的测量R_x的阻值，已知A、B之间的电压U保持不变．当S接通a时，电压表示数为10V，电流表示数为0.2A，当S接通b时，电压表示数为12V，电流表示数为0.15A，则待测电阻R_x的阻值为（  ）

如图所示的电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R₂的阻值是Ω，将滑动变阻器R₁的滑片向右移动，电流表示数变，电压表示数变.

两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为；将它们并联接入电路中，通过甲乙两电阻的电流之比为。

一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是Ω。若合金线的两端电压增至16 V时，它的电阻是Ω，这时若要用电流表测量它的电流，应选用量程为A的电流表。

如图所示，电源电压保持不变，开关S闭合后，灯泡L₁、L₂都能正常发光，甲、乙两只电表的示数之比为3：5，则L₁、L₂的额定功率之比是（   ）

在如图所示的电路中，电源电压保持不变，电阻R₁的阻值为20Ω．闭合开关S，电流表A₁的示数为0.3A，电流表A₂的示数为0.2A．求：

南开中学物理兴趣小组设计了如图甲所示的电路，电源为电压可调的学生电源，R为20Ω的定值电阻，小灯泡L上标有“6V 1.2W”。小组根据记录的电流表和电压表的示数，描绘出如图乙所示的I﹣U关系图。把电源电压调为2V时，干路电流为A；调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W。

如图所示为一种保温电热水壶的电路示意图,烧水时,开关S₂处于状态,若电热水壶烧水时消耗的功率为1000W,则电阻R₁为Ω．如果保温状态下电热水壶消耗的功率是烧水时的 ,则电阻R2消耗的功率为W．

如图所示，电源电压U=3V且保持不变，当S₁、S₂都闭合时，电流表示数为0.3A；当S₁闭合，S₂断开时，电流表的示数为0.2A，则定值电阻R₁的阻值为Ω。

如图所示，电源电压恒为6V，电压表的量程为“0~3V”，电流表的量程为“0~0.6A”，滑动变阻器的规格为“24Ω  1A”，灯泡标有“3V  1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（   ）

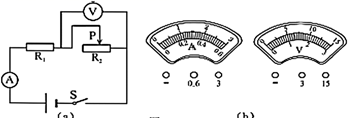

在图(a)所示电路中，电源电压为24V且保持不变，滑动变阻器R上标有“50Ω 1.5A”字样，电表的表盘如图(b)所示。闭合开关S后，电流表A的示数为0.7A，电压表V的示数为10V。求：

如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R₀的阻值为30Ω，电压表的量程为0～9V。湿敏电阻R的阻值随湿度R_H变化的关系图像如图丙所示。则在电路安全工作的前提下，请计算出：

如图所示的电路中，R₁=30Ω，R₂=60Ω，闭合开关S后，电流表的示数为0.1A。求：

如图所示电路，电源电压恒定，三个小灯泡的规格完全相同，当开关S闭合后，三个小灯泡都发光，通过小灯泡L₁、L₂和L₃的电流分别为I₁、I₂和I₃ ， 两端的电压分别为U₁、U₂和U_{3 ，} 不考虑温度对灯丝电阻的影响，下列有关三个小灯泡的电压、电流的关系正确的是（   ）
