电路的构成及电路图 知识点题库

（1） 实验中干电池的作用是，导线的作用是．

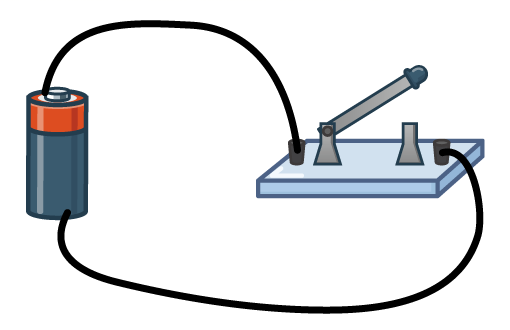

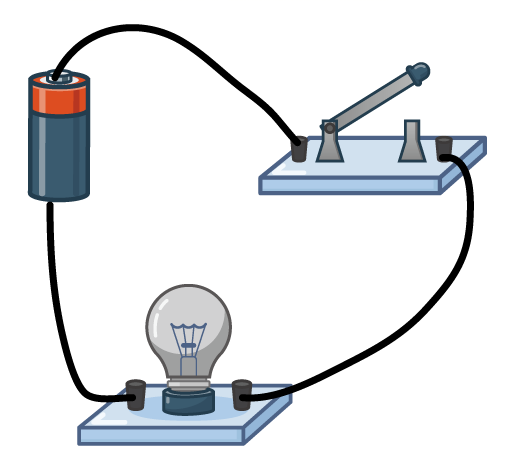

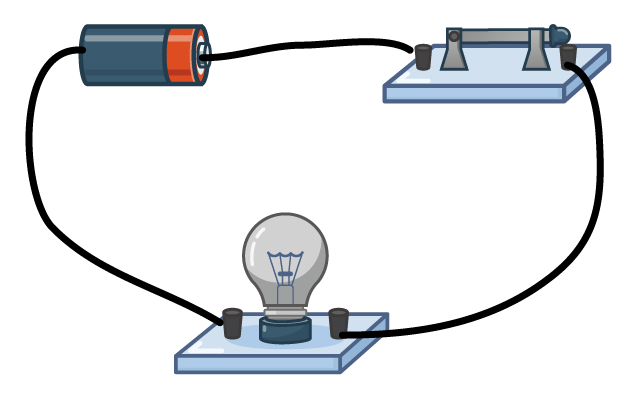

（2） 观察小灯泡结构后，老师让同学们只用一根导线就可以点亮小灯泡，同学们设计了如图的电路，小灯泡能够发光的是图，造成短路的是图，断路的是图．

（1） 在连接电路时发现，还缺少重要一个元件，他应该在电路中再接入的元件是．

（2） 为粗略判断a、b两点间接入导体电阻值的大小，可观察灯泡的亮度，灯泡越亮，表示接入电阻值越．

（3） 另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为同学的改进更好一些，理由是：．

（1） 出发前，给汽车蓄电池充电，蓄电池相当于（选填“电源”或“用电器”），充电过程中能量转化是．

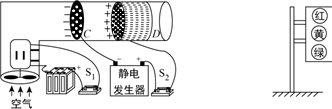

（2） 小星爸爸打开了空气净化器，其原理如图所示．闭合开关 、 后，风扇旋转吸入含有颗粒物空气，当颗粒物质接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有的性质；当颗粒物快速通过光洁金属网 后，会带上负电荷，然后被带有正电荷的棉芯 吸附住，这是因为．

（3） 小星发现，汽车在转弯前，爸爸拨动转向横杆，汽车同侧前后两个转向灯同时亮、同时灭，但其中一个损坏时，另外一个仍能正常工作，则前后两个转向灯的连接方式为，转向杆相当于电路中的（选填“电源”、“开关”或“用电器”）．

（4） 经过十字路口时，交能指挥灯有序指挥车辆和行人，路口交通指示灯是（选填“串联”或“并联”）的．小星还发现，有时红灯快结速时黄灯也同时亮了，此时电路中的总电流（选填“变大”、“不变”或“变小”）．

（5） 小星发现轿车的驾驶位和副驾驶位都没有安全带提醒电路，若汽车点火开关 未接通，电路不工作． 接通后，只要有人坐在其中一个座位上，座位下对应的动合开关 或 受力后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关 或 断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（   ）

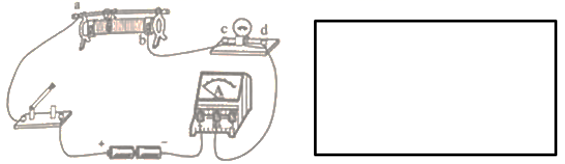

（1） 在方内画出实物图对应的电路图

（2） 闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是否正确?依据是

（3） 小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因.请在图中补充完整用电压表测ab接线柱间的电压时的实物图。

测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。

	Uab/V	Ucd/V	电流表示数I/A	看不到灯亮的原因
情况一	2.10	0	0.30
情况二	2.20	0.40	0.14

情况二中，看不到灯亮，通电10s灯消耗的电能为J.

（1） 如图甲所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受力示意图。

（2） 如图乙所示，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向，标出折射角。

（3） 在图丙虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。

（1） 电池：；

（2） 灯泡：；

（3） 单刀单掷开关：；

（4） 电动机：。

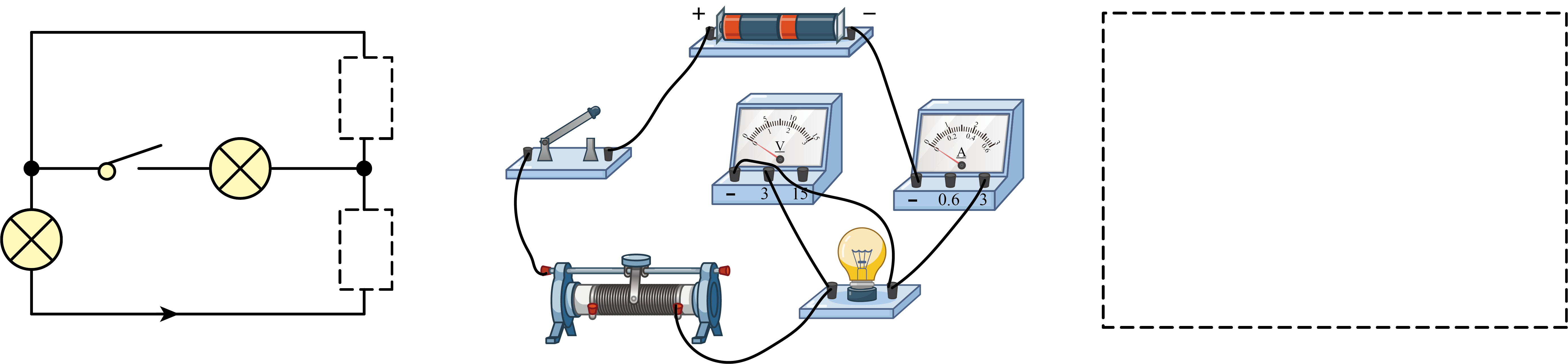

（1） 如图中，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路，并使电路中的电流方向如图中箭头所示。

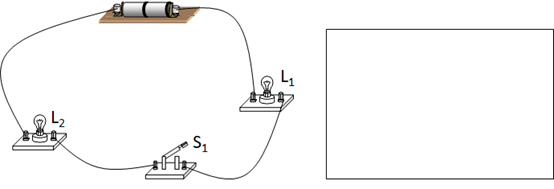

（2） 根据如图的实物图，在虚线框内画出对应的电路图。
