电路的构成及电路图 知识点题库

在下列器件中，全部为用电器的是（　　）

在电路中，提供电能的是 ，消耗电能的装置是 ．

如图所示的电路中，哪个电路是正确的（   ）

如图所示电路中，甲、乙是两只电表（电流表A或电压表V），闭合开关后，两灯均能发光，则在图中画出甲乙分别是什么表．

如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于电路元件中的，它和所控制的电灯是联在电路中；房间里的电灯、电视等用电器之间是联的．

如图所示，开关S闭合时，可能发生的现象是（   ）

在图的电路中，当两个开关都闭合时，两灯都能正常发光，请根据电流的方向，分别在方框中填入电流表或电池的符号．

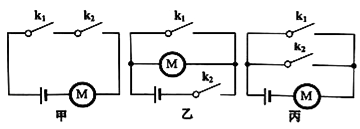

在电路设计比赛中，晓宇设计的是防盗电路，触发k₁或k₂的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图中的 图； 在晓月设计控制电路中，k₁和k₂是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的图．

如图所示，图中箭头表示接好电路闭合开关后电流的方向，甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种，且开关控制整个电路．则根据电流的方向可知（ ）

如图甲有三根绞在一起的电线，可以用如图乙所示的“测通器”把它们区分开。先把A、B连在一起时，将“测通器”连接在D、F两端，灯泡发光；再把B、C连在一起时，将“测通器”连在D、E两端，灯泡发光。则（    ）

在图中，在电源、电流表、电压表三个元件中选择两个，并将其符号正确填进电路的空缺处。要求电键S闭合后：①电流方向如图所示；②向右移动滑动变阻器的滑片P，电表的示数变小，小灯亮度变小。

有一款新型充电宝带有手电筒功能，手电筒的LED灯发光时，充电宝相当于电路中的，手电筒的LED灯是用材料制成的。

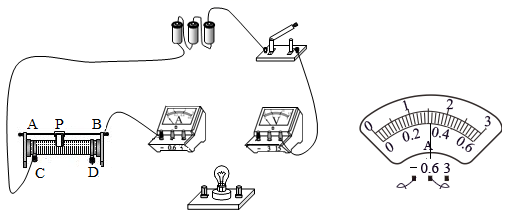

某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．

给手机充电时，手机会发热，此时手机相当于电路中的 ，此过程中，除了把电能转化为 能，还有一部分转化为内能，这是通过的方式改变内能的；手机通话过程中，是通过来传递信息的。

实验室内所用导线很短，导线的电阻忽略不计。但长距离输电需要两条输电线，输电线的电阻则不能忽略不计。当输电线某处发生短路时，整个输电线路的电阻会发生改变。已知每米输电线的电阻是0.01Ω。请你利用学过的电学知识，在下面的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障。

如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是联；用移动电源为手机充电时，手机相当于电路中的。

请回答下列各题：

在电路中提供电能的是，消耗电能的是。如图所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入，还需要。

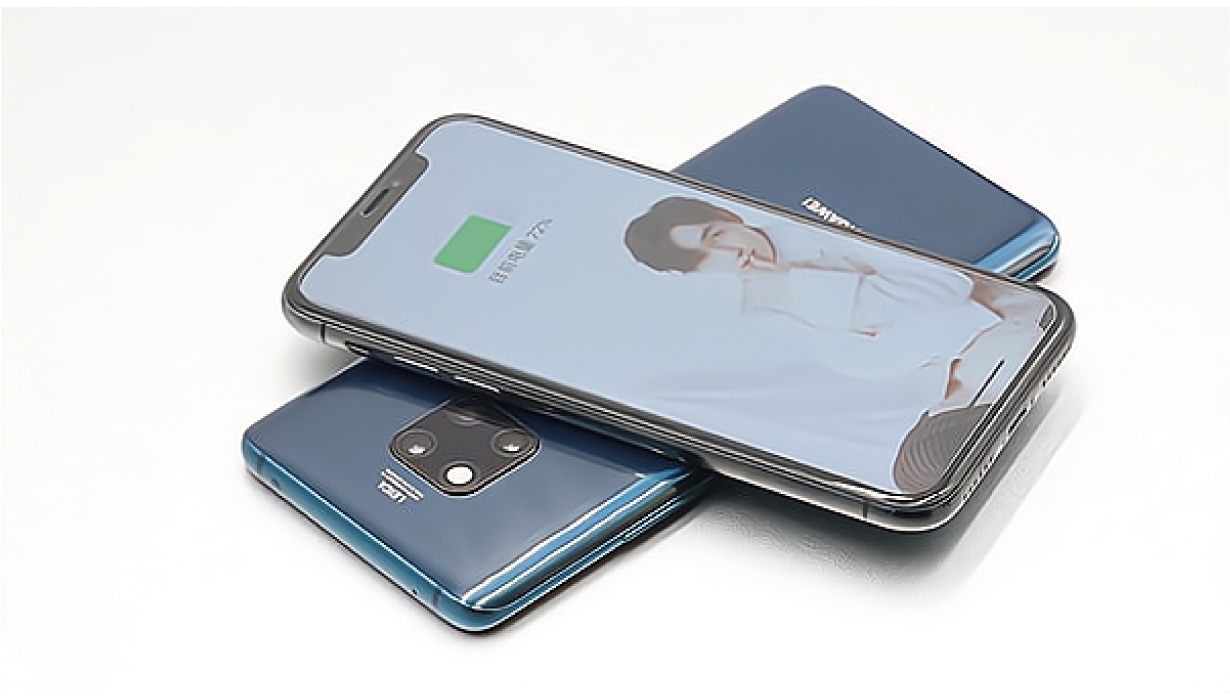

华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的，另一架手机相当于电路中的。

2020年11月，国务院办公厅印发《新能源汽车发展规划》，提出新能源汽车发展战略计划。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是（   ）
