为了探究光反射时的规律,某同学将一个平面镜放在水平桌面上,再把纸板ENF放置在平面镜上,如图甲所示

  1. (1) 正确操作实验,并在纸板上记录每次光的径迹,如图乙所示。取下纸板,接下来进行的操作是,将数据记录在表格中,并比较
  2. (2) 纸板ENF是用两块纸板连接而成的,这样做的目的是
如图甲所示,光会聚于b点,在虚线区域内放A透镜后,光会聚于主光轴MN上的c点;



  1. (1) 在虚线区域内换放B透镜后,光会聚于主光轴MN上的a点。完成乙图光路。
  2. (2) 现爱米想进一步探究凸透镜成像的特点,应选择(选填“A”或“B”)透镜。
  3. (3) 爱米选择好透镜后在光具座上进行实验:当物体距离透镜8cm时,在透镜另一侧光屏上成一清晰放大的实像;若保持物体与光屏的位置不变,把透镜向光屏方向移动2cm,在光屏上又成一清晰缩小的实像。当物体距离透镜4cm时,成像。在照相机、投影仪和放大镜中,成像情况与此类似的是
关于光现象,下列说法中不正确的是(   )
A . 开凿隧道时用激光束引导掘进机,利用了光的直线传播 B . 漫反射不遵守光的反射定律 C . 自行车尾灯是靠光的反射来引起后方车辆司机注意的 D . 雨后出现彩虹是光的色散现象

  1. (1) 如图所示,请画出激光束从三棱镜折射人空气时,法线的位置和折射光线的大致位置;

  2. (2) 深蹲运动是靠腿部肌肉收缩产生动力,克服人体上部的重力G,从而达到锻炼目的(如图甲)。图乙是将人体抽象为杠杆的示意图,O为支点,请在图乙中画出G的示意图及其力臂L(A点为人体上部的重心)。

请按要系求完成下列实验。
  1. (1) 小曹同学学利用图甲所示的装置探究“平而镜成像的特点”,应选择较选填(“厚”或“薄”)的玻璃板作为平面镜进行实验:实验中,发现地馆的像不能用光屏承接,说明平面镜所成的像是路像(选填“实”成“虚”);图乙的白纸上记录了多次实验中蜡蚀和像的位置沿者镜面所在的虚线对折,像和蜡烛的位置恰好重合,说明像和物体到平面镜的距离

  2. (2) 小墙同学利用图甲的装置完成观察水的“沸腾”实验。某时刻温度计如图乙所示,示数为C;水沸腾后,水中的气泡在上升过程中大小变化与图丙中(选填“A”或“B”)一致:将酒精灯撒去,水会停止沸腾,说明水沸腾的过程需要热(选填“吸”或“放”)。

如图所示,请画出入射光线经过凹透镜后的光线。

图片_x0020_100016


  1. (1) 如图所示,请将下列光路图补充完整。

  2. (2) 在图中画出AB在平面镜中所成的像A′B′。

  3. (3) 从空气射向水面的入射光线,在水面发生反射和折射现象,如图所示,给出了反射光线,请你 在图中画出入射光线和大致的折射光线。

汽车上的倒车雷达是利用(选填“超”或“次”)声波工作的;银行里的验钞机是利用(选填写“红”或“紫”)外线工作的;实验室中的显微镜是利用(选填“凸”或“凹”)透镜工作的。
阅读《有趣的颜色屋》,回答下列问题。

有趣的颜色屋

中国科技馆里有一个很有趣的颜色屋(如图),屋内摆放着各色物品:红色的沙发和果汁、绿色的茶几和灯罩,墙上分别是红、蓝、绿、白的“光影之绚”四个大字。房间内灯光的颜色会在白色、红色、蓝色、绿色之间变化,你会看到家具、地板和墙壁上的字在不同颜色的灯光照射下,呈现出不同的色彩。

牛顿发现,颜色不是物体固有的特性,而是光经过物体表面吸收和反射之后,我们看到的反射的光。比如,红色不是苹果本身带有的,而是苹果表面将其他颜色的光吸收掉,反射的光的颜色被我们的眼睛所接收,大脑识别是红色的,所以我们看到的苹果是红色的。光在传播过程中可能被反射,也可能被散射。红、橙、黄、绿、蓝、靛、紫七种色光中红光波长最长,紫光波长最短。光在空气中传播时,会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物。当光照射到这些微小的障碍物上,障碍物会将光的一部分能量散射出去,而另一部分能量穿过障碍物继续向前传播。散射出去的能量占多大比例与光的波长有关,波长越短,被散射出去的能量越多,穿过的能量越少。在相同条件下,红、橙光被散射出去的能量少,而穿过的能量多,可以传到较远的地方,因此用红灯表示停止和危险的信号,可以使车辆和行人在远处就能发现,及早做好准备。雾天行车,车上要开黄色的雾灯,也是这个道理。太阳光中蓝光被微小尘埃散射要比红光强十倍以上,因此天空呈浅蓝色,是大气散射太阳光的结果。

图片_x0020_100049

  1. (1) 红光波长在630nm至780nm之间,630nm=m。
  2. (2) 我们看到绿色的树叶,是因为树叶(选填“吸收”或“反射”)绿色的光。
  3. (3) 当光照射到微小障碍物上时,在红、橙、黄、绿、蓝、靛、紫七种色光中,光被散射出去的能量最少。
“一河诗画,满城烟花”,浏阳国际烟花节的焰火惊艳全球。下列说法中正确的是(   )
A . 焰火属于自然光源 B . 焰火燃放有烟生成,这是一种物态变化 C . 先看到焰火后听到爆炸声,说明声速比光速快 D . 焰火把人影照在地面上,人影是光沿直线传播形成的
如图所示,一条光线经过平面镜反射后,竖直向下射入深井中.请在图中画出平面镜,并标出法线.

某学习小组做“探究凸透镜成实像的规律”实验,他们在光具座上固定焦距为f 的凸透镜,取高度h为8厘米的物体进行实验。调节好实验装置后,他们分别取不同的物距u、并移动光屏找像,每次都使光屏上的像最清晰,将相应的像距v、成像情况记录在表中。

实验

序号

物距u

(厘米)

像距v

(厘米)

像高h ′

(厘米)

实验

序号

物距u

(厘米)

像距v

(厘米)

像高h ′

(厘米)

1

32.0

14.4

3.6

4

19.0

21.1

8.9

2

25.0

16.7

5.3

5

15.0

30.0

16.0

3

22.0

18.3

6.7

6

12.0

60.0

40.0

  1. (1) 分析比较实验序号1~6数据中物距u、像距v及成像的变化情况,可得出的初步结论是:凸透镜成实像时,
  2. (2) 分析比较实验序号1、2或3数据中物距u与像距v的大小关系及成像情况,可得出的初步结论是:凸透镜成实像、且时,所成的像是缩小的。
  3. (3) 通过进一步分析比较表中物距与像距之和及成像情况,他们提出了一个猜想:“当物距与像距之和最小时,可能会成等大的实像”。

    (a)这么猜想的依据是:

    (b)为了验证该猜想,他们应将物距设定在厘米的范围内继续进行实验。

如图所示,O为凸透镜的光心,F为凸透镜的两个焦点,请在图中画出光源S经凸透镜所成的像S′.

如图,池塘边的人看到水中有发光点S的像,请完成人看到水中的像的光路图。

小明同学在“探究平面镜成像特点”时,选取两段相同的蜡烛甲和乙,点燃玻璃板前的蜡烛甲,并移动玻璃板后的蜡烛乙,使它与蜡烛甲在玻璃板里的像重合,如图所示以下说法错误的是(   )

A . 平面镜成像过程中,遵循光的反射定律 B . 如果玻璃板放斜了,就不能成像 C . 如果玻璃板放斜了,所成的像大小不变 D . 在乙处放置光屏,不能承接到蜡烛甲的像
下列是物理中的相关实验,请补充完整。

  1. (1) 如图甲所示的课本实验,当收音机播放音乐时,可以看到烛焰随着音乐节奏在晃动,这主要说明 ;把纸屑放在喇叭上,当喇叭播放音乐时,纸屑会随着音乐而跳动,这说明
  2. (2) 如图乙实验中向外抽气,听到手机发出的铃声 ,可以推出
  3. (3) 图丙是用碘锤来观察碘的升华和凝华的实验,有A、B两种加热方式:A.酒精灯直接加热;B.放在开水中加热。应使用 (填序号)加热方式,该过程中碘从固态变为 态;(碘的熔点为113℃)
  4. (4) 如图丁所示,EF为平面镜,OA为反射光线,ON为法线,反射角∠NOA等于45°。已知∠BON等于30°,∠CON等于45°,∠DON等于60°。与反射光线OA对应的入射光线是
青岛市举办的“健康青岛——环栈桥健步走”活动中。小程和小雨并肩通过栈桥,前一半路程以3 m/s的速度慢跑,后一半路程以2 m/s的速度快走。则下列说法正确的是(   )
A . 通过栈桥时小程和小雨之间相对静止 B . 他们在海面的倒影是光的折射形成的 C . 他们看到水中的鱼儿是光的反射形成的 D . 他们通过栈桥的平均速度是2.5 m/s
如图是小明在做“探究平面镜成像特点”的实验装置。在此实验中:

  1. (1) 为了便于确定像的位置,小明最好选用 (填“平面镜”、“薄透明玻璃板”或“厚透明玻璃板”)来进行实验。
  2. (2) 实验中选用两只完全相同的棋子A、B,其目的是为了比较像与物的 关系。
  3. (3) 小明在实验中,发现看不清棋子的像,这时,可以用手电筒照亮 (填“A一侧”或“B一侧”)。
  4. (4) 当棋子A远离玻璃板时,棋子A的像的大小 (填“变大”、“变小”或“不变”),若在棋子A的像的位置上放一光屏,光屏上 (填“能”或“不能”)呈现出像。
  5. (5) 若将玻璃板绕底边向棋子B一侧翻转90°,则在此翻转过程中,棋子A顶端与其像之间的距离变化情况是

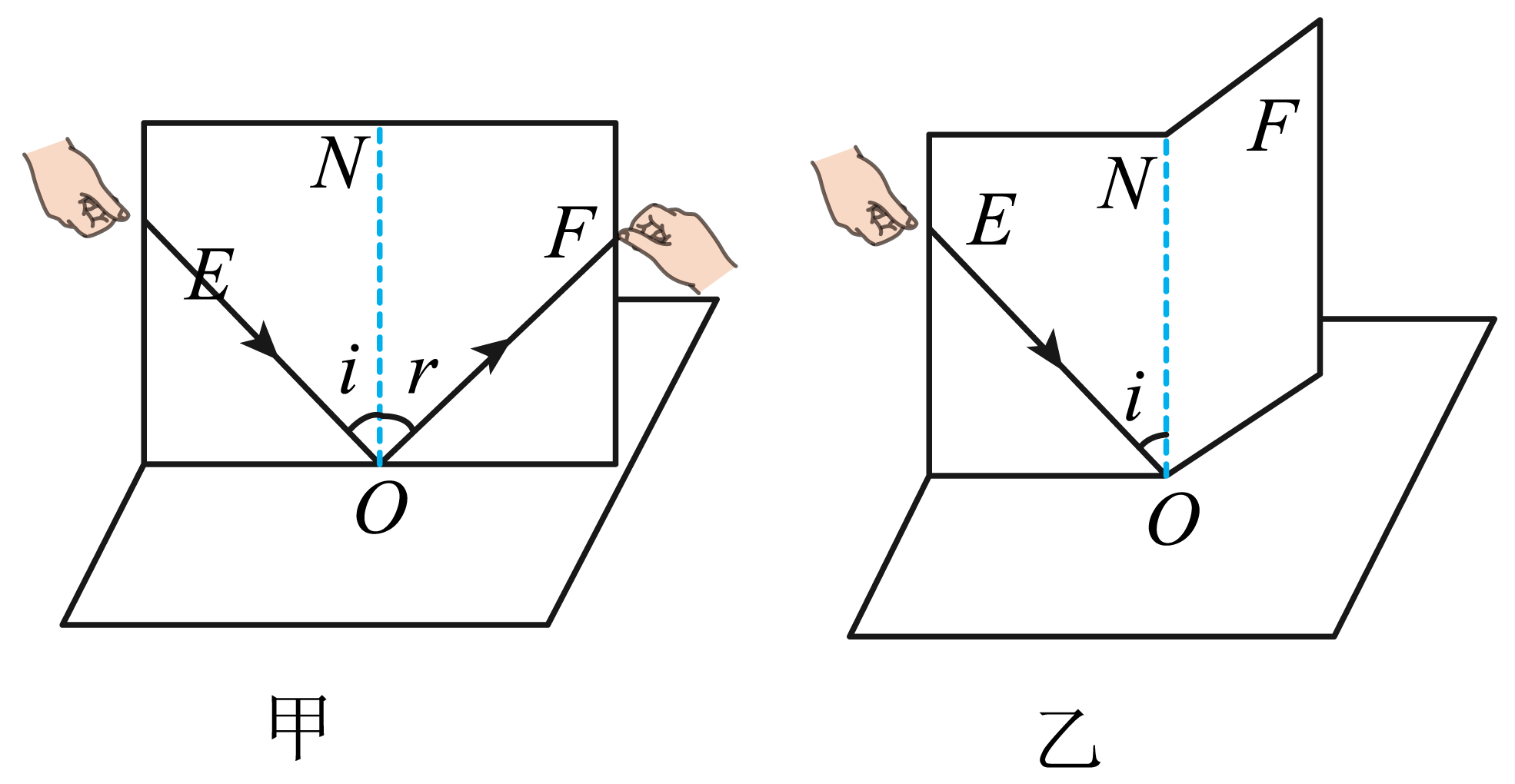

  1. (1) 在探究“光反射时的规律”实验中,如图甲小华在纸板上用笔描出入射光EO和反射光OF的径迹,接着她把纸板NOF向前折或向后折(如图乙),在纸板上(选填“能”或“不能”)看到反射光,由此得出的结论;在图甲所示的实验中如果让光沿FO方向射到镜面,会发现反射光沿OE方向射出,这表明在反射现象中,

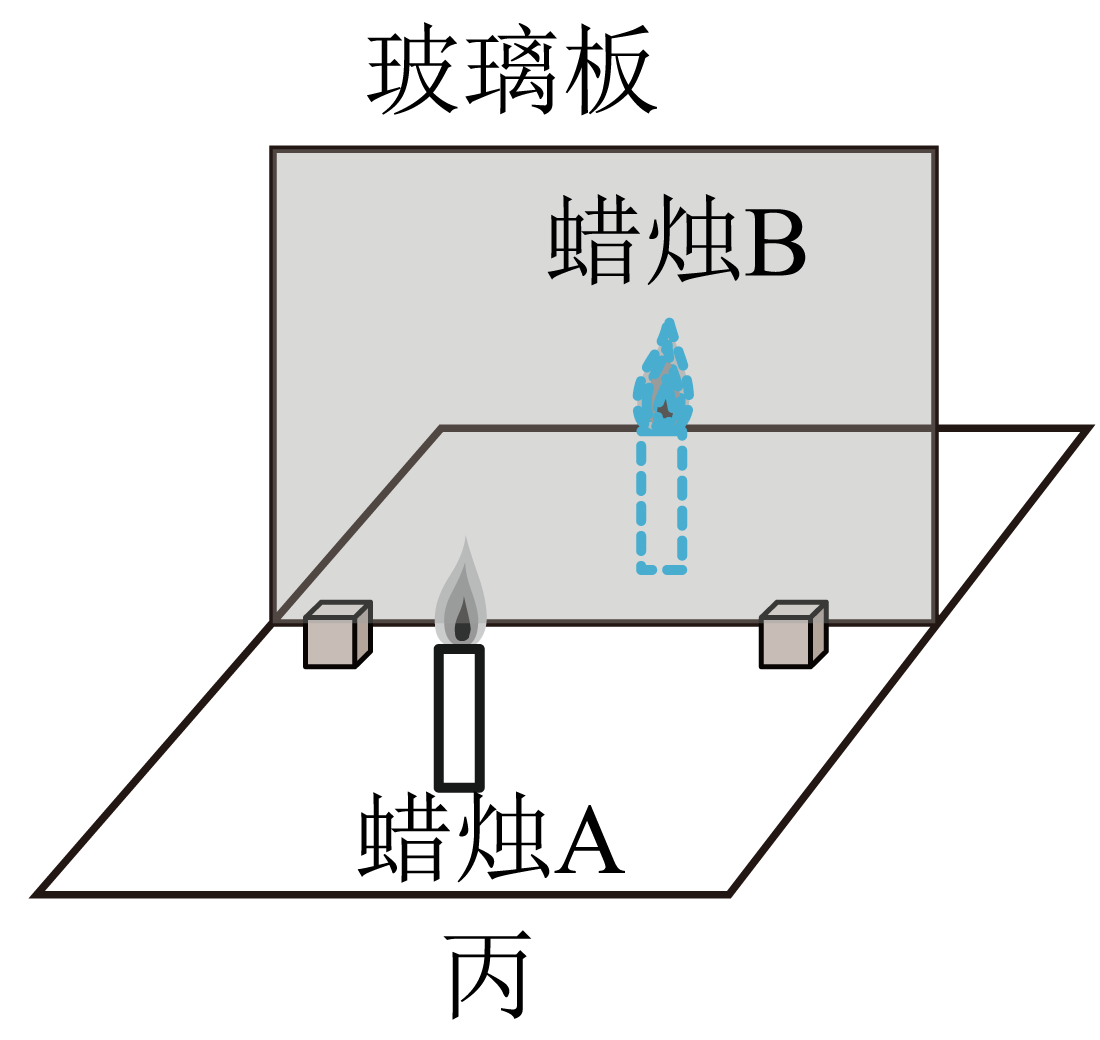

  2. (2) 在探究“平面镜成像规律”的实验中,如图丙所示,实验室应选择较(选填“薄”或“厚”)的玻璃板进行实验,将蜡烛A放在玻璃板前,拿一只相同外形的蜡烛B在玻璃板后面移动,直至与A的像完全重合,这说明像与物的,移去蜡烛B,在其位置竖立一个光屏,光屏上(“能”或“不能”)承接到蜡烛A的像,说明平面镜成像。

如图所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线(注意角度特点并标出箭头方向)。
