第五章 制订设计方案 知识点题库

如果把榔头的手柄改为木质材料，下列加工流程图中制作木质手柄比较合理的是（   ）

从一段铝棒上截取10mm长的铝柱，下列选项中台虎钳夹持与锯割方式合理的是（  ）

如图所示工具中，不属于划线工具的是（  ）

如图所示是一个模型的立体图，其正确的三视图是 （  ）

新学期开学后，学校篮球社要招收新同学。老师给小明布置了任务，让其制作一个用来放置招新展示板的展示架。小明查阅资料后，用空心方钢管（外形38×38mm）和2mm厚的薄钢板制作了一个展示架来放置招新展示板（如图1），使用中发现展示板角度不能调节（只能竖直），现准备重新设计一个具有角度可调的展示架。请你帮助小明在原展示架基础上重新设计（原展示架相关尺寸见图2），设计要求如下：

A.展示板（厚5mm）放置在展示架上稳定可靠，且可调任意角度；

B.可以放置高度在 60-100mm 间的展示板；

C.整体结构稳定性好，不容易翻倒；

D.材料及连接件自选。

根据轴测图补全三视图中缺少的图线。

如图甲所示是小明购买的一款家用投影机，为了方便使用，小明为它制作了一个支撑座（如图乙），使投影机能在处在一定的投影高度。请你帮助小明设计一个连接投影机和支撑座的连接件，已知投影机下部有一个直径为8mm的螺纹孔用于连接，支撑座上端的形状如图丙所示。设计要求如下：

A.连接件能牢固连接投影机和立杆，且安装拆卸方便。

B.连接后，投影机能实现向上、向下30°连续转动，实现投射角度可调，且连接可靠。

C.连接件采用厚度3mm，宽度42mm的扁钢条制作。辅助配件自选。

D.连接件与投影机之间用直径为8mm的螺栓连接。

如图所示是一款木质支架，该支架可用于放置书本或者平板电脑，角度可调，操作者可以选择舒适的操作角度，具有可折叠，便于携带的特点。请根据示意图和描述，完成以下任务：

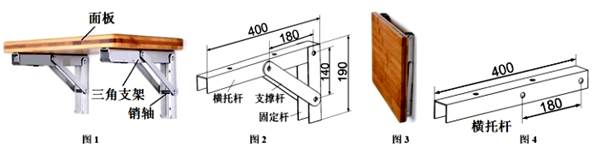

如图1所示的置物架，由面板和三角支架组成，可安装在墙上。其中三角支架由横托杆、支撑杆和固定杆组成（横托杆、固定杆为槽钢、支撑杆为扁钢），它们之间均用直径5mm的销轴连接，主要尺寸如图2所示。使用过程中发现置物架不能折叠。请你对该三角支架进行改良，要求如下：

A.只能对横托杆进行改进设计，原横托杆外形如图4所示；

B.置物架不用时能向下折叠（如图3），向上翻平牢固可靠（如图1）；

C.折叠和上翻方便，不需要工具，支撑杆和横托杆始终不分开。

请根据描述和设计要求完成以下任务：

请根据描述和设计要求完成以下任务：

补全三视图中所缺的3条图线

如图所示是教学用具木质三角板，其中一直角边折断，且具有修复的可能，小明对缺口表面进行适当处理后，准备用适当的材料进行修复。经过测量，厚度12mm，缺口间距离为120mm，宽度为80mm。请你帮助小明木材和辅助配件，修复该木质三角板。

设计要求如下：

①修复后不影响原有使用功能；

②修复构件与原有结构整体成固定连接，牢固可靠；

③主要材料为木板，辅助材料自选；

请根据描述和设计要求完成以下任务：

关于锉刀的使用，以下说法不正确的是（    ）

钱丹丹同学准备制作一个孔明锁，她找来孔明锁的图样。如图所示是孔明锁其中一段木条的三视图，它对应的轴测图是（  ）

小明发现家中庭院的铁大门开关十分不方便，于是他上网查找资料后决定设计一个能一键自动开关门的装置。当按下遥控器开关键时，铁大门能自动打开或关闭。已知庭院的大门如图所示。请你帮助小明设计该装置的机械部分，设计要求如下：

①避免在铁大门上钻孔；

②装置安装后具有一定的强度；

③采用减速电机驱动，通过电机的正反转实现大门的打开和关闭；

④电机分别安装在大门两边的立柱上；

⑤材料自选。

如图所示是一工件的尺寸标注图（圆弧与圆弧、圆弧与直线部分相切），图中漏标的尺寸共有（    ）

补全三视图中所缺的三条线

小明在家中搞卫生，搞完卫生后发现木质把手拖把不能悬挂起来，于是他在家中找了圆头木螺钉，用螺丝刀把螺钉拧到了把手上方（如图 1 所示），用于悬挂拖把，螺钉的相关尺寸如图 2 所示。请你帮助小明设计一个连接件，用来把拖把悬挂在墙上，设计要求如下：

A.  该连接件能固定在墙上，墙上已有2个直径为10mm的水平孔，两孔距离为18mm；

B.木质拖把能悬挂在连接件上，拿取方便；

C.拖把悬挂后不易碰落，可靠性好；

D.材料采用 3mm 厚的钢板。

请根据描述和设计要求完成以下任务：

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

根据如图所示零件的轴测图，补画三视图的3条缺线。

如图所示为一学生制作的木质笔简，其中有个镂空的“文”字。下列适合加工该字的工具是（    ）
