第五章制订设计方案知识点题库

如图所示是一个模型的轴测图，其正确的三视图是（）

A .

B .

C .

D .

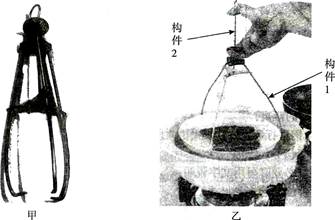

如图甲所示是一款提碗器，提碗器使用时。只要拇指向下压，食指和中指向上提，就能让三个夹头牢牢地夹住碗碟，按照图乙方式可轻松从锅内夹取食物，隔热防烫

（1）加工图丙所示的连接片(薄钢板)，加工制作过程需要用到相关工艺，以下描述错误的是（）

A . 钻孔前须冲眼，冲眼时需要样冲和铁锤 B . 划线时，只需要用到划针和钢直尺 C . 假如周围的圆弧加工只能用一种锉刀，可以采用半圆锉 D . 锯割时，可以先两边夹持木板，然后装在台虎钳上一起锯割
（2）从锅里提起碗碟的过程中，构件1和2的受力分析正确的是（）

A . 构件1受弯曲、构件2受压 B . 构件1受弯曲、构件2受拉 C . 构件1受压、构件2受压 D . 构件1受压、构件2受拉
（3）在用大小合适的薄钢板制作如图丙所示的结构时，最不合适的加工流程是（）

A . 划线一钻孔一锯割一锉削 B . 划线一锯割一锉削一钻孔一锉削 C . 划线一锯割一锉削一钻孔 D . 划线一钻孔一锉削一锯割一锉削

请根据图完成问题

（1）图中已标注的尺寸中，错误的是（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术课上，小明准备用矩形钢加工该零件，以下工具不需要的是（）

A . B . C . D .
（3）加工该零件时，以下操作正确的是（）

A . 钻孔时可以戴手套 B . 锉削时使用平口钳夹持 C . 加工流程为：划线→锯割→锉削→钻孔 D . 使用手锯时，锯条与工件的倾斜角约为15°

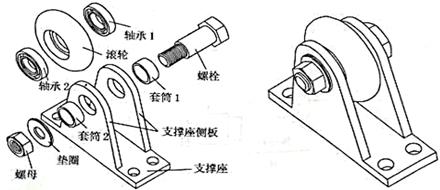

如图所示是车轮的结构示意图，轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。

车轮的装配需要以下环节：A.安装轴承1和轴承2；B.安装螺栓；C.安装套筒1；D.安装螺母；E.安装垫圈；F.放置滚轮；G安装套筒2。

请分析车轮的结构和装配工艺，回答以下问题：

（1）合理的装配流程为： → C → → → G → E → （在横线处填写装配环节的序号）；
（2）如果车轮要在振动场合使用，为防止螺母松动，垫圈应该选择（在A .平垫圈；B .弹簧垫圈中选择合适的选项，将序号填入横线处）；
（3）要把螺母拧紧，合理的工具是（在A .螺丝刀； B .扳手；C .老虎钳中选择合适的选项，将序号填入横线处）

小明准备用矩形钢(整体尺寸为长3cm、宽3cm、高2cm)制作如图所示的零件，设计了下列工艺流程，其中合理的是（）

A . 划线→锯割→锉削→钻孔 B . 划线→钻孔→锯割→锉削→划线→钻孔 C . 划线→钻孔→锉削→划线→锯割→锉削 D . 划线→锉削→锯割→钻孔→划线→钻孔

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

下列关于尺寸标注的分析中，正确的是（）

A . 少标2处 B . 少标3处 C . φ40标注错误 D . 40标注错误

请补全三视图中所缺的三条图线。

如图所示为孙丽家里使用的开放式鞋柜，木板与木板利用自攻螺丝连接，使用一段时间后，孙丽发现隔板发生松动，脱落的现象。请帮助孙丽改进鞋柜隔板与侧板连接方式，设计要求如下：

①在原有基础上增加连接件，用于连接鞋柜侧板和隔板，方便安装；

②改进连接后的隔板需要有足够的承载能力和稳定性；

③主要材料采用1mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

（1）孙丽发现问题的途径是（在“A .观察日常生活；B .技术研究与技术试验；C .收集和分析信息”中选择合适的选项，将序号填入横线处）；
（2） ①画出增加的连接件设计草图，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸；
（3）考虑到成本与连接的可靠性，连接件与侧板、隔板之间的连接可以采用（在下列选项中选择合适的选项，将序号填入横线处）
（4）改进后的连接方式需要进行试验，下列试中合理的是（在“A .隔板上放满鞋子，观察隔板是否容易变形；B .用脚踩在隔板中间，测试隔板强度；C .用手抬起隔板，观察隔板形变”中选择合适的选项，将序号填入横线处）

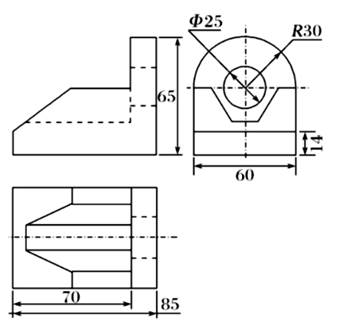

如图所示为某一零件的三视图，请完成问题。

（1）加工时发现已经标注好的尺寸中有错误及标注不全，标注错误及漏标的尺寸分别有（）

A . 2处、2处 B . 3处、3处 C . 3处、4处 D . 3处、5处
（2）通用技术实践课上，雷佳用铁块加工该零件，下列工具中不需要的是（）

A . B . C . D .

通用技术实践课上，小林利用平整的木工板，制作一个如图所示的书架。下列加工工艺及工具选择合理的是（）

A . 冲眼

B . 划线

C . 开方孔

D . 锯割

如图所示为某形体的轴测图，下列三视图中与之对应的是（）

A .

B .

C .

D .

如图所示为小刘绘制的某零件的主视图，图中尺寸标注错误的是( )

A . 72 B . Φ36 C . 80 D . 105

通用技术课上，小明设计了如图所示的零件。请根据题图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 2 处 B . 3 处 C . 4 处 D . 5 处
（2）用厚度为 3mm、长度和宽度都足够的矩形钢板制作该零件，下列说法正确的是（）

A . 在钢板上划线时应按“划基准线→划尺寸线→划轮廓线”的步骤进行 B . R5 处的圆弧可用钻孔方法加工，钻孔时必须戴手套 C . 锯割钢板要用平口钳夹持，锯割时应留出适当的锉削余量 D . 可选用钢丝锯锯割上端开口部分

请补全三视图中所缺的三条图线

在通用技术实践课上，小明用废弃钢板（足够大）（图甲）加工如图乙所示的零件（有2个半圆弧面），请回答以下问题：

（1）该零件的加工流程是：划线→锯割→锉削→ → → →锯割→ （在 A .划线；B .锯割；C .钻孔；D .锉削；E .弯折中选择合适的选项，将序号填入横线横线”处）；
（2）钻孔前需要安装钻头，在安装钻头时要用到的工具是（在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C .
（3）在图乙中A处加工一个M10的螺纹孔，应该选择直径是的麻花钻头（在 A . 10mm B.9.5mm；C . 10.5mm 中选择合适的选项，将序号填入横线处）。

如图所示是一个模型的轴测图，其正确的三视图为（）

A .

B .

C .

D .

请补全三视图中所缺的3条图线

如图所示为一吊扇，其吊杆是空心钢管，外径为30mm，上有一小孔，孔径为10mm。若需要把该吊扇固定在上方的水泥梁．上，请设计吊杆与水泥梁之间的连接部件。具体设计要求如下：

a．用厚度为2mm、宽度为50mm的扁钢制作（长度不限）。

b．连接部件与水泥梁之间采用四个膨胀螺丝连接。

c．连接部件固定于水泥梁后要方便吊杆的安装。

d．连接部件通过膨胀螺丝固定时，由于膨胀螺丝固定的误差，在设计时要注意余量。

e．膨胀螺丝的规格为

f．螺栓的规格为

请根据以上设计要求，完成下面的任务：

（1）画出连接结构的设计草图，必要时用文字说明。
（2）在设计草图上标注连接结构的主要尺寸。
（3）说明你的方案如何解决膨胀螺丝与连接部件之间的误差问题。
（4）通过连接部件，将吊扇安装在梁上，其环节有：
A．将连接部件固定在水泥梁上

B．将吊杆与连接部件固定

C．将外罩套入吊杆

D．将外罩固定在吊杆上

正确流程为。

外罩固定在吊杆上，可选用的连接件是（单选，填字母：A .紧定螺钉；B .铆钉）。
