第五章制订设计方案知识点题库

现在大学的宿舍一般都是4个人一间，为节省空间，将床和书桌等组合在一起，上面是床，下面的空间可以放置桌子，书架，衣柜等，现需要设计一个多功能书架，放置在床下，设计要求为：

①具有一定的稳固性；

②此书架包含桌子，书架，柜子的功能；

③存取物品方便。

根据上述设计要求，完成以下任务：

（1）不适合制作衣柜的材料是（①不锈钢；②木料；③玻璃中选择一项，将序号填写在横线处）
（2）画出手柄的设计草图），必要时可用文字说明；
（3）在设计草图中标注连接处的主要尺寸；
（4）为了检验多功能书架是否稳定，下列试验方案中不合理的是（在下列选项中选择一项，将序号填写在横线处）
①用手前后推动该书架，检验其是否稳定；
②书架放在楼梯上，检验其是否稳定；

如图所示是一款尺寸为354×540×144mm、重量为13.5kg的燃气热水器示意图，其背部有四个安装螺纹孔及一个突出15mm的长方体空气进气口部分。请你设计一款热水器挂架，将热水器安装到墙上。

设计要求如下：

A．挂架与热水器可靠连接；

B．挂架与墙壁用塑料膨胀螺钉可靠连接；

C．热水器需要安装成竖直；

D．使用2mm厚的钢板制作。

请根据上述设计要求，完成以下任务：

（1）制定设计方案前，需要明确设计的限制因素。以下因素中、不属于设计的限制因素（在①燃气热水器的重量；②天然气管道的直径；③燃气热水器空气进气口突出部分的大小；④燃气热水器总高度540mm中选择合适的选项，将序号填入横线处）；
（2）画出挂架的设计草图，配以必要的文字说明；
（3）在设计草图上标注挂架结构的主要尺寸；
（4）挂架与热水器的连接件应采用（在①自攻螺钉；②圆头螺钉；③膨胀螺栓；④紧定螺钉中选择一项，将序号填写在横线处）。

【加试题】请补全三视图中所缺的三条图线。

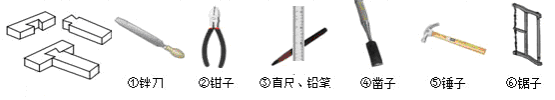

师傅要用刨好的木料加工如图所示的榫头和榫孔时，需要用到的工具是（）

A . ⑥①③② B . ③④⑤⑥ C . ②⑥⑤③ D . ③④⑥①

如图所示是一款顶灯的底座(螺纹孔直径为8m)和灯罩(灯罩的直径为80mm，螺柱的直径是4mm)，底座可以固定在天花板上。现在需要一个连接构件与底座连接。现在请你设计一个连接件，要求如下：

A．可以随意调节灯罩的朝向角度；

B．操作简单、方便

C．结构牢固，经久耐用，使用安全。

请根据上述设计要求，完成以下任务：

（1）画出连接件的设计草图(只需画出连接结构)，并在设计草图上标注连接件的主要尺寸；
（2）说明你的方案是如何实现灯罩随意调节朝向角度的；
（3）以下设计时不需要考虑的因素是（在中①灯罩的尺寸；②底座的尺寸；③灯泡的亮；④连接件的加工工艺中选出合适的选项，将序号填写在横线处）。

如图所示工具与其给出的名称不匹配的是（）

A . 样冲

B . 台钻

C . 木工刨

D . 手锯

如图所示的尺寸标注中，漏标的尺寸共有( )

A . 1处 B . 2处 C . 3处 D . 4处

请补充三视图所缺的三条线。

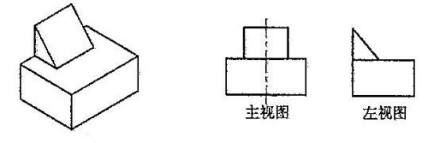

下图是一个形体的立体图，已知其主视图和左视图，正确的俯视图是（）。

A .

B .

C .

D .

如图三脚架是通用技术中金工木工常见实践项目。木档加工过程中，一定要用到的工具是（）

A .

B .

C .

D .

如图，学生小豪想开展社团活动，现需要在学校楼道横截面200mm×200mm的方形木柱(未与墙体接触部分)上固定木制指示牌、准备用宽300mm、厚3mm的铝板制作木柱与指示牌之间的连接部件。

设计要求如下：

(A)不可以对方形木柱进行任何改造；

(B)方便固定在柱子上，且不损伤方形木柱，活动结束时可以方便拆卸；

(C)固定牌子的螺栓φ8mm，孔心间距80mm；

(D)要保障受风情况下结构依然可靠。

请你根据上述要求，请你帮助小豪完成以下任务：

（1） ①画出连接件结构的设计草图(可以只画连接部件)，必要时用文字说明；
②在设计草图上标注连接件结构的主要尺寸；
（2）说明你的方案是如何实现方便固定，且固定紧后不不损伤方形木柱。

以下金属加工操作中不规范的是（）

A . 起钢时，起锯角约为15° B . 划线时，压紧钢直尺 C . 冲眼时，样冲倾斜对准位置后扶正冲眼 D . 锉削时，双手适当施压，施压力度一样

请补全三视图中所缺的三条图线。

请补全三视图中所缺的三条图线

通用技术实践课上，小明用3mm厚大小合适的钢板制作如图所示连接件，请根据图片和描述完成下列问题。

（1）最合理的加工流程是：
划线→ → → → （在“A .锉削；B .弯折；C .钻孔；D .锯割”中选择合适的选项，将序号填入横线处）；
（2）下列关于该连接件在制作加工过程中的注意事项，正确的是。

A . 锯割前，应充分考虑加工损耗，在材料上留足加工余量 B . 钻孔时，要用平口钳夹紧工件，佩戴好护目镜，但不可戴手套 C . 为了保证连接的强度，可以将材料先淬火后再弯折成形
（3）为防止连接件生锈，下列表面处理方法中合理是（在“A .表面抛光；B .喷涂油漆；C .锉削”中选择合适的选项，将序号填入横线处）。

如图所示是小明买的一款可充电迷你风扇。小明在学习通用技术课程后准备给小风扇设计制作一个放置在桌子上的可升降支撑底座，风扇握把直径为30mm。设计要求如下：

1)风扇高度能够连续调节，调节范围在50mm-150mm之间；

2)底座稳定性良好，不易翻倒；

3)不能在风扇和桌子上进行打孔等加工，支撑底座能与风扇连接牢固；

4)支撑底座主要材料采用3mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

（1） ①画出支撑底座的设计草图，必要时可用文字说明；
②在设计草图上标注支撑底座的主要尺寸;
（2）用于调节高度的连接件较合理的是。
（3）为了检验支撑底座是否达到设计要求，小明进行了以下试验，其中不合理的是、 (在下列选项中选择合适的选项，将序号填写在横线处)。
①观察风扇高度能否连续调节，调节是否方便；

②观察风扇角度能否连续调节，调节是否方便；

③开启风扇，观察风扇放置在书桌上是否稳固；

④用手抚摸连接件表面检查有无毛刺以进行修整。
