四、机械制图的识读 知识点题库

如图所示的电脑桌，实木多层板桌面,尺寸为1000×500×20(mm)，为了增加桌面放置物品的数量，要在离桌面250mm高的位置安装一块350×200×20(mm)的木托板，请设计连接桌面与托板的金属支架。设计要求如下：

①支架与托板连接采用M4的自攻螺钉连接；

②支架与桌面之间采用可拆卸连接，拆卸无需借助任何工具，连接后牢固可靠；

③支架与桌面安装时无需对桌面钻孔等损坏桌面的操作。

根据设计要求，完成以下任务：

如图所示是某同学绘制的零件加工图纸，其中漏标的尺寸有（   ）

如图1所示是某校实验室安装在天花板上的吊扇挂钩，图2是学校吊扇的悬吊部分和转盘。请你给吊扇设计一个连接部件，设计要求为：

A．能实现挂勾与吊扇悬吊部分的牢固连接（不得改动悬吊部分），使用时不松动；

B．可以调节吊扇安装的高度，范围为0~20mm。

C．连接部件的安装操作方便。

根据上述设计要求，完成以下任务：

小明看到妈妈站在椅子上给悬挂在阳台天花板上的花盆（如图所示）浇水，很不方便。于是想设计一种可伸缩的悬挂装置代替原来的固定式吊杆，用手向下拉花盆，使悬挂装置向下伸展，将花盆下降至合适的高度，松开手后，悬挂装置便自动向上缩回，使花盆上升。请你帮助小明设计该悬挂装置，设计要求如下：

⑴伸缩范围为0~500mm；

⑵悬挂质量不超过5kg的花盆时不会明显下降；

⑶能可靠地安装在天花板上；

⑷要有一定的刚性，不易摆动；

⑸采用弹簧复位，其余材料自选。请根据描述和设计要求完成以下任务：

图甲，是小明设计的一款用木条制作的小台灯，造型简洁美观，灯泡用无频闪的LED灯，灯所在的横杆可以在一定角度的范围内调节，连接处尺寸如图所示。使用中发现横杆收纳时没法与竖杆并拢，如图乙，小明觉得这是美中不足。请你帮助小明解决这个问题，重新设计连接处。设计要求如下：

A．收纳时横杆或竖杆可以平行并拢，如图丙；

B．可以改造横杆或竖杆的连接处，但不能影响横杆竖杆中隐敝的电线；

C．允许使用与横杆竖杆类似的木条及紧固标准件，不允许使用标准件外的其他金属材料；

D．横杆能在一定角度范围内任意调节，具有一定的强度。

根据要求，完成以下任务：

以下四个图中的尺寸标注完全正确的是（  ）

小明看到妈妈站在高高的人字梯上把客厅的窗帘拆下来清洗(如图所示)，很不方便。他上网查找资料后决定设计一个窗帘自动升降装置。通过按钮开关控制窗帘的升降，打开“上升”按钮，装置运行自动上升窗帘，打开“下降”按钮，装置运行自动下降窗帘。已知窗帘轨道为铝合金，钢制窗轨的安装片尺寸如图所示。请你帮助小明设计该装置的机械部分，设计要求如下：

①利用原来的窗帘轨道和窗轨的左右安装片；

②能实现窗帘轨道上下0－800mm范围内的升降，方便窗帘的拆装；

③采用小型电机驱动，通过电机的正反转实现窗帘轨道的升降；

④设计的装置可靠安装在窗户对应的天花板上；

⑤材料自选。

如图所示是小明学校的闸道杆装置。车辆放行时，控制柜内的电机转轴带动挡车杆竖直抬起。小明发现当车辆沿如图所示的方向进入闸道时，因车速过快导致撞坏挡车杆，请你帮助小明设计一个连接钢板与挡车杆的连接件，使得当车头碰到挡车杆时，挡车杆会被动地水平转动(如图所示)，避免挡车杆损坏。已知电机转轴上焊接的钢板和金属挡车杆上均有孔径为10mm、孔心距为80mm×180mm的通孔，挡车杆的截面尺寸为100mm×60mm。设计要求如下：

①挡车杆能实现水平方向转动90°；

②主材为2mm厚度的钢板，其他紧固件自选；

③不影响原挡车杆竖直抬起，不得对原钢板与挡车杆加工；

④设计的连接件结构简单，牢固可靠。

请根据描述和设计要求完成以下任务：

如图甲所示为小明所在学校门口专用的路障设施—“拒马”。由于使用时搬动不方便，现在要求通用技术选考学生设计一款可以连接拒马和如图乙所示的万向轮的连接件。已测得拒马底部的四根钢管直径为40mm，万向轮连接平面的四个孔之间的距离为90mm，直径为8mm。请你帮小明完成连接件的设计，设计要求如下

⑴连接件能与拒马、万向轮可靠连接；

⑵主要材料采用5mm厚钢板，辅助材料自选；

⑶安装方便。

请根据描述和设计要求完成以下任务：

图中漏标的尺寸共有(   )

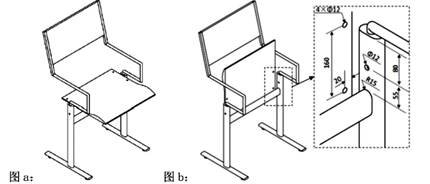

如图a所示的椅子，现需要将其设计成椅面不坐时是可向上翻转，椅面上有4个安装孔椅腿上原本有一个用于跟扶手连接的安装孔。具体尺寸如图b虚框中所示。现请你设计一种用于椅面和椅腿连接的连接件，具体设计要求如下：

①被坐时，椅面位置能如图a所示，椅面比横档高140mm左右，且椅面一侧两安装孔的中间在横档正七方；②不坐时，椅面可向上翻转：坐时，能让椅面保持水平；③能有较好的连接强度，必要时可将椅而拆下；④提供的主材料为厚4mm的钢板，不能对椅子中的各部件进行再加工。

请根据描述和设计要求完成以下任务：

如图所示是小通家里的电脑音响，放在电脑桌上，发现放置的音响容易被碰倒，由于音响太低，影响音乐播放效果，请你帮小通同学构思了一个音响支架，可以夹持在电脑桌面板的边沿。材料采用厚度4mm和6mm的钢板2种，设计要求如下：

1)可以适合15-25mm厚度不同的桌子；

2)音响高度可以在6-10cm范围内调节；

3)可把音响安装在支架上，装拆方便。

请根据描述和设计要求完成以下任务：

通用技术实践课上，小明设计了如图所示零件，请根据图完成下面小题。

小明打算在自行车车把上安装手机支架如图1所示。现搜到一款铝制支架如图2所示，该支架可通过车把紧固件与车把连接，右侧固定爪表面有软性材料，车把紧固件完好，但手机支架左侧没有固定爪，不适合用来夹持不同宽度的手机。现有长度和大小合适的∅4铝棒、8mm厚铝板及M5螺栓，请你选用上述材料帮助小明将图2中的支架改造成具有可调节夹持结构的手机支架，其它辅助材料自选。设计要求如下：

A．夹持结构能夹持手机的宽度范围为60mm～100mm，且调节方便；

B．能有效夹紧手机，手机不易掉落；

C．为完成夹持功能，允许对原有手机支架进行适当的改造。

下列技术图样中，符合机械加工图要求的是（      ）。

如图所示的标注中，正确的标注有？(　  　)

如图，学生小豪想开展社团活动，现需要在学校楼道横截面200 mm×200 mm的方形木柱(未与墙体接触部分)上固定木制指示牌。准备用长300 mm、宽200 mm、厚3 mm的铝板制作木柱与指示牌之间的连接部件，设计要求如下：

(A)不可以对方形木柱进行任何改造；

(B)方便固定在柱子上，且不损伤方形木柱，活动结束时可以方便拆卸；

(C)固定牌子的螺栓Φ＝8 mm，孔心间距80 mm；

(D)要保障受风情况下结构依然可靠。请你根据上述要求，请你帮助小豪完成以下任务：

该三视图及其标注存在的错误共有 （    ）

如下图是一张零件装备图，回答小题。

请根据下图完成小题。
