四、机械制图的识读 知识点题库

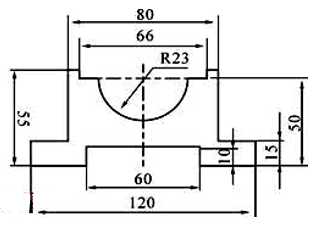

如图所示的尺寸标注，其中错误的是（   ）

下列关于图中尺寸标注分析：①少标2处；②少标3处；③R5标注错误，正确的有 （   ）

如图甲是学校钻床上用于固定待加工工件的压板，利用杠杆原理压紧工件避免加工的时候出现位移变化，确保加工精度。压板结构中，垫铁使压板与待紧固工件 表面等高，以保证受力面积最大化；如图乙T型螺栓（M10）的尾部卡在工作台的T型槽中，需要紧固时，拧紧T型螺栓上的螺母可以压紧工件。小明发现当工件高度不一样时，由于垫铁高度固定，要选用不同的垫铁来使压板保持水平，且该结构在夹持较宽工件时无法可靠夹持。请你帮助小明在原有压板的基础上进行改进设计，设计要求如下：

⑴在原压板上增加一颗M8的支撑螺栓，用于替代垫铁的作用且该支撑螺栓高度可以调节，以适合不同高度的工件 ；

⑵现有压板长宽高分别为100mm*30mm*10mm；

⑶为了适合不同宽度的工件，T型螺栓要求如图甲中箭头所示方向在垫铁内左右移动，移动范围为20mm；

⑷改进后的压板能稳定夹持工件；

⑸主要材料仍采用10mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

如图所示是某零件的三视图及其尺寸标注，下列关于该三视图的尺寸标注说法中错误的是（   ）

如图所示为孙丽家里使用的开放式鞋柜，木板与木板利用自攻螺丝连接，使用一段时间后，孙丽发现隔板发生松动，脱落的现象。请帮助孙丽改进鞋柜隔板与侧板连接方式，设计要求如下：

①在原有基础上增加连接件，用于连接鞋柜侧板和隔板，方便安装；

②改进连接后的隔板需要有足够的承载能力和稳定性；

③主要材料采用1mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

图中少标的尺寸共有(   )

下列关于图中尺寸标注的分析中，正确的是(   )

小明从有关资料上获悉，工程师在建造摩天大楼时，会在摩天大楼恰当的位置悬挂一个防风阻尼器，以抵消风吹引起的晃动。小明为了探究其中的原理，用如图所示的木制房模、弹簧片（4块）、木底板、小球等组合成试验装置，用于模拟受到风吹后的晃动情况。现需要设计连接件，要求如下：

A. 弹簧片一端通过连接件固定在房模的底面上，另一端通过连接件固定在木底板的上表面；

B. 房模静止时保持竖直，受风力后能晃动；

C. 材料选用2mm厚的钢板，其他零件自选。

请根据描述和设计要求完成以下任务：

如图所示的尺寸标注中，错误的是(  )

小明在焊接电路时发现将电烙铁插入定位箍后（定位箍由箍圈和螺杆焊接而成），由于桌面高度不一，烙铁放置的位置可能太高或太低。他想把定位箍改成高度可调，适应不同的桌面高度，体现合理的人机关系。经过测量，定位箍的侧面螺杆的直径为M4，底座上安装孔的直径为Φ4。现请你帮助小明设计定位箍与底座之间的连接杆（虚框处），设计要求如下：

①可使定位箍离底座70mm-120mm高度范围内连续调整，用定位箍上的元宝螺母固定；

②与底座的连接可靠牢固；

③采用2mm厚的钢板为材料；

请根据描述和设计要求完成以下任务：

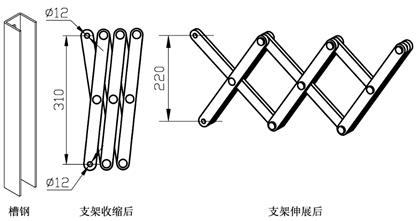

如图所示是一种可伸缩支架，支架与槽钢连接通过槽钢安装到墙壁上使用时支架可以伸缩。现需要在槽钢上设计与支架连接部分的结构，已知条件与设计要求如下：

A. 支架安装端两个连接孔的直径是Ф12mm；

B. 支架伸展后，安装端两个连接孔的间距是220mm；收缩后，安装端两个连接孔的间距是310mm；

C. 支架的伸缩可以连续调节。

请根据上述设计要求和已知条件，完成以下任务:

小明是健身爱好者，准备自制一台水平方向能按一定频率出拳的健身器械，大致构想如图a所示，包含拳击手套、横杆、立柱、电机等部件，拳击手套固定在横杆一端，横杆安装在立柱上，可左右移动，如图b所示。电机转轴末端截面为D字形如图c所示，直径为6mm，只能顺时针转动。请你帮小明设计电机转轴与横杆之间的传动结构，设计要求如下：

①采用电机驱动，电机转动一圈拳击手套完成一次伸出和收回；

②电机连续转动，能实现拳击手套按一定频率连续出拳；

③拳击手套的活动距离至少有15cm；

④电机安装在立柱上，允许对横杆和立柱进行钻孔等再加工；

⑤材料自选。

请完成以下任务：

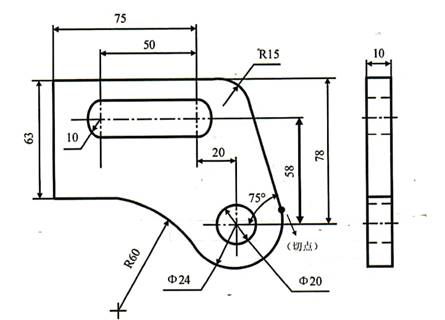

如图所示是某零件的三视图及其尺寸标注。

请根据下面视图，完成下面小题。

以下对图中尺寸标注的理解，正确的是(　 　)

小明发现疫情期间学校洗手间的洗手液是手压式的，容易交叉感染不安全，想设计改装成感应电动式的，电路部分已经设计安装完成，与洗手液按压头的连接部分也已完成(如图1)，按压头连接部分已被限定只在竖直方向上下运动。请你帮忙设计传动结构，实现按压头连接件与它正上方的减速电动机的连接，电动机转动带动按压头连接件上下运动。电动机转轴头部的形状尺寸如图2所示。具体设计要求如下：

a．实现电动机与按压头连接件的可靠连接；

b．电动机转一圈实现一次按压动作；

c．电动机转圈按压头连接件 上下运动 10mm；

d．主要材料为2mm厚钢板，辅助材料自选。

小明参考网上的杯托新产品图片，用1.5mm厚的钢板制作了如图所示的简易杯托，安装在书桌侧面的木板上，用来放置水杯。为了观察水杯在杯托中是否稳定，他找来各种不同直径的水杯和饮料瓶分别放到杯托中，发现当水杯或饮料瓶直径小到一定程度时，受到触碰后容易晃动，甚至会从杯托中翻出来。请帮助小明在原有杯托的基础上进行改进设计，设计要求如下：

1）在原有杯托上增加调节件，用于防止水杯或饮料瓶晃动，使用时方便可靠；

2）调节件能适用于直径在Φ35mm~Φ80mm之间的水杯或饮料瓶；

3）改进后的杯托仍保持足够的承载能力；

4）主要材料仍采用1.5mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

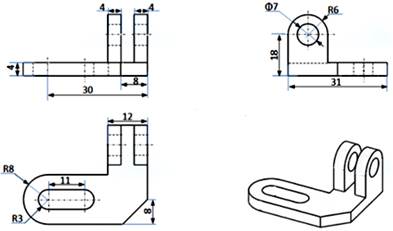

如图所示是小明画的连接件图样。请根据图完成下面小题。

如图所示图样中的错误共有（    ）处（不含漏标）。

通用技术课上，小明设计了如图所示的零件，并准备用φ34的圆钢为原材料进行加工。请根据题图完成下面小题。
