任务二认识结构的受力知识点题库

如图为包青天里开封府里的三个铡刀，分别为龙头铡、虎头铡和狗头铡，根据犯人身份等级的不同，用的铡刀也就不同：龙头铡铡的是皇亲国戚，虎头铡铡的是封疆大吏，狗头铡铡的是草民。请分析包青天的铡刀在砍头时的受力形式是（）

A . 受压 B . 受剪切 C . 受弯曲 D . 受扭转

如图所示是一种手动冲压机，扳动手柄，通过连杆带动压杆运动，下列关于该冲压机的分析中，正确的是（）

A . 冲压时连杆受压 B . 压杆只能上下移动，不能转动，压杆与机座之间的连接属于刚连接 C . 冲压机重心的垂线偏离支撑面中心，提高了冲压时的稳定性 D . 手柄上施加力F时，压杆向上运动

如图所示为一款3脚机械天平秤。下列关于该产品结构描述不正确的是（）

A . 支柱1受力主要是受压 B . 支柱2位于底座左侧位置，称重时更稳定 C . 底座有3个支撑脚，使天平秤更容易放稳 D . 挂钩1与秤杆之间应是铰连接

如图所示是一款平衡吊，吊臂为平行四边形机构，能在铅垂面内运动。在图示位置，构件1、构件2的主要受力形式是（）

A . 构件1受拉，构件2受弯曲 B . 构件1受拉，构件2受拉 C . 构件1受弯曲，构件2受拉 D . 构件1受弯曲，构件2受压

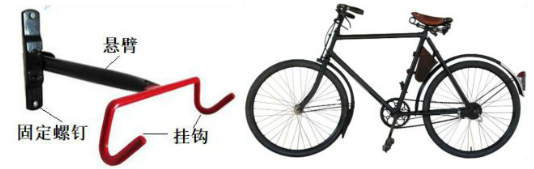

如图所示为一款自行车墙壁挂车架，不使用时可折叠收纳，不占空间。下列对该墙壁挂车架的说法中不正确的是（）

A . 挂钩悬臂受弯曲，固定螺栓受剪切 B . 双钩外层环保浸塑处理，光滑柔软，主要是为了提高挂钩的强度 C . 采用更大直径的钢管和更厚的钢板可提高结构强度 D . 可采用膨胀螺栓来安装挂车架

如图所示是某金属圆柱体受力后的形变，发生该形变的原因是（）

A . 受压 B . 受剪切 C . 受弯曲 D . 受扭转

如图所示是一款固定在墙上的晾衣架，在使用过程中横杆的主要受力形式是（）

A . 受拉 B . 受压 C . 受扭转 D . 受弯曲

如图所示为移动屏幕支架，其支撑结构类似于伞骨，向上移动套在竖杆上的支撑脚连接件，支撑脚收拢，向下移动支撑脚连接件，支撑脚张开。以下构件的主要受力形式是（）

A . 支撑脚受弯、连杆受拉 B . 支撑脚受拉、连杆受弯 C . 支撑脚受弯、连杆受弯 D . 支撑脚受压、连杆受压

如图所示是一种结构对称的夹持工具，C与C’、G与G’为支点。在推力F作用下，可以牢固地夹持物块并使物块表面受力均匀。在F外力作用下，杆2、杆3、杆4、杆5的受力形式分析正确的是（）

A . 杆2受拉、杆3受弯曲、杆4受弯曲、杆5受拉 B . 杆2受压、杆3受弯曲、杆4受弯曲、杆5受拉 C . 杆2受拉、杆3受弯曲、杆4受扭转、杆5受弯曲 D . 杆2受压、杆3受扭转、杆4受弯曲、杆5受压

如图甲所示为一款不锈钢风撑，可以使窗户根据需要在水平方向0°~90°内开启任意角度(如图乙)。下列关于该风撑的分析中正确的是（）

A . 风撑与窝户的连接(连接处1)属于铰连接 B . 在打开窗户的过程中，滑块将往右边滑动 C . 在关窗户的过程中，支撑杆主要受压 D . 风撑与窗框的连接(连接处2)可以选择螺栓、螺帽

如图所示为一款剁骨机，在力F的作用下，剁骨机将物体切断。下列各构件主要受力形式的分析中，正确的是（）

A . 杆1受扭转，杆2受拉，销钉受弯曲 B . 杆1受弯曲，杆2受压，销钉受剪切 C . 杆1受弯曲，杆2受拉，销钉受弯曲 D . 杆1受扭转，杆2受压，销钉受剪切

如图所示是一个利用三根火柴和棉绳吊起重物的结构，火柴1只是简单放在桌面边缘，然后利用其与火柴2、火柴3、棉绳之间的相互作用就可以吊起好几公斤的重物且不掉落。关于该结构受力分析的说法错误的是（）

A . 火柴1的受力形式主要有受弯曲、受剪切 B . 火柴2的受力形式主要有受弯曲 C . 火柴3的受力形式主要有受弯曲、受压 D . 棉绳的受力形式主要有受拉

如图所示的健身器材，使用者可双手握住扶手，双脚站在踏板上，进行漫步动作。当使用者站在踏板上不运动时，连杆和扶手的主要受力形式为（）

A . 受拉、受弯曲 B . 受压、受弯曲 C . 受扭转、受弯曲 D . 受压、受扭转

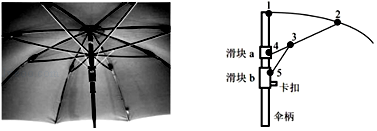

如图所示是普通雨伞及撑起后骨架结构示意图，1﹣5为连接点，以下说法正确的是（）

A . 1、3、4、5四处连接为铰连接，2为刚连接 B . 雨伞撑起后，3与5之间的骨架主要受弯曲 C . 雨伞撑起后，2与4之间的骨架主要受扭转 D . 滑块之间安装弹簧，可增加雨伞使用的可靠性和便利性

连线：

如图所示为某一抓取机构，现受如图所示的力F，下列说法正确的是( )

A . 工件被夹紧，销轴受剪切，连杆受拉 B . 工件被夹紧，销轴受拉，连杆受压 C . 工件被松开，销轴受剪切，连杆受拉 D . 工件被松开，销轴受拉，连杆受压

如图所示是一种压紧机构。在力F的作用下，推杆通过摆杆、连杆推动压杆，将物体压紧。下列受力形式分析中正确的是（）

A . 压杆受压，连杆受弯曲，摆杆既受弯曲也受拉，推杆受弯曲 B . 压杆受压与受弯曲，连杆受压，摆杆既受弯曲也受压，推杆受弯曲与受压 C . 压杆受拉，连杆受弯曲，摆杆既受弯曲也受压，推杆受弯曲 D . 压杆受压，连杆受弯曲，摆杆既受弯曲也受压，推杆受压

钢筋混凝土梁比无钢筋的水泥梁所具有的更强的性能是: （）

A . 抗弯 B . 抗压 C . 抗拉 D . 抗剪

如图所示是一款安装在门头上的闭门器(图甲)以及调节阀部件(图乙)的示意图，开门过程中，齿轮轴带动活塞压缩弹簧，借助压缩弹簧的释放作用，门将自动关闭，回到初始位置。调节阀的装配需要以下环节：A .安装齿轮轴；B .安装左端盖；C .安装弹簧；D .轴承座安装在齿轮轴上；E .活塞安装在机壳里；F .安装右端盖；G .安装调速阀。

请分析闭门器结构和调节阀的装配工艺，回答以下问题：

（1）合理的装配流程为：B→→→D→→F→G(在横线处填写调节阀装配环节的序号)；
（2）在调节阀装置中弹簧的作用是 (在A .防止活塞与齿轮轴的滑动；B .用于调节关门的速度；C .给调速阀活塞提供一定的动力，实现自动关门中选择合适的选项，将序号填入横线处)；
（3）图中连杆与齿轮轴采用的连接方式是 (在A .铰连接；B .刚连接；C .既不是刚链接也不是铰连接中选择合适的选项，将序号填入横线处)；
（4）闭门器在开门过程中，伸缩摇臂的主要受力形式是(在A .受压；B .受弯曲；C .受拉中选择合适的选项，将序号填入横线处)。
（5）使用过程中发现，存在开门角度不够大现象，合理的解决方式是通过调节螺母可伸缩摇臂(在A .伸长：B .缩短；C .不变中选择合适的选项，将序号填入横线处)。

如图所示是一款钣金剪的结构示意图，在加力杆上施加力F时，以下构件的主要受力形式是（）。

A . 连杆受拉、加力杆受压 B . 连杆受压、加力杆受压 C . 连杆受拉、加力杆受弯曲 D . 连杆受压、加力杆受弯曲
