第4节 常见机构 知识点题库

如图所示，将一个球挂在墙上P点处，若把悬绳PQ变长一些，则足球对悬绳的拉力T和对墙面的压力N的变化情况是（　　）

同一直线上的两个力F₁和F₂作用在同一物体上，已知F₁=20N，F₂ =30N．它们的合力可能是

如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个圆环上，圆环套在粗糙水平横杆MN上，现用水平力F拉绳上一点，使物体处在图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来位置不动，则在这一过程中，水平拉力F、环与横杆的摩擦力f和环对杆的压力N的大小变化情况是(    )

一个倾角为37°的斜面固定不动，其上有一个重10N的物体静止不动，当给物体加一个水平向右的从零逐渐增大到8N的推力作用时物体仍不动下列说法不正确的是（　　）

如图所示，小球被两根细线BA和CD拉住，BA在水平方向，CD跟竖直方向成θ 角，此时CD上的拉力为F₁ ， 现将BA剪断，小球开始摆动，当小球返回A点时CD上拉力为F₂ ， 则 为（ 用θ 的函数表示）．

在做“验证力的平行四边形定则”的实验中，需两次拉伸橡皮条使橡皮条伸长至某个节点，一次是通过两细绳用两个弹簧秤互成角度拉橡皮条．另一次是用一个弹簧秤通过细绳拉橡皮条，这两次拉橡皮条的作用效果应该．（选填“相同”或“不同”）为了达到上述的作用效果两次拉橡皮条时应将节点拉到位置．（选填“相同”或“不同”）

如图，在竖直平面内有一匀强电场，一带电量为+q、质量为m的小球在力F（大小可以变化）的作用下沿图中虚线由A至B做竖直向上的匀速运动．已知力F和AB间夹角为θ，AB间距离为d，重力加速度为g．则（   ）

如图所示，重G的物体通过绳OA、OB拴在半圆支架MN上，开始时，OA  与竖直方向成37°角，OB与OA垂直，下列说法正确的是（   ）

一个质量m=2kg的物体，放在固定的粗糙斜面上，斜面与水平方向的夹角θ=37°，现在用一个水平向右但F=10N的推力作用在物体上，物体静止．（sin37°=0.6，cos37°=0.8，g=10m/s²）求：

如图所示，人拉着旅行箱前进，拉力F与水平方向成α角，若将拉力F沿水平和竖直方向分解，则它的竖直分力为（  ）

如图所示，放在长木板上的木块质量为m，当木板与水平方向夹角为α时，木块静止在长木板上．

“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．本实验采用的科学方法是（   ）

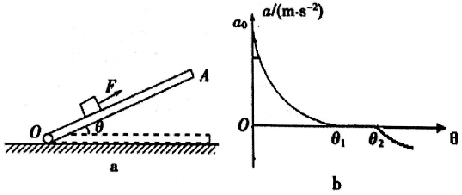

如图a所示，某研究小组利用此装置探究物体在恒力作用下加速度与斜面倾角的关系。木板OA可绕轴O在竖直平面内转动，物块受到平行于斜面且指向A端、大小为F＝8.5N的力作用。通过DIS实验，得到如图b所示的加速度与斜面倾角的关系图线，且每次实验过程中木板OA的倾角保持不变。若图b中图线与纵坐标交点a₀＝6m/s² ， 物块的质量m＝1kg，假定物块与木板间的最大静摩擦力始终等于滑动摩擦力。则（ ）

一均匀带负电的半球壳，球心为O点，AB为其对称轴，平面L垂直AB把半球壳一分为二，L与AB相交于M点，对称轴AB上的N点和M点关于O点对称．已知一均匀带电球壳内部任一点的电场强度为零.取无穷远处电势为零，点电荷q在距离其为r处的电势为 .假设左侧部分在M点的电场强度为E₁ ， 电势为φ₁；右侧部分在M点的电场强度为E₂ ， 电势为φ₂；整个半球壳在M点的电场强度为E₃ ， 在N点的电场强度为E₄.下列说法中正确的是（   ）

如图所示，一重物用轻绳悬挂于天花板上，用始终与轻绳垂直的力F缓慢拉动重物，直至轻绳水平，用T表示轻绳拉力的大小，则在缓慢拉动重物的过程中（   ）

如图所示，把一个光滑圆球放在两块挡板AB和AC之间，AB和AC之间的夹角为30°．现将AC板固定，而使AB板沿顺时针方向缓慢转动90°，则(   )

如图所示，小球C置于内侧面光滑的半球形凹槽B内，B放在长木板A上，在缓慢增大A的倾角 （木板未达竖直状态）的过程中，整个装置仍处于静止状态，则该过程（   ）

一个质量为2kg的物体同时受到两个力的作用，这两个力的大小分别为2N和6N，则物体的加速度大小不可能为（   ）

下列对运动的合成与分解的理解正确的是（   ）

如图所示，用轻绳AO，BO系住一物体使其处于平衡状态，绳AO与竖直方向成一角度，绳BO水平。当绳子的悬点A缓慢向右移动时，BO始终保持水平，在AO到达竖直方向前，关于绳子AO和BO的拉力，下列说法中正确的是（   ）
