第4节 常见机构 知识点题库

如图所示，一个箱子放在水平地面上，箱内有一固定的竖直杆，在杆上套着一个环，箱和杆的质量为M，环的质量为m，已知沿着杆以加速度a加速下滑(a＜g)，则此时箱对地面的压力N的大小是（ ）

已知两个力的合力大小为10N，则这两个力不可能是（   ）

一个人用与水平面成θ角的斜向上的拉力F拉放在粗糙水平地面上质量为M的箱子，箱子沿水平地面匀速运动，若箱子与地面之间的动摩擦因数为μ，则箱子所受的摩擦力大小（　　）

如图，一木块放在水平桌面上，在水平方向共受到三个力即F₁、F₂和静摩擦力作用，而且三个力的合力为零，其中F₁=10N，F₂=2N，若撤去力F₁ ， 则木块在水平方向受到的合力为（   ）

如图所示，在倾角为α的斜面上，放一质量为m的小球，小球和斜坡及挡板间均无摩擦，当档板绕O点逆时针缓慢地转向水平位置的过程中（   ）

两个大小分别为3N和4N的共点力的合力大小可能是（   ）

生活中离不开刀刃劈物体，如斧子、砍刀、菜刀、铡刀等，为研究问题方便，我们建立这样一个物理模型：把此类刀刃的横截面等效为一个顶角为θ的等腰三角形，若以大小为F力劈开物体，则刀刃劈物体时对物体侧向推力的大小为（   ）

如图所示，在一绝缘斜面C上有一带正电的小物体A处于静止状态。现将一带正电的小球B沿以A为圆心的圆弧缓慢地从P点转至A正上方的Q点处，已知P、A在同一水平线上，且在此过程中物体A和C始终保持静止不动，A、B可视为质点。关于此过程，下列说法正确的是（   ）

关于合力与分力，下列说法中正确的是（   ）

如图所示，光滑水平地面上放有截面为 圆周的柱状物体A，A与墙面之间放一光滑的圆柱形物体B，对A施加一水平向左的力F，整个装置保持静止。若将A的位置稍微向右移动一下，整个装置仍保持平衡，则（   ）

如图所示，质量为 的滑块A置于水平地面上，质量为 的滑块B在一水平推力作用下紧靠滑块A（A、B接触面竖直），此时B刚好不下滑。A与B间的动摩擦因数为 （ ），A与地面间的动摩擦因数为 ，重力加速度为g，最大静摩擦力等于滑动摩擦力。若在缓慢增大对B的水平推力的过程中，A始终不滑动，则（   ）

下列说法中正确的是（   ）

两个力的合力F的大小为30N，其中一个力F₁的大小为10N，那么另一力F₂的大小可能是（   ）

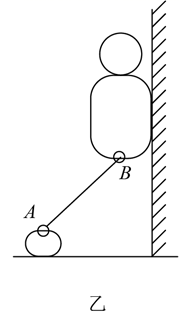

甲图是因为睡觉和不睡觉导致的教育惩戒——罚站，图中的大哥哥小明趁老师不注意，偷偷依靠在墙壁上。对此时小明的伸腿靠墙站立简化为图乙所示∶小明的身体倚在光滑的竖直墙面上，双腿绷直向前探出，A处为脚踝，B处为胯部，均看做光滑的铰链，AB为双腿，看做轻杆，脚部与地面的滑动摩擦因数为μ，假设最大静摩擦力等于滑动摩擦力。下列说法正确的是（　　）

如图所示为装卸工以水平向右的力 沿斜面向上推货箱，假设斜面的倾角为 ，货箱与斜面间的动摩擦因数为 ，则货箱所受摩擦力为（   ）

如图所示，一轻绳通过无摩擦的两个轻质定滑轮和质量为m的小球连接，另一端和套在绝缘光滑水平杆上质量为M、电荷量为+q的小物块连接，整个水平杆处于场强大小 、方向水平向左的匀强电场中。图中OB为竖直线，与OA间的夹角 ，水平杆上A点到B点的距离为 ，设水平杆固定且足够长，小球向上运动不会接触定滑轮。已知重力加速度大小为g， 、 ，现将小物块从A点由静止释放，试求：

如图所示，xOy平面直角坐标系所在空间有方向与坐标平面平行的匀强电场（图中未画出），电场强度大小为E。坐标系上的A、B、C三点构成边长为L的等边三角形。若将两电荷量相等的正点电荷分别固定在A、C两点时，B点的电场强度恰好为零。则A处电荷在坐标原点处产生的电场的电场强度大小为（   ）

如图甲，一重物用细绳悬挂于A点，用水平绳绑住绳的O点，牵引至图示位置保持静止。现保持O点的位置不变，改变绳牵引的方向，其拉力F随旋转角度的变化如图乙所示，则重物的重力为（   ）

某趣味物理实验中，在光滑水平桌面上从桌子的一个角A向角B发射一个乒乓球，要求参赛者在角B附近用细管吹气，将乒乓球吹进角C处的圆圈中。甲、乙、丙、丁四位参赛者吹气方向如图中的箭头所示，则最有可能成功的参赛者是（   ）

如图所示，小鸟在空中沿直线（图中虚线）飞行过程中受到重力和空气作用力的作用，则小鸟受到的空气作用力（   ）
