第二章 磁场 知识点题库

一直螺线管通有交流电，一个电子以速度v沿着螺线管的轴线射入管内，则电子在管内的运动情况是（    ）

如图所示，三根通电长直导线P、Q、R互相平行，通过正三角形的三个顶点，三根直导线均通入大小相等、方向垂直纸面向里的电流，则R受到的磁场力的方向是（　　）

电荷所受的洛伦兹力方向不一定与磁场方向垂直．（判断对错）

如图所示，质量为m、长为L的金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，磁感应强度大小为B．当棒中通以恒定电流后，金属棒摆起后两悬线与竖直方向夹角的最大值为θ=60°，下列说法正确的是（   ）

如图所示，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转，这一带电粒子束可能是（   ）

两根长直导线a、b平行放置，如图所示为垂直于导线的截面图，图中O点为两根导线ab连线的中点，M、N为ab的中垂线上的两点且与a、b等距，两导线中通有等大、同向的恒定电流，已知直线电流在某点产生的磁场的磁感应强度B的大小跟该点到通电导线的距离r成反比，则下列说法中正确的是（   ）

如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC和QD在同一水平面内，与NQ的夹角都为锐角θ。均匀金属棒ab和ef质量均为m，长均为L，ab棒初始位置在水平导轨上与NQ重合；ef棒垂直放在倾斜导轨上，与导轨间的动摩擦因数为μ（μ较小），由导轨上的小立柱1和2阻挡而静止。空间有方向竖直的匀强磁场（图中未画出）。两金属棒与导轨保持良好接触。不计所有导轨和ab棒的电阻，ef棒的阻值为R，最大静摩擦力与滑动摩擦力大小相等，忽略感应电流产生的磁场，重力加速度为g。

将长0.5m通过4A电流的通电导线放在匀强磁场中，当导线和磁场方向垂直时，通电导线所受磁场力为0.3N，则匀强磁场的磁疗感应强度B大小为T，若将通电导线中的电流减为2A，则这时匀强磁场的B为T，导线受安培力为N．

如图所示，阴极射线管（A为其阴极）放在蹄形磁铁的N、S两极间，射线管的A极接在直流高压电源的极（选填“正极”或者“负极”）．此时，荧光屏上的电子束运动轨迹偏转（选填“向上”“向下”或“不”）．

如图所示，电动机牵引的是一根原来静止的长为 ，质量为 金属棒 ，棒电阻为 ， 架在处于磁感应强度为 的水平匀强磁场中的竖直放置的固定框架上，磁场方向与框架平面垂直，当导体棒由静止上升高度 时获得稳定速度，该过程中其产生的焦耳热为 。电动机牵引导体棒过程中，电压表、电流表的读数分别为 、 ，已知电动机内阻为 ，不计框架电阻及一切摩擦，求：

在测定磁场中某点的磁场时，得到图中的几个关系图象，正确的是（   ）

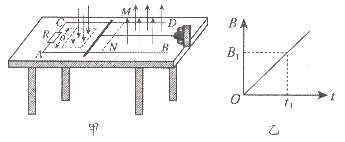

如图甲所示，绝缘的水平桌面上铺有两根不计电阻的足够长光滑金属轨道AB、CD，轨道间距为d，其左端接一阻值为R的电阻．一长为L且与导轨垂直的金属棒置于两导轨上，单位长度的电阻为r．在电阻、导轨和金属棒中间有一边长为a的正方形区域，区域中存在垂直于水平桌面向下的均匀磁场，磁感应强度的大小随时间的变化规律如图乙所示，其中坐标值已知．在金属棒右侧还有一匀强磁场区域，区域左边界M(虚线)与导轨垂直，磁场的磁感应强度大小为B₁ ， 方向垂直于水平桌面向上．某时刻，金属棒在电动机的水平恒定牵引力作用下从静止开始向右运动，在t₁时刻恰好以速度v₁越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好．求：

如图所示，在架子上吊着一根绝缘导线，右侧导线下部某处装有一个铅坠，使导线保持竖直状态，下端连接着一个铝箔刷子，刷子下方放置一张铝箔，调整刷子的高度使之下端刚好与铝箔接触。将左侧导线接到电源的正极上，电源的负极连接铝箔，用可移动的夹子水平地夹住一根强磁铁，右端N极正对右侧导线，接通电源，发现右侧导线在摆动。下列判断正确的是（   ）

如图所示，厚度为 、宽为 的金属导体板放在垂直于它的磁感应强度为 的匀强磁场中，当电流通过金属导体板时，在金属导体板的上侧面 和下侧面 之间会产生电势差，这种现象称为霍尔效应。实验表明，电势差 、电流 和 的关系为 ，式中的比例系数 称为霍尔系数。下列说法正确的是（   ）

笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏翻开时磁体远离霍尔元件，电脑正常工作，当显示屏合上时磁体靠近霍尔元件，屏幕熄灭，电脑进人休眠状态。如图所示，这是一块长为a、宽为b高为c的半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，单位体积中的自由电子数为n，元件中通人方向向右的恒定电流，大小为I。当显示屏合上时，元件处于垂直于上表面且方向向下的匀强磁场中，元件的前、后表面间产生电压U，以此来控制屏幕的熄灭。则元件的(    )

如图所示，用绝缘丝线悬挂着的环形导体(可视为不会发生形变)，位于与其所在平面垂直且向右的匀强磁场中，若环形导体通有如图所示方向的电流I，试判断环形导体的运动情况。

如图所示，一足够长的光滑平行金属轨道，其轨道平面与水平面成 角，上端用一电阻R相连，处于方向垂直轨道平面向上的匀强磁场中。质量为m、电阻为r的金属杆ab，从高为h处由静止释放，下滑一段时间后，金属杆开始以速度v匀速运动直到轨道的底端。金属杆始终保持与导轨垂直且接触良好，轨道电阻及空气阻力均可忽略不计，重力加速度为g。则（   ）

下列关于磁场的说法正确的是（   ）

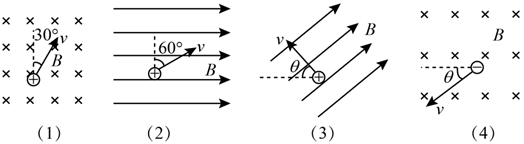

如图所示，各图中的匀强磁场的磁感应强度均为B，带电粒子的速率均为v，带电荷量均为q。试求出图中带电粒子所受洛伦兹力的大小，并指出洛伦兹力的方向。

如图所示为电流天平，可以用来测量匀强磁场的磁感应强度。它的右臂挂着矩形线圈，匝数为n，线圈的水平边长为L，处于匀强磁场内，磁感应强度B的方向与线圈平面垂直。当线圈中通过电流I时，调节砝码使两臂达到平衡。然后使电流反向，大小不变。这时需要在左盘中增加质量为m的砝码，才能使两臂再达到新的平衡。则磁感应强度B的表达式正确的是（   ）
