六、自感现象涡流知识点题库

如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，灯泡具有一定的亮度．若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到( )

A . 灯泡变暗，螺线管变长 B . 灯泡变亮，螺线管缩短 C . 灯泡变暗，螺线管缩短 D . 灯泡变亮，螺线管变长

如图甲所示为研究自感实验的电路图，并用电流传感器显示出在t＝1×10^－³ s时断开开关前后一段时间内各时刻通过线圈L的电流(如图乙)．已知电源电动势E＝6 V，内阻不计，灯泡A的阻值为6 Ω，电阻R的阻值为2 Ω.

（1）线圈的直流电阻R_L＝Ω.
（2）开关断开时，该同学观察到的现象是，并计算开关断开瞬间线圈产生的自感电动势是V.

低频电涡流传感器可用来测量自动化生产线上金属板的厚度．如图，在线圈L₁中通以低频交流电，它周围会产生交变磁场，其正下方有一个与电表连接的线圈L₂ ，金属板置于L₁、L₂之间．当线圈L₁产生的变化磁场透过金属板，L₂中会产生感应电流．由于金属板厚度不同，吸收电磁能量强弱不同，导致L₂中感应电流的强弱不同，则（）

A . 金属板吸收电磁能量，是由于穿过金属板的磁场发生变化，板中产生涡流 B . 金属板越厚，涡流越弱 C . L₂中产生的是直流电 D . L₂中产生的是与L₁中同频率的交流电

如图所示A、B为大小、形状均相同且内壁光滑但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速释放，穿过A管的小球比穿过B管的小球先落到地面．下面对两管的描述中可能正确的是( )

A . A管是用塑料制成的，B管是用铜制成的 B . A管是用铝制成的，B管是用胶木制成的 C . A管是用胶木制成的，B管是用塑料制成的 D . A管是用铜制成的，B管是用塑料制成的

如图为演示自感现象的实验电路，电感线圈的自感系数较大，且使得滑动变阻器接入电路中的阻值与线圈直流电阻相等，下列判断正确的是（）

A . 接通开关S，灯A₁、A₂立即变亮 B . 接通开关S，灯A₁逐渐变亮，A₂立即变亮 C . 断开开关S，灯A₁、A₂同时熄灭 D . 断开开关S，灯A₁逐渐熄灭，A₂立即熄灭

如图所示，A、B为两个同样规格的灯泡，自感线圈的直流电阻R_L=R，下面关于自感现象的说法中正确的（）

A . 开关接通瞬间，A，B两灯一样亮 B . 开关接通瞬间，B灯立即发光，A灯逐渐亮起来 C . 开关断开时，B灯立即熄灭，A灯逐渐熄灭 D . 开关断开时，B灯闪一下后与A灯一起逐渐熄灭

如图所示，一个理想变压器的原线圈的匝数为50匝，副线圈的匝数为100匝，原线圈两端接在光滑的水平平行导轨上，导轨的间距为0.4m，导轨上垂直于导轨由一长度略大于导轨间距的导体棒，导轨与导体棒的电阻忽略不计，副线圈回路中电阻R₁=5Ω，R₂=15Ω，图中交流电压为理想电压表，导轨所在空间由垂直于导轨平面，磁感应强度大小为1T的匀强磁场，导体棒在水平外力的作用下运动，其速度随时间变化的关系式为v=5sin10πt（m/s），则下列说法中正确的是（）

A . R₁的功率为0.2W B . 电压表的示数为4V C . 变压器铁芯中磁通量变化率的最大值为0.04Wb/s D . 变压器常用的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了增大涡流，提高变压器的效率

如图所示电路中，L是自感系数足够大的线圈，它的电阻可忽略不计，D₁和D₂是两个完全相同的小灯泡．将电键K闭合，待灯泡亮度稳定后，再将电键K断开，则下列说法中正确的是（）

A . K闭合瞬间，两灯同时亮，以后D₂熄灭，D₁变亮 B . K闭合瞬间，D₁先亮，D₂后亮，最后两灯亮度一样 C . K断开时，两灯都亮一下再慢慢熄灭 D . K断开时，D₂立即熄灭，D₁闪一下再慢慢熄灭

为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象，设计了如图所示的电路图，AB两灯规格相同，L的直流电阻和R相等，开关接通的瞬间，A灯的亮度（填“大于”“等于”或“小于”）B灯的亮度；通电一段时间后，A灯的亮度（填“大于”“等于”或“小于”）B灯的亮度；断电的瞬间，A灯（“立即”或“逐渐”）熄灭，B灯熄灭．（填“立即”或“逐渐”）

电路图（如图所示）接通电路，L的电阻远小于A灯，待灯泡A正常发光．然后断开电路，观察到什么现象？

张老师在课堂上演示了如图所示的实验，电源电动势为1.5V，人两手间电阻设为200kΩ，L为自感系数很大的电感线圈．当开关S₁和S₂都闭合稳定时，电流表A₁、A₂的示数分别为0.6A和0.4A．当断开S₂ ，闭合S₁ ，电路稳定时电流表A₁、A₂的示数都为0.5A．实验前先将两开关都断开．

（1）以下操作能使人有触电感觉的是

A . 先将S₁和S₂闭合，稳定后再突然断开S₁ B . 先将S₁和S₂闭合，稳定后再突然断开S₂ C . 保持S₂断开，先闭合S₁ ，稳定后再突然断开S₁ D . 由于电源电动势只有1.5V，无论怎样操作都不会使人有触电的感觉．
（2）任意操作两开关，有可能烧坏的是

A . 电流表A₁ B . 电流表A₂ C . 小灯泡 D . 所有仪器都不会烧坏
（3）保持S₂断开，先闭合S₁待稳定后突然打开S₁ ，此时A、B两点中电势较高的点是点，A、B间瞬时电压的最大值为kV．

如图所示，电路中L是自感系数较大的电感器．当滑动变阻器的滑动触头P从A端迅速滑向B端过程中通过AB的中点C时刻，回路中的电流为I₁；当滑动触头P从B端迅速滑向A端过程中通过C点时刻，回路中的电流为I₂；当滑动触头固定在C点时刻，回路中的电流为I₃ ，则下列关系正确的是（）

A . I₁=I₂=I₃ B . I₁＞I₃＞I₂ C . I₁＜I₃＜I₂ D . I₁=I₂＞I₃

线圈通以如图所示的随时间变化的电流，则（）

A . 0~t₁时间内线圈中的自感电动势最大 B . t₁~t₂时间内线圈中的自感电动势最大 C . t₂~t₃时间内线圈中的自感电动势最大 D . t₁~t₂时间内线圈中的自感电动势为零

电磁灶是利用电磁感应现象产生的涡流，使锅体发热从而加热食物．有关电磁灶，下列说法中正确的是( )

A . 锅体中涡流的强弱与磁场变化的频率有关 B . 电磁灶中通入电压足够高的直流电也能正常工作 C . 金属或环保绝缘材料制成的锅体都可以利用电磁灶来烹饪食物 D . 电磁灶的上表面一般都用金属材料制成，以加快热传递、减少热损耗

关于电磁感应现象，下列说法错误的是（）

A . 变压器铁芯做成片状是为了减小涡流 B . 灵敏电流表在运输时总要把两接线柱用导体连接起来，是利用了电磁驱动 C . 真空冶炼炉的炉外线圈应通入高频交流电 D . 车站和重要场所的安检门可以探测人身携带的金属物品

如图所示的电路中A₁和A₂是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同．在开关S接通和断开时，灯泡A₁和A₂亮暗的顺序是( )

A . 接通时A₁先达最亮，断开时A₁后灭 B . 接通时A₂先达最亮，断开时A₁后灭 C . 接通时A₁先达最亮，断开时A₁先灭 D . 接通时A₂先达最亮，断开时A₂先灭

在图中，线圈M和线圈P绕在同一个铁芯上。

图片_x0020_1025902564

（1）当闭合开关S的一瞬间，线圈P中感应电流的方向如何？
（2）当断开开关S的一瞬间，线圈P中感应电流的方向如何？

如图为 $\text{[math]}$ 振荡电路在 $\text{[math]}$ 时刻的状态，该时刻电容器放电刚结束，已知线圈的自感系数为 $\text{[math]}$ ，电容器的电容为 $\text{[math]}$ ，下列说法正确的是（　　）

A . $\text{[math]}$ 时，线圈中的自感电动势在减小 B . $\text{[math]}$ 时，电场方向向下，电场强度大小逐渐减小 C . $\text{[math]}$ 时，磁感应强度方向向下，大小逐渐增大 D . $\text{[math]}$ 时，电场方向向下，电路中电流正在增大

如图所示的电路中，三个相同的灯泡a、b、c和电感线圈L₁、L₂与直流电源连接，电感线圈的电阻忽略不计，开关S从闭合状态突然断开时，下列判断正确的有( )

A . a先变亮，然后逐渐熄灭 B . b先变亮，然后逐渐熄灭 C . c先变亮，然后逐渐熄灭 D . b、c逐渐熄灭

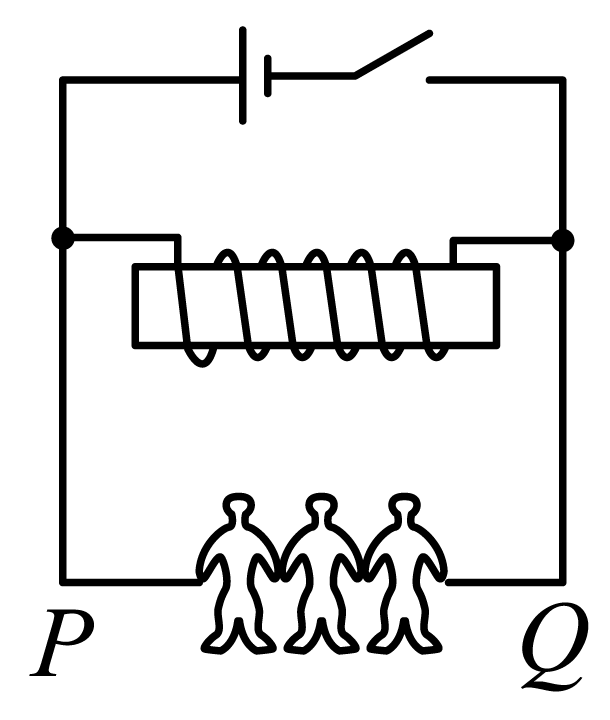

在自感课堂引入中，三位同学合作完成了一个惊奇小实验：他们手拉手与一节电动势为1.5V的干电池、若干导线、一个开关、一个有铁芯且匝数较多的线圈按图示方式连接，实验过程中人会有触电的感觉。下列说法正确的是（）

A . 闭合开关瞬间，人有触电的感觉 B . 闭合开关稳定后，人体的电流等于线圈的电流 C . 断开开关瞬间，流过人的电流方向为P→Q D . 断开开关瞬间，线圈两端的电压突然增大
