第二章 磁场 知识点题库

电子在匀强磁场中做匀速圆周运动，下列说法正确的是(    )

一直螺线管通有交流电，一个电子以速度v沿着螺线管的轴线射入管内，则电子在管内的运动情况是（    ）

通电矩形导线框abcd与无限长通电直导线MN在同一平面内.电流方向如图所示，ad边与MN平行，若直导线中的电流增大，关于MN的磁场对线框的作用，下列叙述正确的是（    ）

如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的 极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则(　　)

如图，水平面（纸面）内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上，t=0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动，t₀时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g．求：

①金属杆在磁场中运动时产生的电动势的大小；

②电阻的阻值．

如图所示，有界匀强磁场的磁感应强度B=2×10^﹣3T；磁场右边是宽度L=0.2m、场强E=40V/m、方向向左的匀强电场．一带电粒子电荷量q=﹣3.2×10^﹣19C，质量m=6.4×10^﹣27kg，以v=4×10⁴m/s的速度沿OO′垂直射入磁场，在磁场中偏转后进入右侧的电场，最后从电场右边界射出．求：

如图所示，相距为R的两块平行金属板M、N正对着放置，s₁、s₂分别为M、N板上的小孔，s₁、s₂、O三点共线，它们的连线垂直M、N，且s₂O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s₁进入M、N间的电场后，通过s₂进入磁场．粒子在s₁处的速度和粒子所受的重力均不计．

下列说法中正确的是（   ）

关于电场线和磁感线，以下说法中正确的是( )

如图所示，三根长直导线垂直于纸面放置通以大小相同，方向如图的电流，ac⊥bd，且ab=ad=ac，则a点处磁感应强度B 的方向为（    ）

M为水平放置的橡胶圆盘，在其外侧面均匀地带有负电荷.在M正上方用丝线悬挂一个闭合铝环N，铝环也处于水平面中，且M盘和N环的中心在同一条竖直线O₁O₂上.现让橡胶圆盘由静止开始绕O₁O₂轴按图示方向逆时针加速转动，下列说法正确的是（   ）

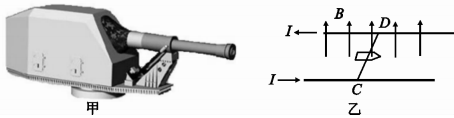

如图甲所示，电磁炮是一种新型的兵器，其射程甚至可达数百公里，远远超过常规炮弹。它的主要原理如图乙所示，当弹体中通以强电流时，弹体在强大的磁场力作用下加速前进，最后从炮口高速射出。设两轨道间距离为0.10m，匀强磁场的磁感应强度为40T，电流2000A，轨道长度为20m，不考虑电流产生的磁场对匀强磁场强度的影响，则（   ）

如图所示，一束质量为m、电荷量为q的粒子，恰好沿直线从两带电平行板正中间通过，沿圆心方向进入右侧圆形匀强磁场区域，粒子经过圆形磁场区域后，其运动方向与入射方向的夹角为θ(弧度)。已知粒子的初速度为v₀ ， 两平行板间与右侧圆形区域内的磁场的磁感应强度大小均为B，方向均垂直纸面向内，两平行板间距为d，不计空气阻力及粒子重力的影响，求：

下图是小丽自制的电流表原理图，质量为m的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连，弹簧劲度系数为k，在边长为ab＝L₁ ， bc＝L₂的矩形区域abcd内均有匀强磁场，磁感应强度大小为B，方向垂直纸面向外。MN的右端连接一绝缘轻指针，可指示出标尺上的刻度，MN的长度大于ab，当MN中没有电流通过且处于静止时，MN与ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流大小。MN始终在纸面内且保持水平，重力加速度为g，则（   ）

磁感应强度的单位特斯拉（T）用国际单位制的基本单位可表示为（   ）

如图所示，边长为L、匝数为n的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘．金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B=kt．求：

如图所示，一对倾斜的光滑平行金属导轨，其平面与水平面的夹角为30°，导轨间距为L，接在两导轨间电阻的阻值为R.在与导轨垂直的虚线边界下侧，有方向垂直导轨平面向上的匀强磁场．现将质量为m、有效电阻为R的导体棒，在导轨上从距虚线边界上方L处由静止释放，导体棒进入磁场后恰好做匀速运动.巳知导体棒与导轨接触良好且始终与导轨垂直，不计导轨的电阻，重力加速度为g.求：

磁场中某区域的磁感线如图所示，则（   ）

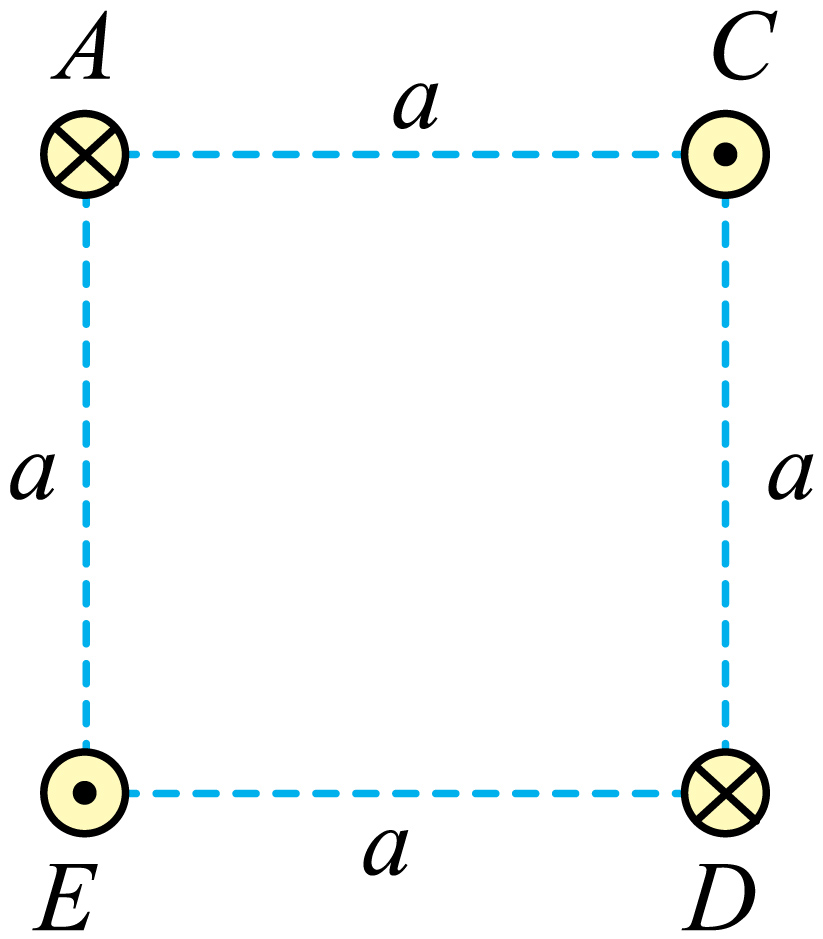

如图所示，四根长直导线垂直纸面放置，其横截面位于一边长为a的正方形顶点A、C、D、E上.四根导线中均通以大小为的恒定电流，电流方向如图所示，已知载流长直导线周围某点的磁感应强度 ， 式中k为常量，I为导线中的电流，r为该点到导线的距离。下列说法正确的是（   ）

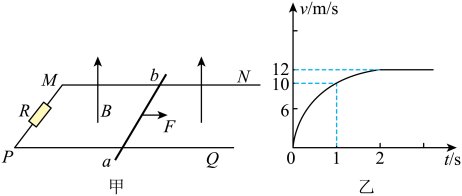

固定在水平桌面上的平行光滑金属导轨如图甲所示，导轨间距 ， 左端与的电阻相连，导轨间有垂直于导轨平面向上的匀强磁场，导体棒ab垂直放在导轨上。现给导体棒施加一水平向右的恒力F，测得导体棒速度随时间变化的图像如图乙所示。已知导体棒质量 ， 有效阻值 ， 磁场磁感应强度 ， 其它电阻不计。
