第二章 磁场 知识点题库

如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是

如图所示，两条足够长的光滑金属导轨平行放置，导轨所在平面与水平面的夹角为θ，导轨上端连有定值电阻，匀强磁场垂直于导轨平面．将质量为m的导体棒放在导轨上静止释放，当速度达到v时导体棒开始匀速运动，此时再对导体棒施加一平行于导轨向下的拉力，并保持拉力的功率恒定，导体棒最终以2v的速度匀速运动．已知导体棒始终与导轨垂直且接触良好，不计导轨和导体棒的电阻，重力加速度为g．在由静止开始运动到以速度2v匀速运动的过程中（   ）

两根非常靠近且相互垂直的长直导线分别通以相同强度的电流，方向如图所示，那么两电流所产生的磁场垂直导线平面向内且最强的在哪个区域（   ）

如图所示，条形磁铁放在水平桌面上，一根通电直导线被水平悬挂在磁铁中心的正上方处，保持导线跟磁铁垂直．导线中通有如图中所示电流，磁铁保持静止状态．以下判断正确的是（   ）

如图所示，要使线框abcd在受到磁场力作用后，ab边向纸外，cd边向纸里转动，可行的方法是（   ）

如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.3m．导轨电阻忽略不计，其间连接有固定电阻R=0.4Ω．导轨上停放一质量m=0.1kg、电阻r=0.2Ω的金属杆ab，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向竖直向下．利用一外力F沿水平方向拉金属杆ab，使之由静止开始运动做匀加速直线运动，电压传感器可将R两端的电压U即时采集并输入电脑，获得电压U随时间t变化的关系如图乙所示．

如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线的磁场方向一致且向里（    ）

如图所示，宽度为L=0.40m的足够长的平行光滑金属导轨固定在绝缘水平面上，导轨的一端连接阻值为R=0.90Ω的电阻，导轨电阻忽略计．导轨所在空间存在竖直向下的匀强磁场，磁感应强度大小为B=0.50T．一根质量为m=0.1kg、电阻R1=0.1Ω的导体棒MN放在导轨上，与导轨接触好．现用一平行于导轨的拉力拉动导体棒MN沿导轨向右运动，在运动过程中保持导体棒与导轨垂直．当导体棒达到匀速运动时，速度为v=0.50m/s，此时，

如图所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过有界的水平匀强磁场区域，A，B为该磁场的竖直边界，若不计空气阻力，则（   ）

静电喷漆技术具有效率高、质量好、有益于健康等优点，其装置可简化为如图甲所示。A、B为水平放置的间距d＝1.6m的两块足够大的平行金属板，两板间有方向由B指向A的 的匀强电场。在A板的中央放置一个安全接她的静电油漆喷枪P，油漆喷枪可向各个方向均匀地喷出初速度大小均为 的油漆微粒，已知油漆微粒的质量均为m＝1.0×10^－5kg，带负电且电荷量均为q＝1.0×10^－3C，不计油漆微粒间的相互作用以及油漆微粒带电量对板间电场和磁场的影响，忽略空气阻力，g取 ，已知sin53°＝0.8，cos53°＝0.6．求（计算结果小数点后保留一位数字）：

如图甲所示，带正电粒子以水平速度v₀从平行金属板MN间中线 连续射入电场中。MN板间接有如图乙所示的随时间t变化的电压U_MN ， 两板间电场可看作是均匀的，且两板外无电场。紧邻金属板右侧有垂直纸面向里的匀强磁场B ， 分界线为CD，EF为屏幕。金属板间距为d ， 长度为l ， 磁场的宽度为d。已知B=2. 5xl0^-3T ． l=d=0.2m ， 每个带正电粒子的速度v₀=10⁵m/s，比荷 = l0²C/kg，MN板间最大电压U=75V ， 重力忽略不计，在每个粒子通过电场区域的极短时间内，电场可视作是恒定不变的。取sin37°=0.6 ， cos37°=0.8。求：

如图是采用智能照明系统,在自然光不足时接通电源启动日光灯,而在自然光充足时,自动关闭日光灯,其原理图如图所示。R为一光敏电阻,L为一带铁芯的螺线管,在螺线管上方有一用细弹簧系着的轻质衔铁,一端用铰链固定在墙上可以自由转动,另一端用一绝缘棒链接两动触头。有关这套智能照明系统工作原理描述正确的是(   )

如图所示，在宽为L的区域内有竖直向下的匀强磁场，磁感应强度大小为B．光滑绝缘水平面上有一边长为L、质量为m、电阻为R的单匝正方形线框abcd，ad边位于磁场左边界，线框在水平外力作用下垂直边界穿过磁场区．

如图所示，在倾角为θ＝30°的斜面上，固定两间距L＝0.5 m的平行金属导轨，在导轨上端接入电源和滑动变阻器R ， 电源电动势E＝10 V，内阻r＝2 Ω，一质量m＝100 g的金属棒ab与两导轨垂直并接触良好。整个装置处于磁感应强度B＝1 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)。金属导轨是光滑的，取 g＝10 m/s² ， 要保持金属棒在导轨上静止，求：

导线中带电粒子的定向运动形成了电流。带电粒子定向运动时所受洛伦兹力的矢量和，在宏观上表现为导线所受的安培力。如图所示，设导线ab中每个带正电粒子定向运动的速度都是v，单位体积的粒子数为n，粒子的电荷量为q，导线的横截面积为S，磁感应强度大小为B、方向垂直纸面向里，则下列说法正确的是（   ）

如图所示，在倾角为 的斜面上，固定一宽L＝0.25m的平行金属导轨，在导轨上端接入电源和滑动变阻器R.电源电动势E＝12V，内阻 ，一质量m＝20g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B＝0.80T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取 ，要保持金属棒在导轨上静止，求：

老师在课堂上做了两个小实验，同学印象深刻。第一个实验叫做“旋转的液体”，在玻璃皿的中心放一个圆柱形电极，沿边缘内壁放一个圆环形电极，把它们分别与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水，如果把玻璃皿放在如图甲的磁场中，液体就会旋转起来。第二个实验叫做“振动的弹簧”，把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触（如图乙），通电后，发现弹簧不断上下振动，下列关于这两个趣味实验的说法正确的是（  ）

如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接。已知导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为(    )

​​

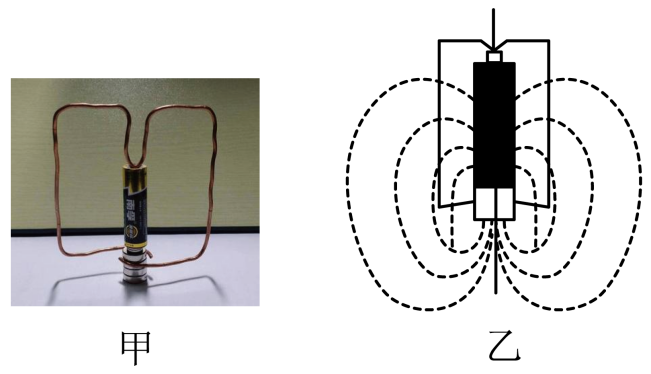

小明同学制作了一个有趣的“简易电动机”，将一节5号干电池的正极向上，几块圆柱形强磁铁吸附在电池的负极上，把一段裸铜导线弯折成一个线框，线框上端的中点折出一个突出部分与正极良好接触，下面弯曲的两端与磁铁表面保持良好接触，如图甲所示，放手后线框就会转动起来。小明运用学过的磁场知识对其进行深入研究，画出的“原理图”如图乙所示，图中虚线表示磁感线，关于该“简易电动机”，下列说法正确的是（   ）

如图，同种材料制成的粗细均匀半圆形单匝导线框固定于匀强磁场中，线框平面与磁场方向垂直，直径两端与直流电源相接。已知段所受安培力大小为 ， 忽略电流之间的相互作用。则（ ）
