五、电流和电源 知识点题库

如图所示电路中，当变阻器R₃的滑动头P向b端移动时，则（     ）

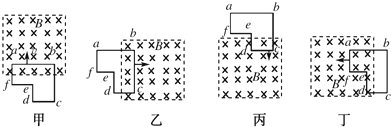

粗细均匀的电阻丝围成图所示的线框，置于正方形有界匀强磁场中，磁感强度为B ， 方向垂直于线框平面，图中ab=bc=2cd=2de=2ef=2fa=2L。现使线框以同样大小的速度v匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过如图所示位置时，下列说法中正确的是（）

某品牌手机在待机工作状态时，通过的电流是4微安，则该手机一天时间内通过的电荷量是多少？通过的自由电子个数是多少？

如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R₄的滑片向b端移动时，则（   ）

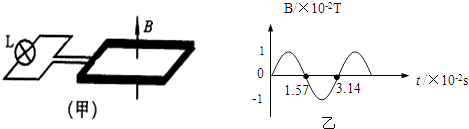

如图（甲）所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n=100匝，电阻r=1.0Ω，所围成矩形的面积S=0.040m² ， 小灯泡的电阻R=9.0Ω，磁场的磁感应强度随按如图（乙）所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e=nB_mS cos t，其中B_m为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，求：

2016年8月1日，某网友反映小区电梯遭雷击了，为了避免此类事情发生，在建筑物顶部更换了的避雷针。当带正电的云层接近避雷针时就会发生放电，此时避雷针中（  ）

下列说法正确的是（    ）

一个阻值为R的电阻两端加上电压U后，通过导体截面的电量q与通电时间t的图象如图所示，此图线的斜率 即 等于 　　

如图，两根足够长的固定的平行光滑金属导轨位于倾角θ=30°的固定斜面 上，导轨上、下端分别接有阻值 R₁=15Ω和 R₂=15Ω的电阻，导轨自身电阻忽略不计， 导轨宽度 L=2m，在整个导轨平面内都有垂直于导轨平面向上的匀强磁场，磁感应强度 B=0.5T．质量为 m=0.1kg，电阻 r=0.5Ω的金属棒 ab在较高处由静止释放，金属 棒 ab在下滑过程中始终与导轨垂直且与导轨接触良好．当金属棒 ab下滑高度 h =4m 时，速度恰好达到最大值。（g =10m/s²）求：

关于电源的电动势，下列说法中正确的是(       )

2018年8月的某天夜里，二中南校区的上空电闪雷鸣.某摄影爱好者拍摄到的闪电，假设这次闪电产生的电压可等效为3×10⁷V，电流可等效为2.5×10⁵A，历时 l×10^-3s。

如图，半径为L的小圆与半径为3L的圆形金属导轨拥有共同的圆心，在小圆与导轨之间的环形区域存在垂直于纸面向外、磁感应强度大小为B的匀强磁场．现将一长度为3L的导体棒置于磁场中，让其一端O点与圆心重合，另一端A与圆形导轨良好接触．在O点与导轨间接入一阻值为r的电阻，导体棒以角速度ω绕O点做逆时针匀速圆周运动，其它电阻不计．下列说法正确的是（   ）

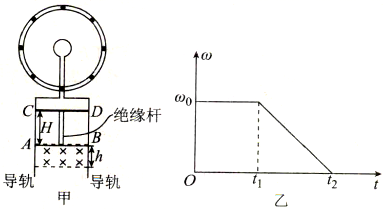

如图所示，竖直面内有一圆形小线圈，与绝缘均匀带正电圆环共面同心放置。带电圆环的带电量为Q，绕圆心做圆周运动，其角速度ω随时间t变化的关系图象如图乙所示(图中ω₀、t₁、t₂均为已知量)。线圈通过绝缘导线连接两根竖直的、间距为l的光滑平行金属长导轨，两导轨间的矩形区域内存在垂直纸面向里的水平匀强磁场，磁场上、下边界的间距为h，磁感应强度大小恒为B．“工”字形构架由长度为H(H>h)的绝缘杆和水平金属棒AB、CD组成，金属棒与导轨紧密接触。初始时锁定“工”字形构架，使金属棒AB位于磁场内的上边沿，t₁时刻解除锁定，t₂时刻开始运动。已知“工”字形构架的质量为m，金属棒AB和金属棒CD的长度均为l，金属棒AB和金属棒CD离开磁场下边沿时的速度大小均为v，金属棒AB、CD和圆形线圈的电阻均为R，其余电阻不计，不考虑线圈的自感，重力加速度为g。

如图所示，宽L=2m、足够长的金属导轨MN和M′N′放在倾角为θ=30°的斜面上，在N和N′之间连接一个R=2.0Ω的定值电阻，在AA′处放置一根与导轨垂直、质量m=0.8kg、电阻r=2.0Ω的金属杆，杆和导轨间的动摩擦因数 ，导轨电阻不计，导轨处于磁感应强度B=1.0T、方向垂直于导轨平面的匀强磁场中．用轻绳通过定滑轮将电动小车与杆的中点相连，滑轮与杆之间的连线平行于斜面，开始时小车位于滑轮正下方水平面上的P处（小车可视为质点），滑轮离小车的高度H=4.0m．启动电动小车，使之沿PS方向以v=5.0m/s的速度匀速前进，当杆滑到OO′位置时的加速度a=3.2m/s² ， AA′与OO′之间的距离d=1m，求：

一根粗细均匀的金属导线两端加上恒定电压U时，通过金属导线的电流为I，金属导线中自由电子定向移动的平均速率为v。若将金属导线均匀拉长，使其长度变为原来的2倍，仍给它两端加上恒定电压U，则此时（   ）

关于电源，下列说法中正确的是（   ）

下列有关有电源的电路中，导线内部的电场强度的说法中正确的是(    )

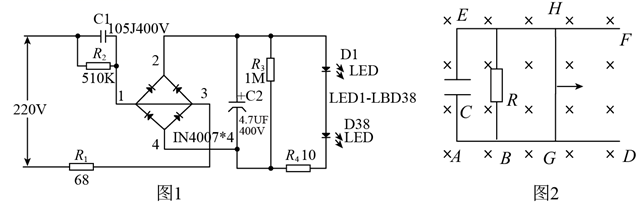

如图（1）所示为 充电灯电路图，图中用到并联的电阻电容电路，这心那电路中电容主要是起降压的作用。电阻是用来给电器油压放出的。防止电容充电后电压叠加造成输出电压升高，避免电源电压突然变大时烧毁被充电的设备。电源、并联的电阻和电容可以等效为图（2）的电路，整个区域存在一竖直垂直于纸面向里的匀强磁场B， 、 为间距为L的平行水平金属导轨，左端并联电容器C（电容器C一开始不带电）和定值电阻R有一长度也为L的金属棒 质量为m，电阻为r，现在给金属棒 一水平向右的初速度v，金属棒 在以后的运动过程中一直垂直导轨，忽略其他电阻、一切摩擦和电路中的辐射，整个运动过程金属棒 与 、 金属导轨接触良好，求：

一根长为2m横截面积为1.6×10^-5m²的铜棒，铜棒的电阻为2.19×10^-3 ，铜棒内的电场强度为2.5×10^-2V/m，铜棒内自由电子密度为8.5×10²⁹m^-3 ， 电子的电荷量为e=1.6×10^-19C。求：

下列说法正确的是（   ）
