五、电流和电源 知识点题库

某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图所示的电路．接通电源后，可能出现的情况是（     ）

示波器是电子技术实验测量中常用的仪器，若示波器中显像管的电子枪在2s内发射6×10¹³个电子，则示波管中电流强度大小为（ ）

在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是(     )

如图所示电路，平行板电容器的一个极板与滑动变阻器的滑动端C相连接。电子以速度v₀垂直于电场线方向射入并穿过平行板间的电场。在保证电子还能穿出平行板间电场的情况下，若使滑动变阻器的滑动端C上移，则电容器极板上所带电量q和电子穿越平行板所需的时间t    （    ）

电阻R₁阻值为6Ω，与电阻R₂并联后接入电路中，通过它们的电流之比I₁：I₂=2：3，则电阻R₂的阻值和总电阻的阻值分别为（   ）

有关电压和电动势的说法中正确的是（   ）

关于闭合电路中静电力和非静电力的作用，正确的说法是

如图所示，ab =25cm，ad =20cm，匝数为50匝的矩形线圈．线圈总电阻 r =1Ω ，外电路电阻R =9Ω，磁感应强度B =0.4T，线圈绕垂直于磁感线的OO’ 轴以角速度50 rad/s匀速转动．求：

关于电源的电动势 ，下列说法中正确的是（    ）

电视中有这样一则广告“南孚电池容量大，玩具车用过后，收音机接着用”。玩具车的两节南孚干电池，已经用过较长时间，不能再驱动了，把它们取出来用电压表测电压，电压表示数接近 3V ，再把它们作为收音机的电源，收音机能正常工作。下列说法中正确的是(   )

关于电动势, 下列说法正确的是(    )

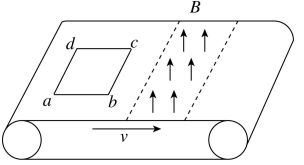

某实验小组制作一个金属安检仪原理可简化为图示模型.正方形金属线圈abed平放在粗糙水平传送带上，被电动机带动一起以速度v匀速运动，线圈边长为L，电阻为R，质量为m，有一边界宽度也为L的矩形磁场垂直于传送带，磁感应强度为B，且边界与 线圈bc边平行.已知线圈穿过磁场区域的过程中速度不变，下列说法中正确的是（   ）

从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动。现对电路中一段金属直导线进行分析：设该导线电阻率为ρ，导线内场强为 E，单位体积内有n个自由电子，电子电荷量为e，自由电子定向移动的平均速率为v。现将导线中电流与导线横截面积的比值定义为电流密度，其大小用j表示。则下列表达式正确的是（   ）

一段导线中的电流是1.0 A，在30 s内通过这段导线某一横截面的电荷量是（   ）

如图所示，为一款锂电池的背面印有的符号和简单说明，下列说法正确的是（   ）

对闭合回路相关概念的认识，下列正确的是（   ）

如图所示，足够长的“U”形光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度大小为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的部分的电阻为R，当流过ab棒某一横截面的电荷量为q时，棒的速度大小为v，则金属棒ab在这一过程中(　　)

学校为创建绿色校园改装了一批太阳能路灯，太阳能路灯技术参数如下：太阳能电池组件（太阳能电池光电转换效率为18%，得到的电池功率为100W）；免维护蓄电池（60~250 A·h/12 V，充电效率为80% ）；照明时间（4~12 h，可根据需要任意调节，阴雨天可连续工作5~7天）；光控时LED照明恒流输出功率（15~60 W）；其他辅助系统组成部分。结合上述数据，下列说法正确的是（       ）

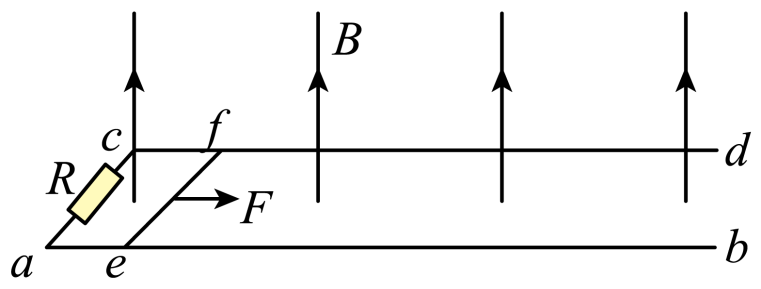

如图所示，足够长的平行光滑金属导轨、水平固定于磁感应强度方向竖直向上、大小的匀强磁场中，a、c之间连接阻值的电阻，导轨间距 ， 导体棒垂直导轨放置且与导轨接触良好，导体棒的质量、电阻。时刻对导体棒施加一个水平向右的拉力F，使导体棒做初速度为零、加速度大小的匀加速直线运动，时改变拉力F的大小使拉力的功率此后保持恒定，时导体棒已经做了一段时间的匀速运动。求：

如图，在正常工作的伏打电池内部，a点、b点分别位于电极和电解液的接触薄层内，其中（选填“a”或“b”）点电势更高。通过做功，正电荷从a处向A极板运动，发生的能量转化是：；负电荷从a点向b点移动的过程中，发生的能量转化是：。
