五、电流和电源 知识点题库

如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是（    ）

一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电量q随时间t变化的图象如图所示，此图象的斜率可表示为（    ）

三个电阻的阻值之比R₁：R₂ ：R₃=1：2：5，若将这三个电阻并联，则通过它们的电流之比I₁：I₂：I₃为（ ）

形成持续电流的条件是(     )

下列叙述中正确的有（  ）

一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点．若增大外电路电阻R ， 则下列说法正确的是（　　）

设金属导体的横截面积为S ， 单位体积内的自由电子数 为n ， 自由电子定向移动速度为v ， 若电子的电量为e ， 那么在时间t内，通过某一横截面积的电量为；若导体中的电流 I ， 则电子定向移动的速率为。

随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额．如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知该电池待机状态下的平均工作电流和充满电后储存的电能大约分别是（   ）

如图所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是（ ）

关于电源电动势，下列说法中正确的是（   ）

如图所示，一块长度为a、宽度为b、厚度为d的金属导体，当加有与侧面垂直的匀强磁场B，且通以图示方向的电流I时，用电压表测得导体上、下表面MN间电压为U．已知自由电子的电量为e．下列说法中正确的是（   ）

如图（甲）所示，电压表V₁、V₂串连接入电路中时，示数分别为6V和4V，当只有电压表V₂接入电路中时，如图（乙）所示，示数为9V，电源的电动势为（   ）

如图所示的两条图线分别表示同一电源的内阻发热功率P_r以及电源的总功率P随干路电流I的变化图线，其中抛物线OBC为电源的内阻发热功率P_r随干路电流I的变化图线，直线OAC为电源的总功率P随干路电流I的变化图线．若线段AB对应的横坐标为2A，那么图象中线段AB所表示的功率差以及电流I=2A时所对应的外电阻分别为（   ）

有一铅蓄电池，当移动1 C电荷时非静电力做功是2 J，该铅蓄电池的电动势是多少？给一小灯泡供电，供电电流是0.2 A，供电10 min，非静电力做功是多少？

电路中，每分钟有6×10¹³个自由电子通过横截面积为0.64×10^{－6 m2}的导线，那么电路中的电流是(　　)

有一段导体，在时间 秒内通过了 库仑的电量，那么导体中的电流强度是多大？

如图甲所示，质量为m、电阻为r的金属棒ab垂直放置在光滑水平导轨上，导轨由两根足够长间距d的平行金属杆组成，其电阻不计，在导轨左端接有阻值R的电阻，金属棒与导轨接触良好，整个装置位于磁感应强度B的匀强磁场中。从某时刻开始，导体棒在水平外力F的作用下向右运动（导体棒始终与导轨垂直），水平外力随着金属棒位移变化如图乙所示，当金属棒向右运动位移x时金属棒恰好匀速运动.则下列说法正确的是（    ）

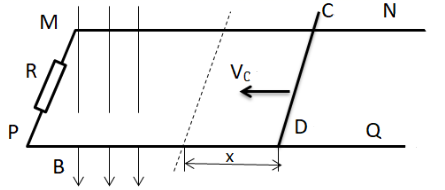

如图，电阻不计的足够长平行金属导轨MN和PQ水平放置，MP间有阻值为R=1Ω的电阻，导轨相距为2m，其间有竖直向下的匀强磁场，磁感应强度为B=0.5T。质量m为0.5kg，电阻为1Ω的导体棒CD垂直于导轨放置并接触良好，CD棒与导轨的动摩擦因数μ=0.2。现导体棒获得初速度v₀为10m/s，经过距离x=9m进入磁场区，又经2s后停了下来，g=10m/s²。则该过程中流过导体棒CD的电量q及电阻R产生的热量Q正确的是（   ）

有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线中有n个自由电子，电子的电荷量为q。此时电子的定向移动速度为v，在t时间内，通过铜导线横截面的自由电子数目可表示为（   ）

依据所学电学知识，请判断下列说法中正确的是（  ）
