诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了所成的像，太阳实际在图中（选填“甲”或“乙”）的位置。

为了探究光的反射定律，小明用如图所示的装置进行实验，平而镜置于水平桌面上，E, F是两块粘接起来的硬纸板，垂直于镜而且可绕ON转动:

（1）为了更好地显示光路，所选用的硬纸板的表面应(选填“光滑”或“粗糙”)些.
（2）如图甲所示，当E, F在同一平面上时，让入射光沿AO紧贴着纸板E射向镜面，在F上可看到反射光OB，测出入射角和反射角的大小，发现相等便立即得出实验结论:反射角等于入射角.这样得出结论(选填“合理”或“不合理”)，原因是;若开始实验时硬纸板并未与平面镜垂直， (选填“能”或“不能”)在纸板F上看到反射光线.
（3）以法线ON为轴线，将白色硬纸板的F面向后翻折过一个角度后，小明无法在纸板F上看到反射光线，此时反射光线与入射光线及法线 (选填“仍在”或“不在”)同一平面内;小明认为此时反射光线依然存在，请你说出将它显示出来的一种方式.

关于光的反射，下列说法正确的是（　　）

A . 漫反射中有些光线不遵循光的反射规律的 B . 黑板上的“反光”现象，是由于黑板发生漫反射的缘故 C . 无论是镜面反射还是漫反射，每一条光线都遵循光的反射规律 D . 彼此平行的入射光线经镜面反射后，反射光线彼此一定不平行

【探究名称】探究凸透镜成像的大小与哪些因素有关。

甲乙

（1）【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指(图甲)，看到手指的像；然后再用它观察远处的房屋(图乙)，看到房屋的像。(选填“放大”“等大”或“缩小”)
（2）他想：凸透镜成像的大小可能与哪些因素有关?
【进行猜想】凸透镜成像的大小可能与有关。

（3）【设计并进行实验】小明在图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示。

物体到凸透镜的距离/cm	光屏上像到凸透镜的距离/cm	光屏上像的大小
40	13.5	缩小
30	15	缩小
20	20	等大
15	30	放大
10	光屏没有像
8	光屏没有像

【结论与应用】分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越，同时发现像到凸透镜的距离就越。

（4）小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机同学(选填“靠近”或“远离”)，同时还应照相机的暗箱长度(选填“增长”“缩短”或“不改变”)

身高1.6米的小红穿红上衣、白裙子站在学校大厅穿衣镜前2m的地方，小红在镜中的像到小红的距离为m，像高为m；当发现衣领处有点污渍时，便走近镜子，由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，应将光源照向（选填“衣领”,”平面镜”），小红从平面镜中看到镜子对面电子石英钟的示数为

，则这个时刻的正确时间应该是。如果此时蓝色光照在小红身上，她上衣呈色，裙子呈色。

下列现象中属于光的反射现象的是（）

A . 雨后彩虹

B . 水中倒影

C . 手影游戏

D . 放大观察

如图甲是“探究光的反射定律”的实验装置，把一个平面镜放在水平桌面上，再把一块白色硬纸板竖直地立在平面镜上，并且纸板能绕垂直于桌面的直线ON折转。

（1）让一束激光紧贴纸板射向镜面上的O点，在纸板前不同方向都能看到纸板上的入射光，这是因为光在纸板上发生了反射。
（2）多次改变入射角的大小进行实验，可以得出结论：反射角入射角。
（3）如图乙所示，将纸板的右半部分绕ON向后翻转任意角度，发现纸板上均无反射光呈现，此现象说明了。
（4）请根据光的反射定律，在图丙中画出入射光线，并标出入射角及其度数。

（1）如图所示，作出入射光线AO的出射光线 $\text{[math]}$
（2）如图所示，作出三角形ABC在平面镜中成的像 $\text{[math]}$

如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。因为S才是鱼真实的位置，S′处是鱼的像的位置。请你在图中作出由S发出经过水面后射入人眼的光线。

为了灵川百姓的生命财产安全，灵川县公安局在很多路口都安装了监控摄像头，如图所示，它可以拍下作案嫌疑人的现场照片。拍照时，摄像头的镜头相当于凸透镜，所成的像是（选填“放大”或“缩小”或“等大”）的（选填“实”或“虚”）像。

图片_x0020_100030

一束光从空气中斜射入水中，AO是入射光线，OB是反射光线，OC是折射光线，如图所示。若AO与OB夹角为40°，下列说法正确的是（）

A . 入射角为40° B . 反射角为20° C . 折射角大于20° D . 假如一束光线沿着CO从水中斜射入空气中，可以看到光线沿OB射出

探究光的反射定律的装置如图所示，平面镜平放在水平桌面上，垂直放置在平面镜的纸板AB可以沿ON向前、向后折。

图片_x0020_100016

（1）让一束光贴着纸板A射到O点，将纸板B翻折到能呈现反射光束的位置，若将入射光向ON靠近，则反射光线（选填“靠近”或“远离”）ON；
（2）实验中需要量角器测出反射角和入射角的大小，其目的是，逐次改变入射光的方向，多测几组反射角和入射角的大小，这样做是为了；
（3）将纸板B沿ON向后折去，则在B纸板上看不到反射光线，说明。

如图所示，在街道或盘山公路的拐弯处常竖立一面凸面镜。司机或行人通过这面镜子看到的是正立、缩小的（填“实”或“虚”）像。这种镜子反射光时，（填“遵循”或“不遵循”）光的反射定律。

图片_x0020_1112761363

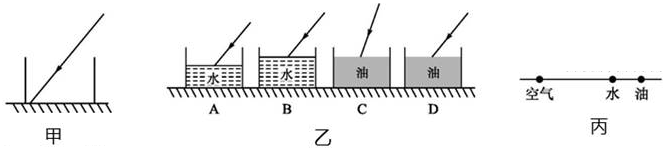

在探究光从空气斜射入水和油时，哪种液体对光的偏折本领较大的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论。经讨论，同学们认为这一方案是可行的，于是进行了探究实验。

（1）要实现探究目标，他们应选择图乙中的两图示实验。(选填字母序号)
（2）某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，对光的偏折本领较大。

如图，一束光在空气和玻璃两种介质的界面上发生了反射和折射，请判断：折射光线为，玻璃在（选填“CD面的左方”、“CD面的右方”、“AB面的上方”或“AB面的下方”）。

县城的河岸改造，花溪河岸垂柳成荫，水面倒影如镜．从物理学角度看，“垂柳成荫”是由光的形成的，“倒影如镜”是由光的形成的．

小明用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：

（1）如图甲所示，实验前应调节烛焰、凸透镜和光屏三者的中心，使它们在同一高度上，便于让像承接在；
（2）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到个清晰的倒立、的实像；
（3）通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是（填符号）。

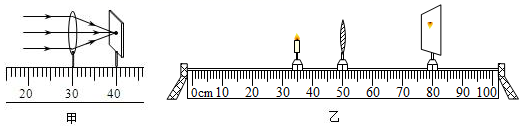

在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。

（1）由图甲可知该凸透镜的焦距是cm。
（2）烛焰在如图乙所示的位置时，成像特点与（选填“照相机、投影仪、放大镜”）成像特点相同。若用黑纸片将凸透镜遮挡一半，这时在光屏上（选填“不能、能”）成完整烛焰的像。
（3）若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将（选填“变大、变小、不变”）

在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一个清晰的像，则（）

A . 所成的像是倒立缩小的实像 B . 所成的像是倒立放大的实像 C . 凸透镜不动，当把蜡烛向左移动时，要成清晰的像，光屏须向右移动 D . 随着蜡烛燃烧，烛焰逐渐向下移动，光屏上的像也向下移动

按照要求规范作图（作图时请用刻度尺）如图所示，请画出入射光线通过凸透镜后的折射光线。
