第四章 在光的世界里 知识点题库

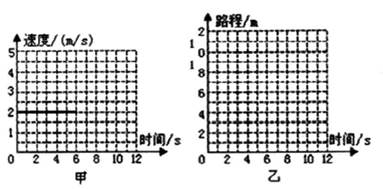

（1） 一辆电动玩具车作匀速直线运动，它的速度--时间图象如图(甲)所示，请在图(乙)上画出它的路程--时间图象。

（2） 如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

（1） 如图甲所示，温度计的示数为℃ ；如图乙所示，平行光源射向凸透镜的光线，恰好能在光具座右侧的光屏上形成一个亮点，则该凸透镜的焦距为cm；用天平测量某物体的质量时，天平右盘中的砝码和游码的刻度值如图丙所示，则该物体的质量为g

（2） 图甲所示是某实验小组做“探究水的沸点”实验的装置，小组同学根据实验数据绘制出水沸腾时的温度一时间图象，如图乙所示。根据图象可知：水沸腾时，继续加热，水的温度；当地大气压(选填“高于”“等于”或“低于”)标准大气压。实验中，如果减少烧杯中水的质量，那么水沸腾时的图象可能是图乙中的(选填“b"“c"或“d")。

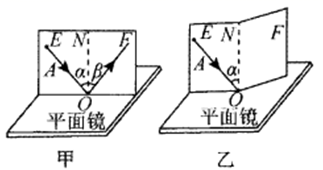

（1） 让一束光沿着E板从A点射到镜面的O点，由于光在E板发生反射（选填“镜面”或“漫”），从光屏前不同方向都可以看到E板上光线AO的径迹。

（2） 让一束光沿着E板从A点射到镜面的O点，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明光反射时，；

（3） 实验中，观察到入射角为45°时，反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论。你认为有何不妥之处?。

（1） 为了便于确定像的位置要用玻璃板作为平面镜、原因是玻璃板能成像，而且 ______ （只填字母代号）。

（2） 为了比较像与物体的大小关系，需要选用两根外形 （选填“相同”或“不同”）的蜡烛 。

（3） 在寻找蜡烛A的像的位置时，眼睛应在放有蜡烛 （选填“A”或“B”）的一侧观察。

（4） 实验过程中如果玻璃板没有垂直架在纸上，而是如图所示倾斜，蜡烛A的像应是图中的 （选填“A₁”、“A₂”或“A₃”）。

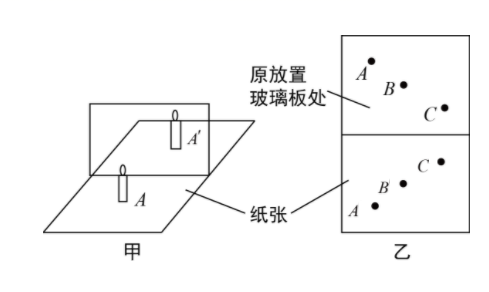

（1） 小红同学选择玻璃板代替镜子进行实验的目的是。选取两段完全相同的蜡烛A和B，是为了比较像与物的关系；

（2） 小红经过仔细观察，通过玻璃板看到了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是；

（3） 如果点燃竖直放在水平桌面上的蜡烛A，在玻璃板后面的同一桌面上无论怎样移动蜡烛B，都无法与蜡烛A的像完全重合，其原因是；

（4） 小红将蜡烛逐渐远离玻璃板时，像的大小（填“变大”、“变小”或“不变”）；

（5） 为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？____

（6） 经三次实验，分别将图乙中像点、、和对应物点A、B、C连接，发现像和物到镜面的距离。
