第四章 在光的世界里 知识点题库

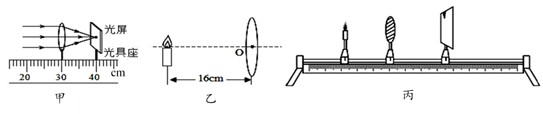

（1） 如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，该凸透镜的焦距是cm；将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，目的是使像能成在；

（2） 调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像（ 选填“放大”或“缩小” ）； （选填“照相机”、“放大镜”或“投影仪”）就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动，这个像与刚才相比将（选填“变大”、“变小”或“不变”）；

（3） 实验过程中，用黑纸将凸透镜遮掉一半，像的形状（填“变”或“不变”）。

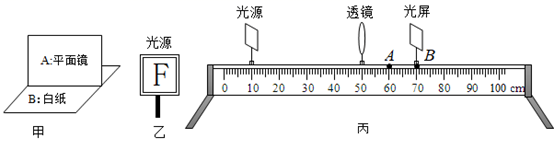

（1） 为了探究“光的反射定律”，如图甲所示，小婷将一张白纸B放在水平桌面上，将一个平面镜A（选填“一定垂直”、“一定不垂直”或“可垂直也可不垂直”）白纸B放置，用激光手电贴着 （选填“A”或“B”）照射。

（2） 小明认为晓婷的设计有缺陷，他认为晓婷在实验中白纸不能沿着法线左右折叠，无法探究 的规律。

（3） 为了探究“平面镜成像特点”，晓婷将平面镜换成了，并取来了两个完全相同的蜡烛甲和乙。在实验过程中，随着甲蜡烛的燃烧变短，晓婷发现甲蜡烛的像与乙蜡烛不再重合，此时所成的像与物大小 （选填“相同”或“不相同”）。

（4） 小明用“F”字样的LED光源（如图乙）凸透镜（焦距为10厘米）和光屏来研究凸透镜成像规律。他将各元件放到如图丙所示的位置，为了在光屏上得到清晰的像，应将光屏移到 （选填“A点左侧”、“AB之间”或“B点右侧”）。这个像的成像原理和 （选填“显微镜”或“望远镜”）的物镜的成像原理相同。如果光屏不动，可以将一个度数合适的（选填“近视镜”或“远视镜”）放在凸透镜与LED光源之间的合适的位置即可。

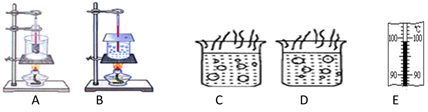

（1） 如图A所示是探究（填“a”或“b”）的实验。

a.探究固体熔化时温度的变化规律  b.观察水的沸腾

（2） 为了说明水的沸腾过程是否需要吸热，应，观察水是否沸腾。

（3） 如图C、D所示的是观察水沸腾实验中出现的两种情景，其中水沸腾前的情景为 （填“C”或“D”）。

（4） 观察水沸腾时温度计的示数如图E所示，水的沸点是℃。小明继续探究实验，如图所示为小明同学“探究光的反射规律”的实验装置。把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON垂直于镜面。

（5） 如果纸板没有与平面镜垂直放置，当光贴着纸板E入射时，在纸板F上（选填“能”或“不能”）看到反射光线。

（6） 他让一束光线沿着BO方向入射，发现反射光线沿着OA方向射出，说明光在反射时光路是的。

（7） 为了研究反射角与入射角的大小关系，小明同学多次改变入射角，测量了多组数据，她多次测量的目的是为了。

（1） 通过细管可以看见水底的物块，但从细管中穿过的直铁丝，却碰不上物块，请在图中作出通过细管看见物块的入射光线和法线；

（2） 一木块沿水平面向左滑行并冲上斜面，请在图中画出以下力的示意图；

①木块水平向左滑行时所受的摩擦力；

②木块对斜面的压力。

（3） 如图所示，弹簧测力计示数为3牛，现把一只重为2牛的钩码挂在杠杆上，使杠杆在水平位置平衡，请把钩码画在图中的适当的位置。

（4） 在图中，杠杆OA在力F₁、F₂的作用下处于静止状态，在图中画出力F₂的力臂l ₂和力臂l _l对应的力F₁。

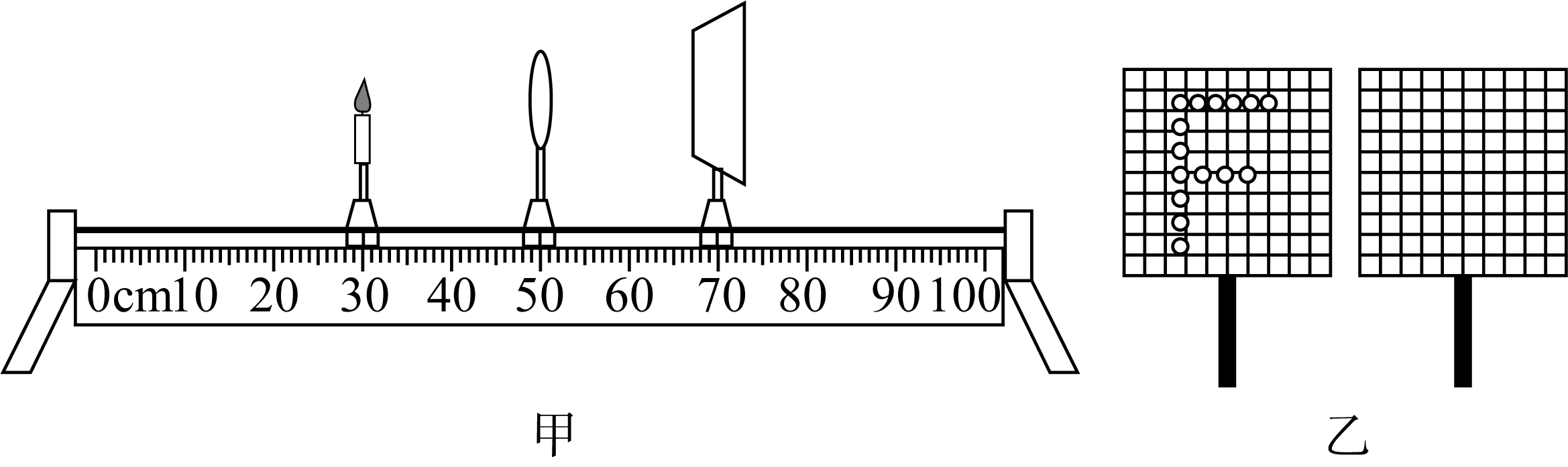

（1） 当蜡烛、凸透镜、光屏三者的位置如图甲所示时，观察到光屏上呈现清晰的像，则该凸透镜的焦距为cm。

（2） 晓雯做了4次实验，所得实验数据如下表所示。请将所缺的实验数据和像的性质补充完整。

实验序号	物距u/cm	像距v/cm	像的性质
1	40	13	①
2	20	20	②
3	③	40	倒立、放大的实像
4	6	无	正立、放大的虚像

（3） 晓雯做第2次实验时，凸透镜上落了一只小虫，则光屏上所成的烛焰的像为（选填“完整的像”或“不完整的像”）。

（4） 晓雯做第3次实验时，由于实验时间较长，蜡烛燃烧变短，烛焰的像成在光屏的半部分。如果想让像成在光屏中央，可以将凸透镜向移动。（均选填“上”或“下”）

（5） 若将一个眼镜片放在凸透镜和烛焰之间，光屏上的像变模糊了；将光屏向左移动，光屏上再次呈现清晰的像，则该眼镜片是（选填“近视”或“远视”）眼镜的镜片。

（6） 另一小组实验时对图中的装置进行了改进，将蜡烛换成带有“F”字样的LED灯，在光屏上贴上方格纸，如图乙所示。请写出改进后的优点（一条即可）。
