第2节 欧姆定律 知识点题库

如图所示，电源电压保持不变，电阻R₁=8Ω．当开关S闭合时，通过R₁的电流I₁=1A，电压表的示数为4V．求：

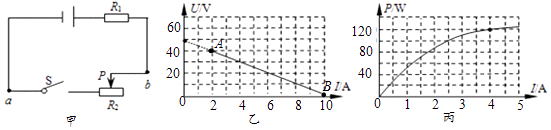

如图甲所示，电源两端电压U_总 保持不变，R₁为定值电阻，R₂为滑动变阻器．图乙反映了开关闭合后，滑片P从最右端移动到最左端的过程中，ab两端电压U和通过电流I之间的关系图象（图中A、B两点分别对应两端）；图丙反映了滑动变阻器R₂消耗的功率P与电流I之间的关系的部分图象．求：

在用电压表、电流表测电阻的实验中，根据测量数据，可利用公式计算出小灯泡的电阻。

如图所示电路，电源电压恒定为3V，R₂=10Ω，当S₁闭合，S₂、S₃断开，电流表示数为0.6A，R₁阻值为Ω；S₂闭合，S₁、S₃断开，电压表示数为V；S₁、S₃闭合，S₂断开，电流表示数为A。

在研究“导体电阻与温度关系”时，小明采用如图所示的实验电路进行探究。闭合开关，电路中的小灯泡正常发光，电表均有示数。当小明用酒精灯对着取自废旧日光灯的灯丝缓缓加热时，发现小灯泡会变逐渐变暗。对此，以下叙述中正确的是（   ）

如图，电源电压保持不变，电阻R₁＝R₂＝R₃＝20Ω．要使R₂、R₃并联，应闭合开关，此时电流表的示数为I₁；要使R₁、R₂串联，开关S₁、S₂应（填“断开”或“闭合”），此时电流表的示数为I₂；则I₁：I₂＝。

若1分钟内通过某导体横截面的电量为12库，那么通过导体的电流为安，此时该导体两端的电压为6伏，其电阻为欧。当该导体两端的电压为3伏时，该导体电阻为欧。

以下说法正确的是（  ）

如图是同学们设计的油量表的原理图,用图中的表作为油量表更合适,另一只电表当作油量表不合适的理由是： 写出一条合理的理由即可 。

小雨想要知道未知电阻R_X的阻值，现有一个电压恒定的电源（电压值未知）、一个单刀双掷开关、一个量程较小的电流表、两个阻值分别为R₁和R₂的定值电阻与若干导线，其中R₁和R₂的阻值都较小，均不能单独与电流表串联在电源两端，否则会损坏电流表。

如图所示的电路中，电源电压可调，定值电阻R₁的阻值为10Ω，电流表的量程：0~0.6A，电压表的量程：0~15V，滑动变阻器规格为“20Ω 1A”。求：

如图所示电路中，R₁=10Ω，只闭合开关S₁时，电压表读数为2.4V，再闭合开关S₂时，电压表读数为2V，电流表的读数为0.3A，则下列说法正确的是（   ）

有两个电路元件 A 和 B，通过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关 S，这时电流表的示数为 0.9A，则下列说法正确的是 （     ）

在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（   ）

如图甲所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图乙所示，R₀是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（　　）

德国物理学家最先通过实验归纳出导体中的电流跟加在这段导体两端电压成正比，跟这段导体的电阻成反比，为了纪念他的贡献，我们把他的名字命名为的单位。

如图所示的电路，闭合开关，当滑片P 向上移动的过程中，电流表读数和电压表读数的变化情况分别是（   ）

如图甲，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表示数与两个电压表的示数变化关系如图乙所示，则以下说法正确的是（   ）

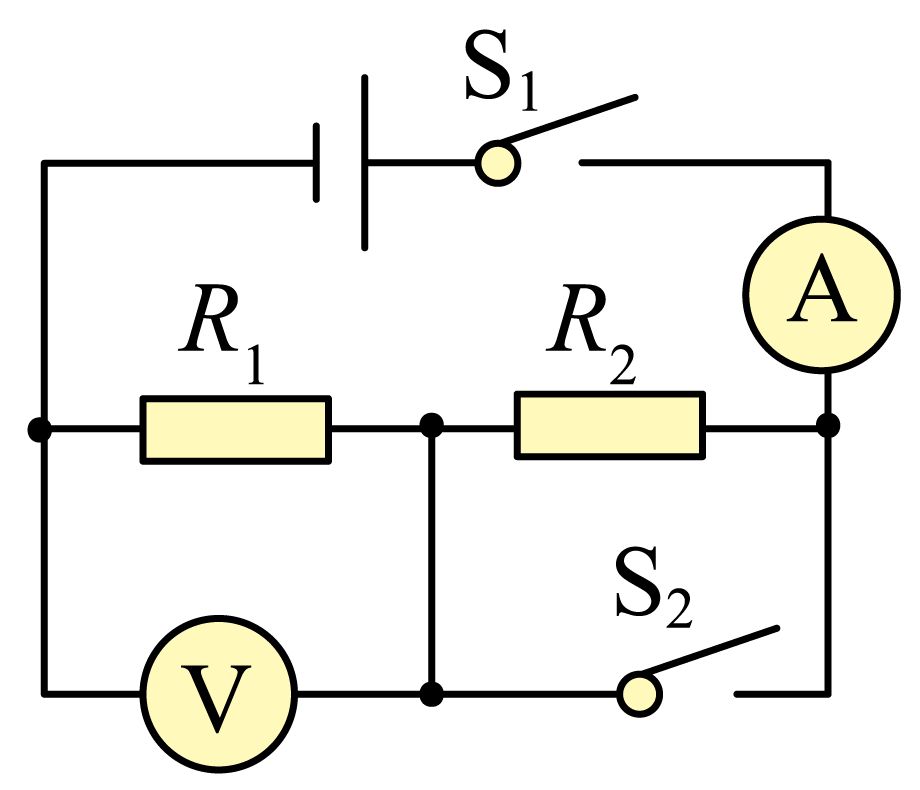

在如图所示的电路中、电源电压不变。闭合开关S₁ ， 电压表和电流表有示数，接着再闭合开关S₂ ， 下列说法正确的是（   ）

阅读短文，回答问题。

智能手机

随着智能手机的日益普及，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。手机电池作为手机的一个重要部分，目前正朝着大容量、快蓄电、长待机的方向发展。部分手机搭配了超级快充功能，采取的方式是保持充电器的电压不变，将电流从原来的1A变为5A，极大提高了充电功率。

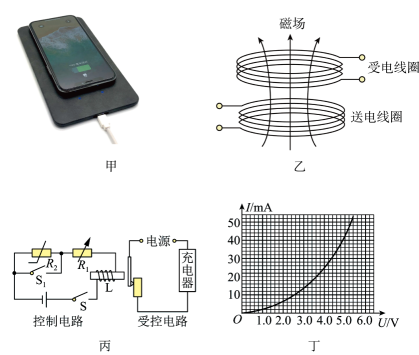

手机无线充电是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电，从而增加手机的续航时间。现阶段使用较多的一种无线充电技术的原理如图甲、乙所示，交流电流通过送电线圈（无线充电板）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
