第2节欧姆定律知识点题库

如图所示，电源电压恒为4V，灯泡标有“4V 2W”字样（灯丝电阻不变）．当S₁、S₂都闭合，且滑动变阻器R₂的滑片P在中点时，电流表示数为0.9A，此时灯泡的功率为P₁ ，当S₁、S₂都断开时，灯泡实际消耗的功率为P₂ ，且P₂：P₁=1：4．求：

（1）灯泡的额定电流；
（2） R₂的最大阻值；
（3）当S₁、S₂都闭合时，电路消耗的最小功率；
（4）当S₁、S₂都断开时，R₁工作2min消耗的电能．

现将“6V，3W”和“3V，3W”的两盏灯并联起来使用，为使其中一盏灯正常发光，而另一盏灯不烧坏，则加在它们两端的电压是 V，干路中允许通过的最大电流是 A．

人体中电流超过30mA时将会造成生命危险．若某人身体的电阻为1100Ω，则他的安全电压是 V；若在潮湿的雨季，人的安全电压如何变化？．

阅读材料，回答问题．

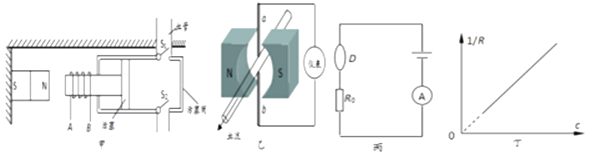

血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环．如图甲是该装置的示意图，阀门S₁只能向外开启，S₂只能向内开启．

手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．

某实验小组用电磁血流计研究血管中血流速度与n的关系．n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表．

n	1.00	0.90	0.80	0.75	0.60
v/ms^﹣1	0.180	0.200	0.225	0.240	0.300

研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重．

（1）甲图中，当线圈中的电流从A流向B时，活塞向（选填“左”或“右”）运动，在（选填“抽血”或“送血”）．
（2）某次测量时，电流流过仪表显示电流为2mA，电阻R的阻值为100Ω，ab间电压为 V，电磁血流计的原理与（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计（可以/不可以）测量某食用油管道中油的流量．
（3）由材料信息并类比速度的定义过程可知，血流量=（写出表达式），若某次测得血流速度为0.1m/s，血流量为5×10^﹣5 m³/s，则对应血管的横截面积为 m² ．
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化．若当n=1时，心脏推动血液流动的功率P=P₀ ，则当n=0.25时，心脏推动血液流动的功率P=．
（5）交警常根据司机呼出的气体检测血液中的酒精含量，检测原理如图丙所示，电流表示数反映酒精浓度大小，R₀为定值电阻，D为陶瓷气敏传感器，其电阻的倒数 $\text{[math]}$ 与气体中酒精蒸气浓度c的关系如图丁所示，则当气体中酒精蒸气的浓度减小时，气敏传感器两端电压将（选填“增大”或“减小”）；若电池用久后电压减小，将会使测得的酒精浓度（选填“偏大”、“偏小”或“不变”）．

（1）小明发现：漆黑夜间上洗手间，很难摸到墙上开关，于是动手自制夜间照明电路.
器材：6V新蓄电池、规格为“2.5V 0.5A”的新灯泡L、定值也R₀ ，开关S、导线.

①请在图甲中以笔画线代替导线完成电路连接.要求：夜晚闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭.
②定值电阻R₀=Ω.
③灯泡的规格也可标记为“2.5V W”.
（2）数月后，小明发现：闭合开关S，灯泡发光，亮度有所下降.小明猜想：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低.
①闭合开关，如图乙所示，电压表显示旧著电池的输出电压为V.
小明还猜想：可能是长期使用，灯泡自身发生了变化.因为他发现灯泡玻璃壳内壁发黑
②灯泡玻璃壳内壁发黑是由于钨丝发生了.
A.先升华后凝华 B. 先汽化后液化 C.先熔化后凝固 D.先升华后凝固
（3）小明用该旧蓄电池探究、绘制旧灯泡的I-U图像.
①请在图丙中以笔画线代替导线完成电路连接.要求：闭合开关前，滑动变阻器的滑片P应置于A端 .

②请根据图丁将实验⑥的电流表示数填入表格
实验序号
①
②
③
④
⑤
⑥
U/V
0
0.5
1
1.5
2
2.5
I/A
0
0.18
0.28
0.34
0.38

③请在图戊中画出旧灯泡的I-U图像.
（4）小明发现旧灯泡的I-U图像不是正比例函数图象，原因是. 由第⑥组数据可知，长时间使用后，同样在2.5V额定电压下，旧灯泡的电阻(小于/等于/大于)新灯泡的电阻。

图为甲、乙两个电阻的电流随电压变化的图象，下列说法正确的是（）

A . 甲电阻的阻值比乙电阻的阻值大 B . 将甲、乙串联在电路中，甲两端的电压大 C . 将甲、乙串联在电路中，通过甲的电流大 D . 将甲、乙并联在电路中，通过甲的电流大

如图所示电路，电源电压为12 V，R₂=10Ω，滑动变阻器最大阻值为100Ω，电压表量程为0～3 V，电流表量程为0～0.6 A，为了不烧坏电表，变阻器阻值变化范围为多大?

某电饭锅简化电路如图甲所示，R₁和R₂均为定值电热丝，S、S₁为自动开关，煮饭时，把电饭锅接入220V电路中，电路中总电流随时间变化的图象如图乙所示。求：

（1）电饭锅工作时的最大功率和最小功率；
（2）电热丝R₂的阻值；
（3）若电压降低，S₁断开，这时电路中的电流始终为1A，10min内电饭锅产生的热量。

在如图所示的电路中，电源电压为6 V且保持不变，只闭合开关S₁ ，电流表示数为0.4 A，再闭合开关S₂ ，电流表示数变化了0.2 A．则关于R₂的阻值为（）

图片_x0020_958309656

A . R₂＝20 Ω B . R₂＝15 Ω C . R₂＝10 Ω D . R₂＝5 Ω

在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V₁的示数是6V，电压表V₂的示数如图乙所示。求：

图片_x0020_1892934155

（1）此时灯泡L₂灯丝电阻R₂；
（2）电源电压U；
（3）灯泡L₁两端的电压U₁。

如图所示电路，开关S闭合，当电源两端的电压为6V时，电流表的示数为0.6A；当电源两端的电压为5V时，电压表的示数为2.0V。

求：

图片_x0020_100019

（1）当电源两端电压为6V时，电路总电阻是多少？
（2）电阻R₁和R₂的值。

一小灯泡上标有“4.8V 0.3A”字样，现要将其接在电压为6V的电源上，为了使小灯泡能正常发光，则应联一个阻值为Ω的电阻。

如图所示，电源电压为6V，定值电阻 $\text{[math]}$ ，滑动变阻器的最大阻值是50Ω，电压表接入电路的量程为 $\text{[math]}$ ，电流表接入电路的量程为 $\text{[math]}$ ，当开关S闭合，滑动变阻器滑片P由最右端向左端移动过程中，在保证电压表和电流表安全的情况下，下列说法不正确的是（）

A . 当滑动变阻器接入电路的电阻为10Ω时，它的功率最大为0.9W B . 滑动变阻器两端的电压由5A减小到0V C . 电流表的示数变化范围为 $\text{[math]}$ D . 电阻 $\text{[math]}$ 的功率变化范围为 $\text{[math]}$

如图所示，R₁=4Ω，R₂=6Ω，当开关S闭合时，通过R₁与R₂的电流之比为；加在R₁与R₂两端的电压之比为．

当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值是Ω；当两端压再增加1.5V时，通过它的电流是A。当电阻两端电压0V时，电阻是Ω。

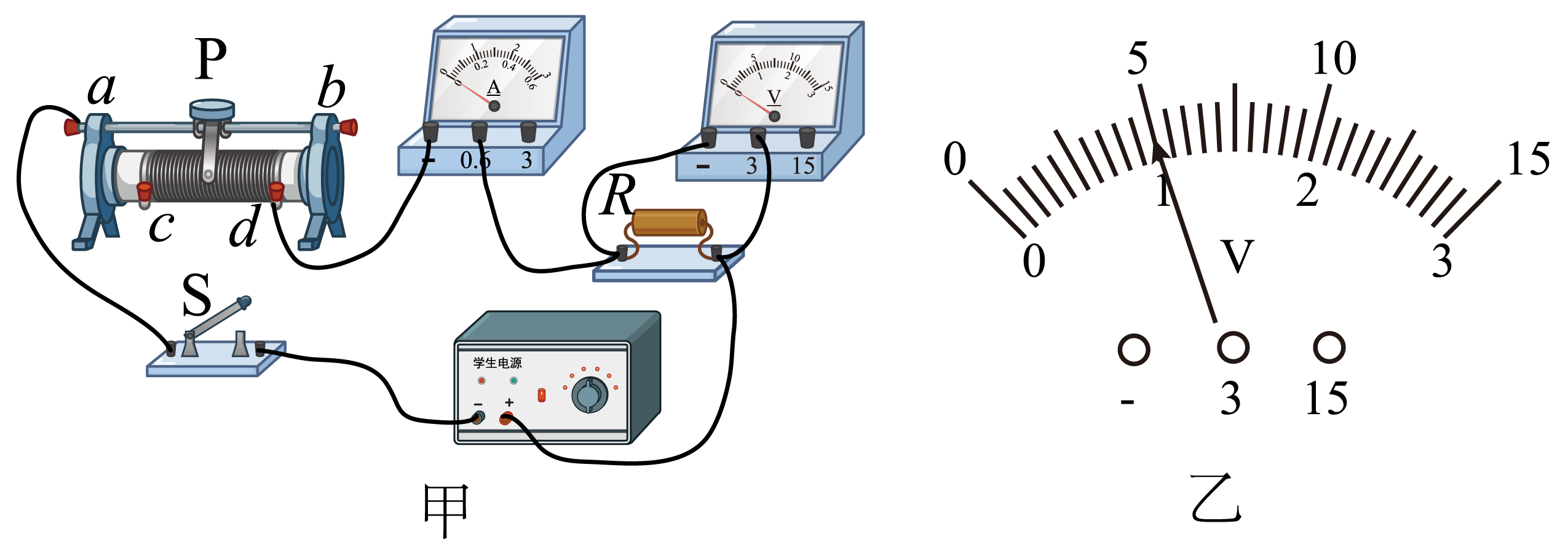

小明在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：3V稳压电源，电流表、电压表、滑动变阻器（20Ω 1.5A）及开关各一个， $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 的定值电阻各一个，导线若干。实验电路如图甲所示。

（1）画出记录实验数据的正确表格，表中要有必要的信息。
（2）小明连好电路，闭合开关S，无论怎样移动滑动变阻器的滑片，发现电流表的示数始终不变，电压表示数为3V，如果电路中只有一处故障，其故障是。
（3）排除故障后，小明开始进行实验。他先接入 $\text{[math]}$ 的电阻，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，读数为V，并记录此时电压表的示数。换用 $\text{[math]}$ 的电阻继续实验，应将滑动变阻器的滑片向端移动（选填“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）。
（4）当接入 $\text{[math]}$ 的电阻后，无论如何移动滑动变阻器的滑片，都不能使电压表的示数与原来相同，若要完成实验，下列做法可行的是____。

A . 改变电压表的量程 B . 改用电压为2.5V的电源 C . 电压表的示数保持2V重新开始实验 D . 换用最大阻值为 $\text{[math]}$ 的滑动变阻器进行实验

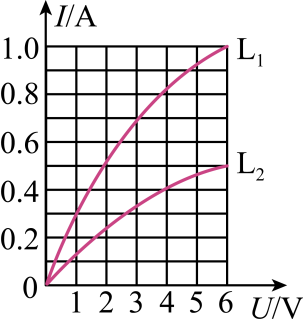

如图所示是通过灯泡L₁“6V 6W”和L₂“6V 3W”的电流随其两端电压变化的关系图象。现将L₁和L₂串联接入电路中，有一盏灯正常发光，另一盏灯不超过额定电压，则以下判断正确的是（）

A . 电源电压为6V B . L₂灯正常发光 C . 此时L₁灯的电阻为4Ω D . 电路的总功率为9W

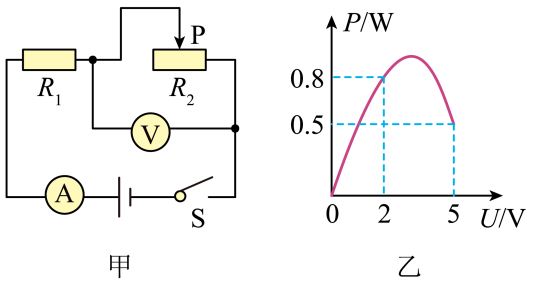

如题图甲所示，电源电压为6V不变， $\text{[math]}$ 为定值电阻，闭合开关后，滑动变阻器 $\text{[math]}$ 的滑片从一端滑到另一端的过程中， $\text{[math]}$ 消耗的电功率随电压表示数U的变化关系如图乙所示，则 $\text{[math]}$ 的最大值为Ω， $\text{[math]}$ 的阻值为Ω，该电路消耗的最大电功率为W。

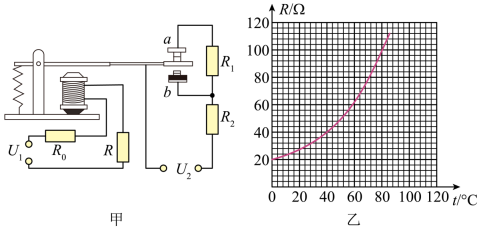

如图甲所示是一个恒温调奶器的电路图，它具有加热、保温、消毒等功能。已知电磁铁线圈电阻不计。控制电路中，电压U₁＝3V，定值电阻R₀＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示：工作电路中，电压U₂＝220V，R₁＝836Ω，R₂＝44Ω。已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[已知 $\text{[math]}$ ]求：

（1）衔铁刚跳起时，热敏电阻两端的电压是多少？
（2）工作电路在加热状态下的电功率；
（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率；
（4）若增大R₀的阻值，将导致衔铁跳起的水温（升高/降低/不变）。

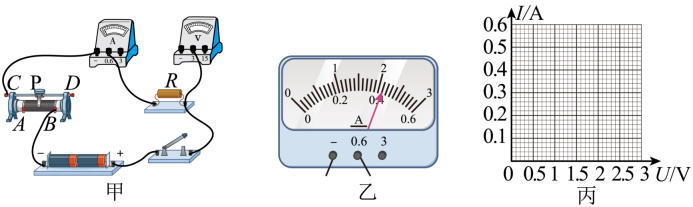

某实验小组用“伏安法”测未知电阻的阻值，实验过程如下：

（1）在接图1甲所示的电路时，少连了一根导线，请用笔画线代替导线将电路连接完整；
（2）闭合开关进行实验前，滑动变阻器的滑片P应位于（选填“A”或“B”）端；
（3）测量数据如表1，在第三次测量中，电流表示数如图乙所示，示数是A，则第三次测出电阻的阻值是Ω；
表1
次数
1
2
3
4
5
电压U/V
1.4
1.8
2.1
2.4
2.6
电流I/A
0.26
0.36
0.48
0.54
（4）根据表1记录的实验数据，在图丙中用描点法绘出定值电阻的电流随电压变化的图像。

实验序号	①	②	③	④	⑤	⑥
U/V	0	0.5	1	1.5	2	2.5
I/A	0	0.18	0.28	0.34	0.38

次数	1	2	3	4	5
电压U/V	1.4	1.8	2.1	2.4	2.6
电流I/A	0.26	0.36		0.48	0.54
