第2节 欧姆定律 知识点题库

如图所示电路，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P从图示位置向左移动过程中（不考虑灯丝电阻的变化）（   ）

如图所示，R₁=30Ω，将触头移到滑动变阻器的最左端a，断开电键S₁、闭合电键S，电流表的示数为0.6A；再闭合S₁ ， 电流表示数变为1.0A．将触头移到滑动变阻器的最右端b，断开电键S₁、闭合电键S，电流表的示数为0.4A．求：

如图所示，电源电压保持不变，电阻R₁为24Ω，小灯泡L标有“6V  3W”字样．闭合S，断开S₁、S₂ ， 滑动变阻器滑片P移至最右端时，小灯泡L恰好正常发光．闭合S、S₁、S₂ ， 滑动变阻器滑片P移至最左端时，电路消耗的电功率为3W．忽略小灯泡电阻随温度的变化，则下列计算正确的是（   ）

小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A．滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V  1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（   ）

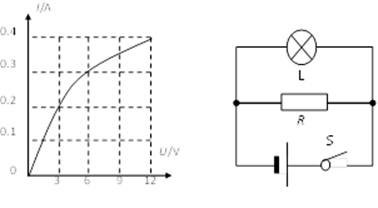

图甲是通过灯泡L的电流跟其两端电压关系的图象，现将灯泡L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，灯泡L的实际功率为1.8W．则电源电压是V，电路消耗的总功率是W．

把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡联一个Ω的电阻。

如图，电源电压保持不变，电阻R₁＝1Ω、R₂＝2Ω．当S₁、S₂都断开时，电流表的示数为2A；当S₁、S₂由都断开变为都闭合时，电流表的示数变化了1.5A，则电阻R₃＝Ω，此时电路的总功率为W。



在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是（   ）

已知小灯泡正常发光的电压和电流为U₁和I₁ ， 根据如图所示的图象，下列说法中正确的是（  ）

在课外活动中，同学们设计了一种苹果自动筛选装置(如图1所示)，它能将质量小于一定标准的苹果自动剔除．其原理如图2所示：水平轻质传送带上的苹果经过装有压敏电阻R的检测区间时，使压敏电阻R的阻值发生变化，压敏电阻R的阻值随压力变化关系如图3所示。已知电源电压为12V，R₀=20Ω，当电压表示数小于3V时，机械装置启动，将质量不达标的小苹果推出传送带，实现自动筛选功能．试问(g取10N/kg)：

小张同学在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3V不变）、定值电阻3个（5Ω、10Ω、20Ω各一只）、滑动变阻器（20Ω  1A）、开关、导线若干，如图所示。

定值电阻甲标有“20Ω  0.6A”，定值电阻乙标有“30Ω  0.3A”，若将它们串联在电路中，为保证路安全，电源电压最大为V，若将它们并联在电路中，干路电流最大为A。

在如图所示电路中，R₁是电阻箱、R₂是滑动变阻器，在电路元件完好的情况下，利用该电路可以实现的是（   ）

①随时调大电压表和电流表的示数②探究电流与电压的关系③探究电流与电阻的关系④调节R₂ ， 能显示出接入电路的阻值

如图所示是灯泡L和电阻R的电流I与电压U的关系图像，下列说法正确的是（   ）

如左图所示是通过灯泡L的电流跟其两端电压关系的图像，现将L与阻值为10Ω的电阻R连入右图所示电路，闭合开关S，L的实际功率为1.8W，则电源电圧是V，此时定值电阻R的电功率是W，通电10分钟，整个电路消耗的电能为J。

在图示电路中，电源电压为6V，R₁＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为A，通过R₂的电流为A。

如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（   ）

如图甲所示的电路，电源电压保持不变。小灯泡L上标有“6V”字样，小灯泡L的U -I图像如图乙所示，滑动变阻器R₁的最大值为40Ω，定值电阻R₂= 30Ω，电流表的量程为0~0.6A，电压表的量程为0~3V。求∶

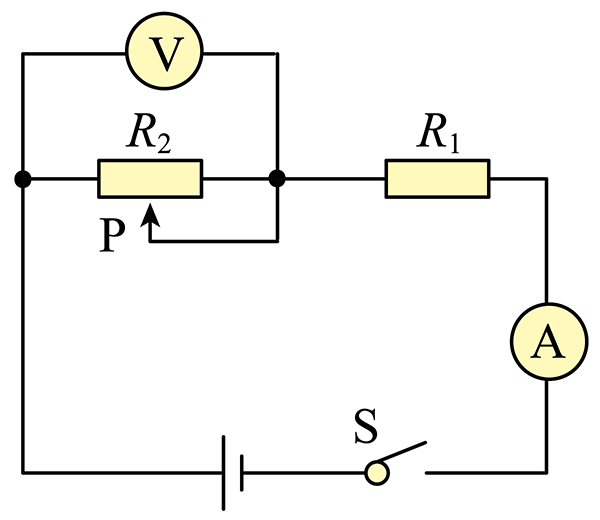

如图，R₁ =8Ω，变阻器R₂阻值的变化范围为0 ~ 10Ω，电源电压6V，电流表量程0 ~ 0.6A，电压表量程0 ~ 3V，为了使电流表和电压表能安全工作，变阻器接入电路中的电阻值变化范围是（   ）

有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为Ω；当A和B串联，两者电阻相同时，电源电压为V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为。
