第2节欧姆定律知识点题库

实验室中的电流表可由电流计改装而来，一个电流表G，内阻R_g=0.5Ω，满偏电流I_g=600mA，要把它改装为量程为0﹣3A的电流表，要并联一个电阻R．

（1）改装后电流表满偏时，通过I_g的电流为多大？
（2）需要并联的R的阻值多大？

为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R₂（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R₁及一个电压表（或电流表）组成，酒精气体浓度越大，R₂阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）

A . 通过传感器的电流变小，电压表示数变小 B . 通过传感器的电流变小，传感器两端电压变小 C . 通过传感器的电流变大，电压表示数变大 D . 通过传感器的电流变大，传感器两端电压变大

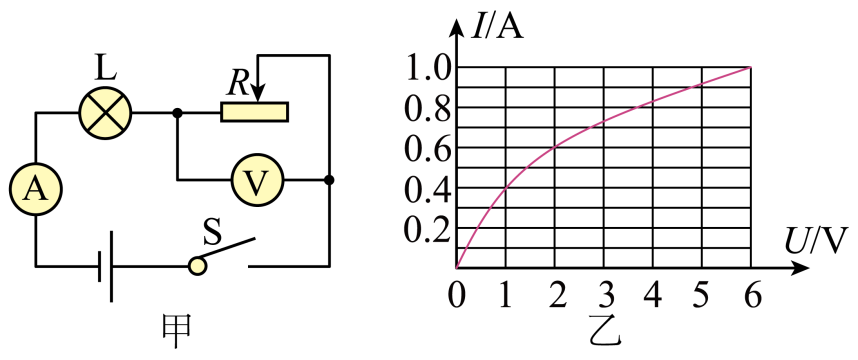

某实验小组的同学利用如图甲所示的电路进行实验研究：

（1）断开开关S₃ ，闭合开关S₁和S₂ ，通过多次调节滑动变阻器，读出相应的电压表和电流表的示数，根据测量数据绘成如图乙所示图象，由图象知定值电阻R=Ω．
（2）断开开关S₂ ，闭合开关S₁和S₃ ，通过多次调节滑动变阻器，测量灯L的电压和电流．根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为W．
（3）由图丙可知，灯丝的U﹣I图象不是一条直线，原因是．

把一个标有6V，3W的灯泡接在10伏的电源上，要使灯泡正常发光，需要联一个欧的电阻，此时电阻消耗的电功率是瓦 .

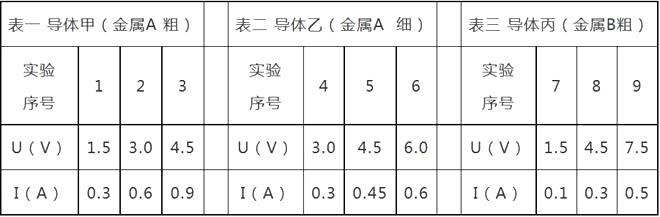

小李和小明为研究导体的某种性质。选用的器材有：多节新干电池、电流表、电压表、电键、若干导线，以及长度相同，但材料不同（A、B两种金属）和横截面积不同（粗、细两种规格）的甲、乙、丙三根导体。该同学正确连接电路，并将实验测得的数据记录在表一、表二和表三中。

①在实验过程中，同学是用的方法改变导体两端的电压。

②分析比较实验序号1、2与3（或4、5与6或7、8与9）的电压和电流变化的倍数关系可得的初步结论是：。

③分析比较实验序号可得的初步结论是：当导体两端电压相同时，通过不同导体的电流是不同。

④进一步分析比较表一或表二或表三中的电压和电流的比值，可得到的结论：。

⑤小李和小明在仔细研究了表一、表二和表三后又有了新发现：导体的材料和导体的横截面积会影响导体两端电压和通过导体电流的比值。小明分析表二和表三得出了“导体横截面积越小，导体两端电压和通过导体电流的比值越小”的结论，你认为这一结论是的（选填“正确”或“错误”）。

如图所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为V，R₂的最大阻值为Ω。

如图所示电路，电压表V₁选用“15V”量程，电压表V₂选用“3V”量程。只闭合开关S₁ ，移动滑片P，电压表V₁变化范围是4V～5V，电流表变化范围是0.1A～0.2A．那么（）

A . 电源电压是9V B . 电阻R₁的阻值是10Ω C . 闭合S₁和S₂ ，为了使各电表都安全，变阻器R₂的变化范围是10Ω～30Ω D . 闭合S₁和S₂ ，电阻R_x消耗的电功率最大是0.3W

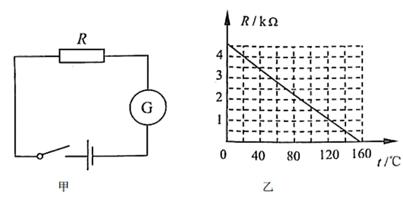

如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为R_g保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是Ω，它所在的环境温度是℃。

如图所示电路，电源电压为6V，定值电阻R₁=20Ω，闭合开关S，电流表A₂的示数为0.9A，则电流表A₁的示数为A，定值电阻R₂的阻值为Ω。

如图所示电路，电源电压为6V，定值电阻R₁=24Ω，滑动变阻器 $\text{[math]}$ 规格是“50Ω 1A”，电流表 $\text{[math]}$ 和 $\text{[math]}$ 的量程均为0～0.6A。闭合开关S，为了不损坏电路元件，允许通过滑动变阻器的最大电流是A，干路中允许通过的最大电流是A，此电路工作1min，电阻 $\text{[math]}$ 会产生J 的热量。

如图所示的电路中，电源电压不变，闭合开关S₁、S₂ ，灯泡发光，电流表和电压表均有示数，再断开S₂时，灯泡的亮度、电流表、电压表示数均发生变化。移动滑动变阻器的滑片时，灯泡的亮度、电流表、电压表示数均发生变化。下列说法中正确的是（）

A . 当开关S₁闭合，S₂断开时，向右移动滑片灯变暗，电流表示数变小 B . 先闭合开关S₁ ，再闭合S₂时，可以向右移动滑片以保证电流表示数不变 C . 当开关S₁闭合，S₂由闭合变为断开时，不移动滑片，灯变亮，电压表示数变小 D . 当开关S₁、S₂均闭合时，向左移动滑片电压表与电流表示数之比不变

小明将废旧电热器上规格为“220V 968W”的完好电热丝R₀拆下，用于科技小组制作电烘箱，设计电路如图1所示。经过多次试验，当选用的电阻R₁的阻值为5Ω时，刚好满足箱体内烘于功率要求。（不考虑温度对电阻的影响）

（1）电热丝R₀的阻值是多少？
（2）整个电路工作时的电流是多少？整个电路工作1h产生的热量是多少？
（3）图1电路作时存在着电能没有被充分利用的不足。在保证箱体内烘手功率及R₀不变的情況下，请你针対电路中的不足进行改进，在图2中将改进后的电路图补充完整，并在图中标出相关电阻的阻值。（此问不要求写出计算过程）

如图所示电路中，定值电阻R₁、R₂的阻值关系是R₁<R₂。闭合开关，下列说法正确的是（）

图片_x0020_100003

A . 电压表V的示数等于V₁的示数 B . 电压表V₁的示数大于V₂的示数 C . 电流表A的示数等于A₂的示数 D . 电流表A₁的示数大于A₂的示数

某定值电阻两端的电压为3V时，通过它的电流为0.6A，当导体两端的电压为6V时，通过它的电流是多大？

探究导体中的电流与导体两端电压的关系。

图片_x0020_100027 图片_x0020_100028

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；
（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将 (选填“变大”、“不变”或“变小”)；

（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为V。此时，如果把定值电阻两端的电压调节到3V，滑动变阻器应该向端调节；

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0		3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）根据表中数据，在丙图中描出电流与电压的关系图线；
（5）由图像和数据可以得出结论：；
（6）根据上表的数据，可以计算出定值电阻的阻值是Ω。

如图所示的电路中，电源电压U不变，r、R₁和R₂均为定值电阻，其中r=1Ω，R₁=14Ω，S₁为单刀单掷开关，S₂为单刀双掷开关。闭合S₁ ，将S₂掷于1端，电压表V的示数U₁=2.8V；将S₂切换到2端，电压表V的示数U₂=2.7V。求：

（1）电源电压U的大小；
（2）电阻R₂的阻值。

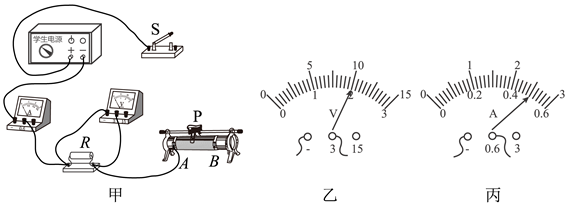

小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图甲所示。

（1）请用笔画线表示导线，将图甲所示的实物图连接完整；
（2）闭合开关S前，应把图甲中滑动变阻器的滑片P置于端；
（3）闭合开关S后，调节滑动变阻器的滑片P移至某位置，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 V，电流表的示数为 A。这个待测电阻R的阻值为 Ω。

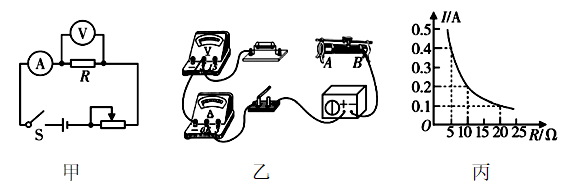

现有下列器材：学生电源（6 V）、电流表（0～0.6 A，0～3 A）、电压表（0～3 V，0～15 V）、定值电阻（5 Ω、10 Ω、20 Ω各一个）、开关、滑动变阻器和导线若干。利用这些器材探究“电压不变时，电流与电阻的关系”。

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：；
（3）上述实验中，小强用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10 Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为V 时，读出电流表的示数；
（4）为完成整个实验，应该选取哪种规格的滑动变阻器____；

A . 50Ω 1.0 A B . 30Ω 1.0 A C . 20Ω 1.0 A
（5）在（4）中的基础上当定值电阻为10 Ω时，对应的电流表示数为0.2 A，接着为了测量更多组数据，又提供了15 Ω、25 Ω、30 Ω、35 Ω定值电阻各一个，其中定值电阻不能使用。
