由此得出结论:当导体两端的电压和通电时间相同时,导体电阻越大,导体产生的热量越 (选填“多”或“少”).




① 他们选用定值电阻R1为10欧,滑动交阻器R2标有“50Ω 2A”字样,电路连接正确。闭合电键后,将滑片P从一端向另一端移动过程中,在滑片处于某三个位置上时,读出各个电表的示数记录在表一中。
表一
| 电表示数 实验序号 | V1(伏) | V2(伏) | A(安) |
| 1 | 8 | 4 | 0.8 |
| 2 | 6 | 6 | 0.6 |
| 3 | 4 | 8 | 0.4 |
根据表格的数据,该小组同学将滑片P 移动。(选填“向a端”或“向b端”),要验证通过导体的电流与导体两端电压的关系,应以 (选填 “R1”或“R2”)为研究对象,根据表格的数据,初步得出的结论是:。
② 然后他们把5欧、10欧、15欧和20欧四个定值电阻R0先后替换R2 , 闭合电键S,将相应电流表的示数记录在表二中。
表二
| 实验序号 | R1 (Ω) | R0 (Ω) | I (安) |
| 1 | 10 | 5 | 0.80 |
| 2 | 10 | 10 | 0.60 |
| 3 | 10 | 15 | 0.48 |
| 4 | 10 | 20 | 0.40 |
他们想通过第三列与第四列数据及相关条件验证通过导体的电流与导体电阻的关系,你认为 (选填“可行” 或“不可行”),理由是
|
序号 |
1 |
2 |
3 |
4 |
5 |
|
U/V |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
|
I/A |
0.1 |
0.16 |
0.2 |
0.25 |
0.3 |

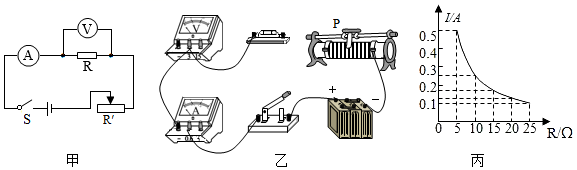

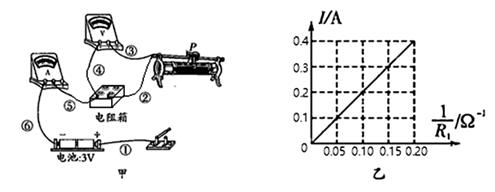

之间关系的图线如图乙所示. ①根据图乙可得出“在电压一定时,通过导体的电流与导体的电阻成”的实验结论;

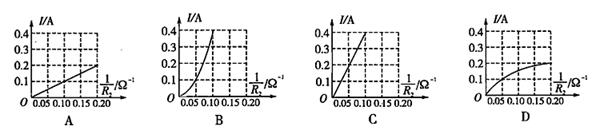

②在图丙的选项中,能正确反映I与
之间关系的是,你的理由是.
丙
①A、C ②B、D ③C、D ④C、B
| 实验次数 | 电压U/V | 电流I/A |
| 1 | 2.5 | 0.1 |
| 2 | 1.5 | 0.3 |
| 3 | 1.0 | 0.4 |
| 4 | 0.5 | 0.5 |
由这一图线可以推知:小华连接电路时,可能把电压表接在了(选填“电流表”或“开关”或“变阻器”或“电阻R”)两端。

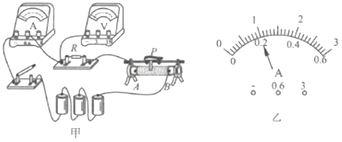

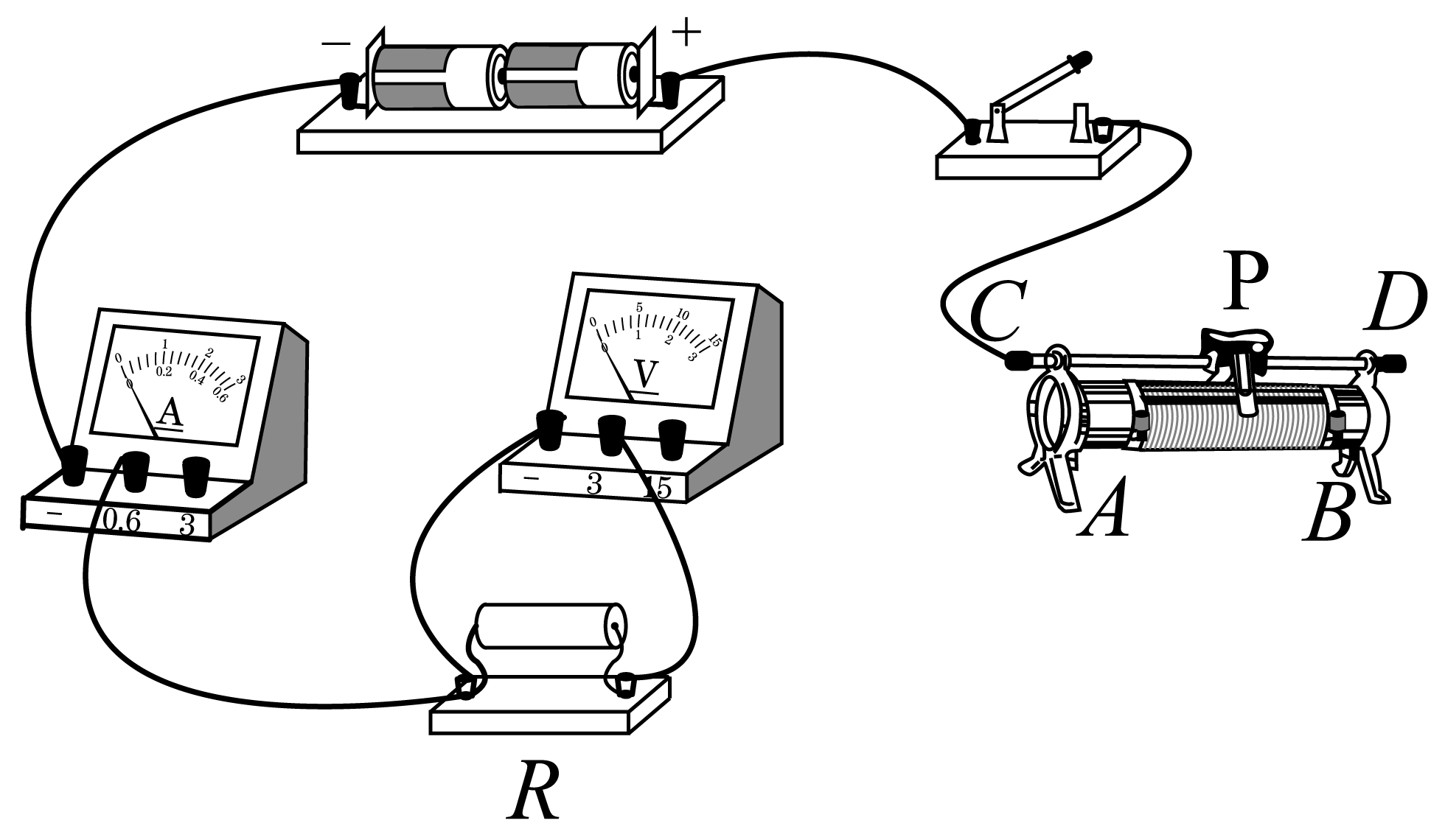

①闭合开关前,要将滑动变阻器的滑片移至(选填“A” 或者“B”)端;电路中滑动变阻器起到保护电路元件安全和的作用;
②连接好电路,闭合开关,发现电压表没有示数,电流表有较明显的偏转。造成这一现象的原因可能是,排除电路故障进行实验;
①闭合开关后,电路中滑动变阻器除了起保护电路的作用外,还起到的作用;
②小丽先将10Ω的电阻接入电路中,调节滑动变阻器的滑片,直到电压表的示数为2.5V,记下电流表的示数;接着把R换为15Ω的电阻后,应把变阻器滑片P向选填“A” 或者“B”)端滑动,才能使电压表的示数为2.5V,同时记下电流表的示数;

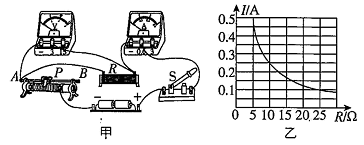

③根据实验数据,作出I-R图像如图乙所示。根据实验目的分析图像可得出结论:。

|
实验序号 |
1 |
2 |
3 |
4 |
5 |
|
电压表V1示数U/V |
1.6 |
1.8 |
2.0 |
2.2 |
2.4 |
|
电流表示数I/A |
0.16 |
0.18 |
0.2 |
0.22 |
0.24 |


实验次数 | 1 | 2 | 3 | 4 |
电阻R/Ω | 5 | 10 | 20 | 25 |
电流I/A | 0.4 | 0.2 | 0.1 | 0.08 |
且保持不变,实验用到的定值电阻阻值分别为
、
、
、
、
, 滑动变阻器的规格为“
”。


的定值电阻更换为
的定值电阻后,闭合开关,应将滑动变阻器滑片向(选填“左”或“右”)适当滑动,使电压表示数恢复到原来的值;
的定值电阻连入电路时未移动滑片。
