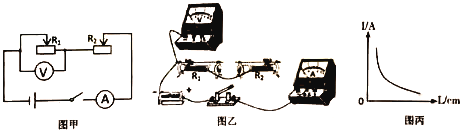

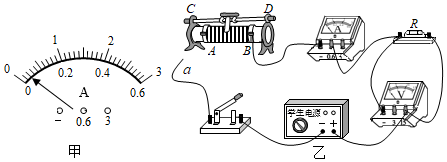

小明利用如图甲所示的电路做“探究电压一定时电流与电阻的关系”的实验,已知电源电压为3V且保持不变,滑动变阻器电阻丝的阻值与其长度成正比,部分实验装置已经接好,如图乙所示.

(1)完成图乙未连接完整的实物图;
(2)如图乙,小明先将R1的滑片移至最左端,调节R2使电压表示数为2V,记录电流表的示数;之后将R1的滑片向右移动,依次使滑动变阻器接入电路的长度为滑动变阻器总长度的
,
,
,每次移动R1的滑片后,应向 (填“左”或“右”)移动 R2 (填“R1”或“R2”)的滑片,使电压表示数为 V,并记录各次移动后电流表示数.
(3)根据实验数据,小明绘制了电流表的示数I与R1接入电路的长度L的图象如图丙,根据该图象的变化趋势 得到电压一定时电流与电阻成反比的结论(填“能”或“不能”).
,
,

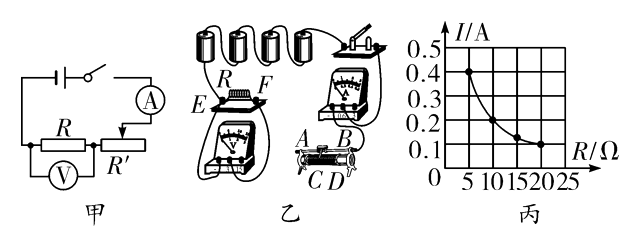

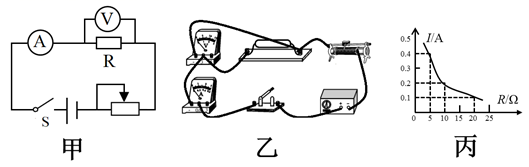

,每次移动R1的滑片后,应向(填“左”或“右”)移动 (填“R1”或“R2”)的滑片,使电压表示数为 V,并记录各次移动后电流表示数.小张为了研究“当电阻R两端的电压不变时,通过R的电流与其电阻的关系”,设计了如图甲所示的电路,并选用了若干只不同阻值的定值电阻。
(1)请按图甲所示的电路,用笔画线代替导线,把图乙中的实物连接图补充完整;
(2)闭合开关后,发现电压表示数接近电源电压,电流表指针有明显偏转,但无论怎样移动变阻器的滑片,两表示数均不变。原因是: ;
(3)排除故障后,重新做实验。每次更换不同的定值电阻R后,都应移动变阻器的滑片,使 _的示数不变(选填“电压表”或“电流表”)。他记下了4次实验的电阻值和对应的电流值,描绘成图丙;
(4)由图丙可知,定值电阻R两端的电压是 V;
(5)由图丙可我们可得到结论: 。

定值电阻 | 实验次序 | 电压U/V | 电流I/A |
R=5Ω | 1 | 1.5 | 0.3 |
2 | 3.0 | 0.6 | |
3 | .4.5 | 0.9 |

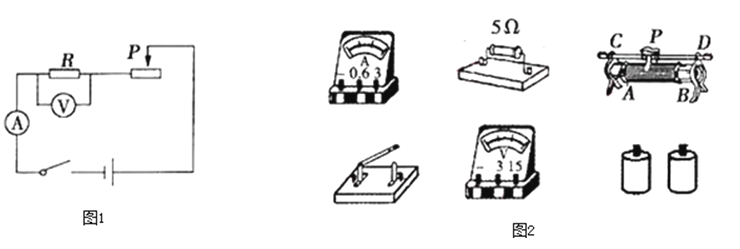

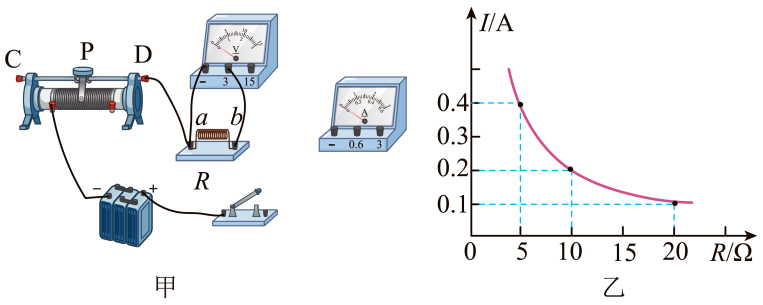

(1)请用笔划线代替导线,按电路图将图2实物连接起来(要求滑片向右移,电流表示数变小).
(2)小刚连完最后一根导线后就发现两个表的指针发生偏转,并且指针总在晃动,造成上述现象的原因可能是 .
(3)排除故障后,移动滑动变阻器的滑片,使电压表的示数为2V,读出并记下电流值;再将5Ω的电阻改接成10Ω的电阻,发现电压表示数大于2V,于是他下一步的操作是:将滑动变阻器的滑片向 (填“左”或“右”)移动,使 并记下电流值;再改接20Ω的电阻,重复上述实验.
(4)此实验得到的结论是

实验小组 | L1两端电压/V | L2两端电压/V | 串联总电压/V |
1 | 1.4 | 3.1 | 4.5 |
2 | 3.0 | 1.3 | 4.4 |
3 | 1.1 | 1.7 | 2.9 |
4 | 1.8 | 1.2 | 3.0 |

表Ⅰ | ||
实验 次数 | 电阻R=10Ω | |
U/V | I/A | |
1 | 1 | 0.1 |
2 | 2 | 0.2 |
3 | 3 | 0.3 |
表Ⅱ | ||
实验 次数 | 电压V=3A | |
R/Ω | I/A | |
4 | 5 | 0.6 |
5 | 10 | 0.3 |
6 | 15 | 0.2 |




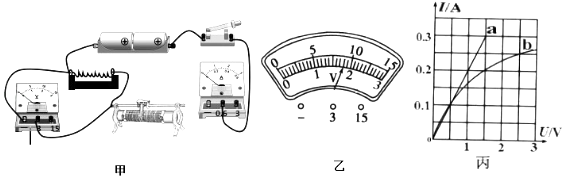

探究欧姆定律
实验 装置 | 请根据实物电路,画出电路图,并将电路图连接完整.
| |||||||||||||||||
表格 | 表1 R1=5Ω
| 表2 R2=10Ω(请将表格补充完整)
| ||||||||||||||||
步骤 | ①连接电路,开关闭合前,将滑动变阻器的滑片移至最(“左”或“右”)端. ②将5Ω的电阻接入电路,闭合开关,移动滑片P,测量并记下几组电压值和电流值,填入表1. ③将10Ω的电阻接入电路,重复上述实验,填入表2. | |||||||||||||||||
结论 | 请利用表1数据,用描点法画出R1的I﹣U图象. |
| ||||||||||||||||
分析表1,可以得到,在一定时,导体中的电流跟导体的电压成. 分析表1、表2的数据,可以得到:在电压一定时,导体中的电流跟导体的电阻成. | ||||||||||||||||||
方法 | 上述结论是将图象变成文字叙述,这里运用的科学方法是法. | |||||||||||||||||
|
实验次数 |
1 |
2 |
3 |
|
电阻/Ω |
5 |
10 |
20 |
|
电流/A |
0.48 |
0.24 |
0.12 |
通过对表格中数据的分析,可以得出结论:在一定时,通过导体的电流与导体的电阻成比.

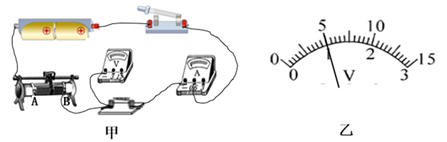

将5Ω电阻换成10Ω电阻,为保持电压表示数不变,滑片P应向(选填“A”或“B”)端移动;
①;②。
①;②。

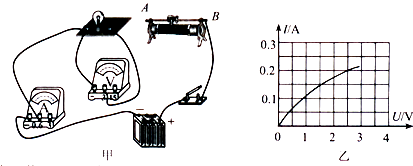

①说明需要补充的器材:。
②在图丙的虚线框中画出你设计的实验电路图;
③小明利用活动中记录的电压和电流的数据,画出了如图乙所示的I﹣U图线。根据图线,写出能得出的一个结论:。
| 实验次数 | 1 | 2 | 3 |
| 电压U/V | 1.0 | 2.0 | 3.0 |
| 电流I/A | 0.2 | 0.2 | 0.6 |

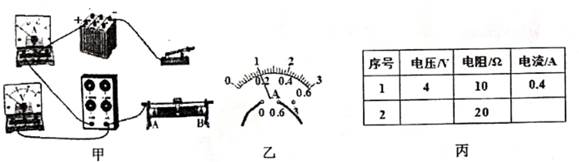

①在图乙中小度用5Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变,接着把R换为10Ω的电阻接入电路,闭合开关,应向(选填“A”或“B”)端移动滑片,直至电压表示数为V时,读出电流表的示数;
②为完成整个实验,小度应选取的滑动变阻器的规格为(选填字母)。
A.“50Ω1.0A”B.“30Ω1.0A”C.“20Ω1.0A”
|
实验次数 |
1 |
2 |
3 |
4 |
|
R/Ω |
10 |
15 |
20 |
30 |
|
I/A |
0.3 |
0.2 |
0.15 |
