第2节电流和电路知识点题库

某同学用电流表测量流过电灯的电流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 ( )

A . 2.4安 B . 0.12安 C . 0.48安 D . 1.2安

下列各种说法中，正确的是（）

A . 电荷的定向移动方向为电流方向 B . 只有正电荷定向移动才能形成电流 C . 电路中有电源就一定有电流 D . 金属导体中自由电子定向移动的方向与电流方向相反

如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧．关于该实验的分析正确的是（）

A . 实验时干电池的正极与正极相连 B . 用普通纸代替铝箔纸也能燃烧 C . 实验中铝箔纸没有发生化学变化 D . 该实验能说明短路带来的危害

在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键S闭合时，灯L₁、L₂都发光，且电流表的示数不变．

根据要求作图．

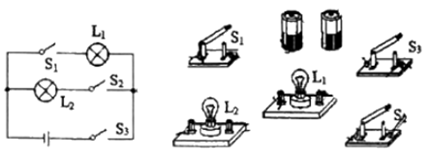

请根据所示电路图，用笔画线代替导线将将实物图补充连接成完整电路.

下列数据，符合事实的是( )

A . 物理课本中一张纸的厚度约为1mm B . 家用电冰箱正常工作电流约10A C . 人正常步行的速度约为5km/h D . 人的正常体温为38℃

在“探究串并联电路电流特点”的实验中．

（1）在图中用笔画线代替导线，按要求连接电路．
要求：①开关同时控制两盏电灯；
②电灯 $\text{[math]}$ 、 $\text{[math]}$ 并联；
③电流表测通过两灯的总电流；
④所画导线不能交叉．
（2）实验中，连入电路的电流表下图示
此时使用的量程是，刻度盘上每个小格表示 $\text{[math]}$ ．
（3）下表是某同学做上图实验时的一组数据
上述表格所记录的数据中，明显错误的数值是点电流（此时电流表示数如图所示）．请指出造成错误的原因是．

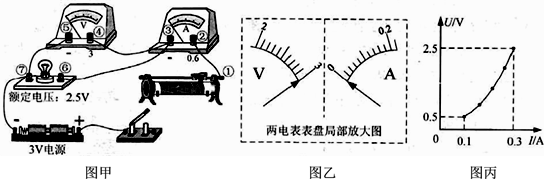

小明用如图甲所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。

（1）请用笔画线代替导线将图甲中的滑动变阻器连入电路，使之接入电路的阻值最大.
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图乙所示位置，则接线柱（填接线柱的数字编号）间出现了（短路/断路）。
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图丙所示，则小灯泡的额定功率是W，所用滑动变阻器的规格是下列四个选项中的（选填选项前字母）：
A.“5Ω 2A” B.“15Ω 2A” C.“25Ω 2A” D.“30Ω 2A”
（4）在某次调节中，滑动变阻器接入电路的阻值减小了△R₁ ，小灯泡的阻值变化了△R₂ ，则△R₁（>/</=）△R₂ ，你的理由是：。
