第2节 电流和电路 知识点题库

在图示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：

①电压表测小灯两端电压；

②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．

如图甲所示，在通电直导线正下方小磁针的S极向纸外偏转，说明通电导线周围存在．如图乙所示，大量电子沿着水平方向由左到右飞过磁针正上方，形成的电流方向是从（选填“左到右”或“右到左”），小磁针的S极向纸（选填“外”或“内”）偏转．

以下电路中，电路正确而且有电流通过的是（   ）

关于电路的说法错误的是（   ）

某研究小组连接了如图所示的电路，实验中：把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，这一现象表明此时电路中产生了电流。当增大两接点间的温差，发现灵敏电流计的指针偏转角度增大。请你写出研究小组探究的科学问题是。

某导体两端加上4.5伏电压后，通过它的电流为0.5安，则该导体的电阻为欧。其中0.5安所表示的物理意义是：每秒通过导体横截面的电荷量为。若该导体两端的电压增大1.5伏，它的电阻为欧。

请根据图中的实物连接图在下边的方框内画出电路图，并标明电流的方向.

为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R₁和“20Ω 1A”的R₂。

下列说法，描述正确的是（    ）

根据实物图画出电路图。

下列说法正确的是（   ）

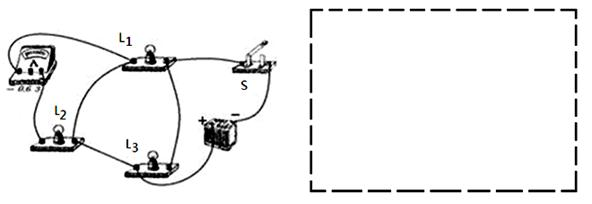

请你拆去一根导线（在图上用“╳”表示拆去），再补上一根导线（用虚线表示）使开关闭合后，规格相同的3个灯泡同时发光且亮度相同。并在虚线框内画出改正后的电路图。

电路中能产生的持续电流的条件是（  ）

如图所示，发光二极管与定值电阻联。闭合开关，发光二极管能发光；若仅将电源正负极对调后，再闭合开关，发光二极管不发光，电路处于（选填“短路”或“断路”）状态，这说明发光二极管具有

根据下图所示的实际电路，画出电路图。

下列家用电器中，正常工作时电流最接近6安的是（   ）

如图甲所示，验电器a带正电，b不带电，用带有绝缘柄的金属棒把验电器a、b两金属球连接起来的瞬间（如图乙所示），则金属棒中 （　　）

电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.

关于电路的知识，下列说法中不正确的是（　　）

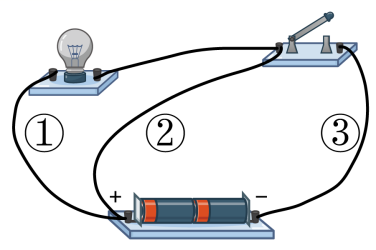

如图所示，开关的作用是控制电路的。若将开关闭合，则造成电路（填故障名称）。若将开关闭合，则造成电路短路的是（填序号）号导线。
